Justage des Transferbandlaufes

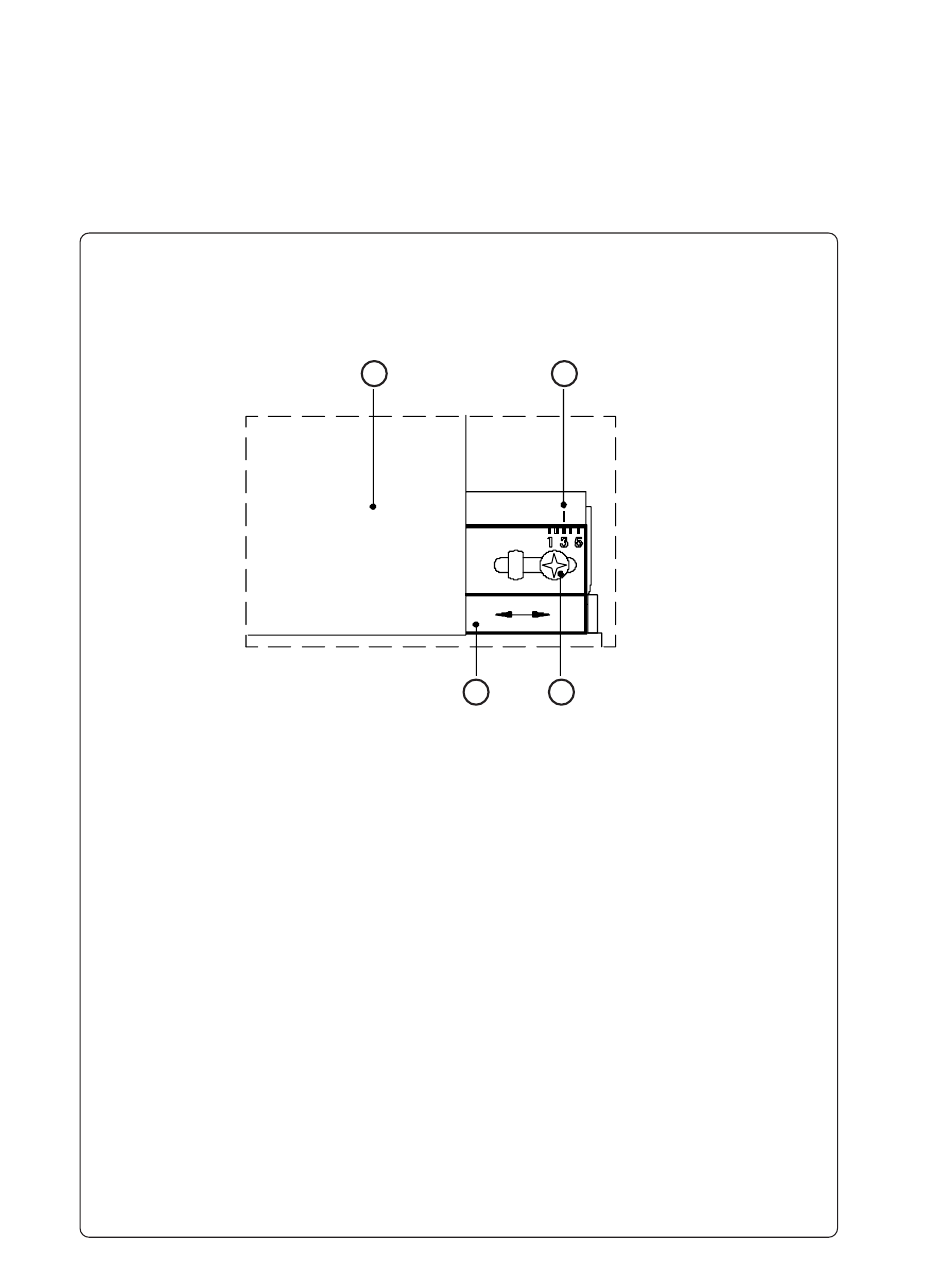

Bild 7b Justage des Transferbandlaufes
Wenn im Lauf der Transferbandes (1) Faltenbildungen auftreten, die zu Druckbild-
fehlern führen, kann das Transferbandumlenkblech (4) zur Korrektur des Fehlers
verstellt werden.
1. Feststellschraube (3) lösen.
2. Transferbandumlenkblech (4) nach Bedarf seitlich verschieben und dadurch
schräg stellen. Die aktuelle Stellung kann an der Markierung (2) abgelesen
werden.
In Stellung "1" wird der Transferbandlauf außen, in Stellung "5" innen stärker
gestrafft, wodurch die Faltenbildung unterdrückt werden kann.
3. Nach Abschluß der Justage Feststellschraube (3) anziehen.
30
1
4
2
3
