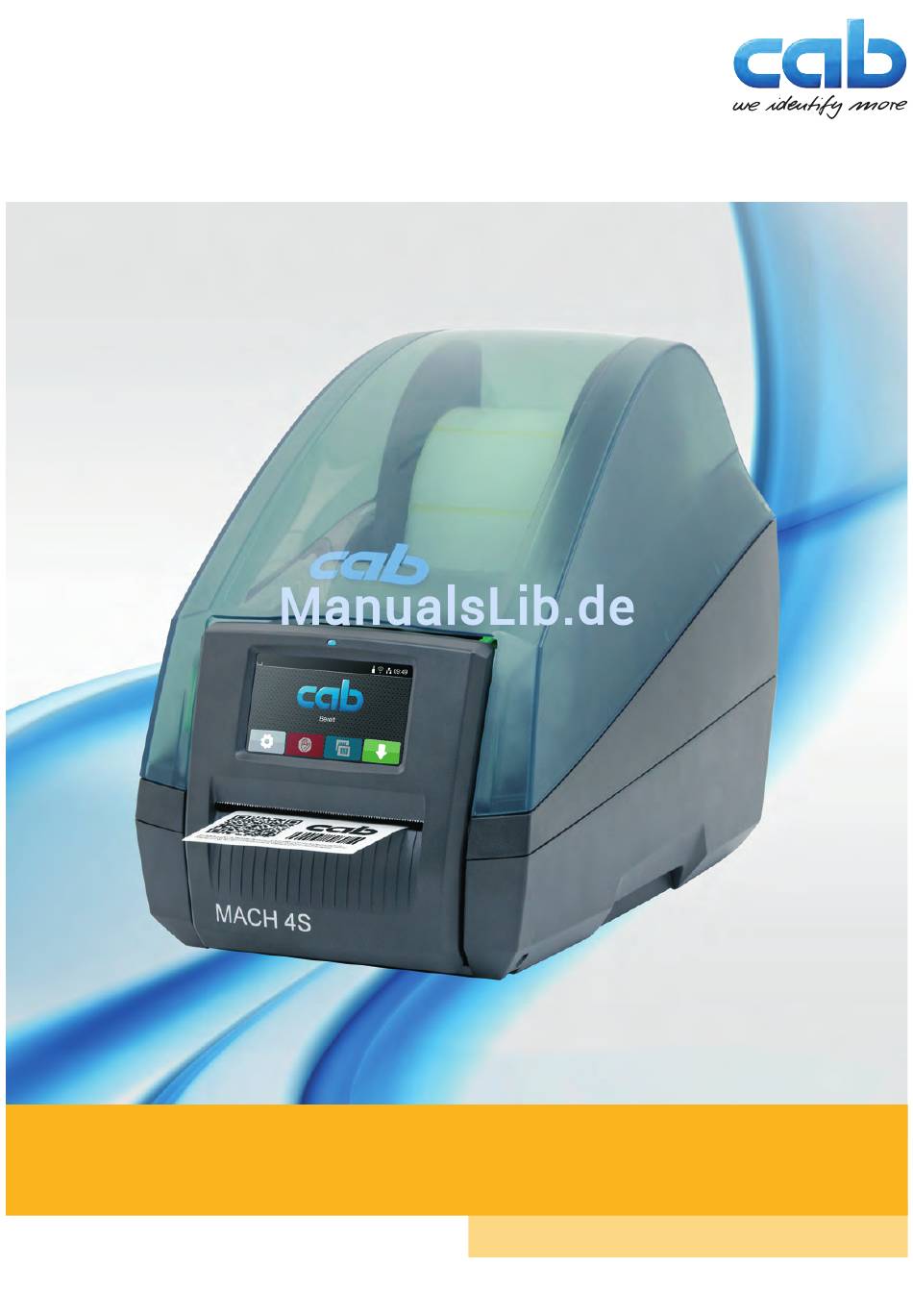

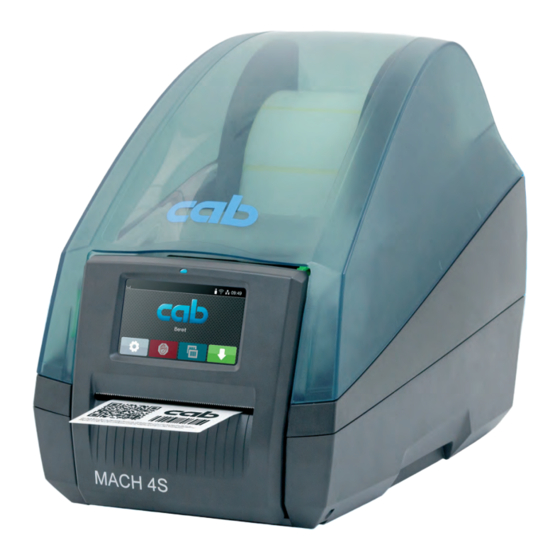

- Seite 1 Serviceanleitung MACH 4S Etikettendrucker Made in Germany...
- Seite 2 Ausgabe: 12/2017 - Art.-Nr. 9003101 Urheberrecht Diese Dokumentation sowie Übersetzungen hiervon sind Eigentum der cab Produkttechnik GmbH & Co KG. Das Reproduzieren, Verarbeiten, Vervielfältigen oder Verbreiten im Ganzen oder in Teilen zu anderen Zwecken als der Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Allgemeine Sicherheit ..........................5 Schutzvorrichtungen ..........................5 Umgang mit Elektrizität ..........................6 Verhalten bei Unfällen ..........................6 Baugruppen wechseln ........................... 7 Werkzeuge ............................... 7 Bedienfeld wechseln ..........................7 Abdeckhaube demontieren ........................8 Druckmechanik wechseln ........................9 Druckkopf wechseln .......................... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Allgemeine Sicherheit
Einleitung Allgemeine Sicherheit Diese Serviceanleitung ist für geschultes Service- und Wartungspersonal vorgesehen. Weitere Informationen zur Bedienung und Konfiguration sind der Bedienungs- bzw. Konfigurationsanleitung zu entnehmen. Folgende Regeln zur allgemeinen Sicherheit beachten: • Umgebung des Gerätes während und nach der Wartung sauber halten. •... -
Seite 6: Umgang Mit Elektrizität
Einleitung Umgang mit Elektrizität Folgende Arbeiten nur durch eingewiesene und geschulte Elektrofachkräfte durchführen lassen: • Arbeiten an elektrischen Baugruppen. • Arbeiten am geöffneten Gerät, das an das Stromnetz angeschlossen ist. Allgemeine Vorkehrungen zu Beginn der Wartungsarbeiten: • Lage des Not- oder Netzschalters feststellen, um ihn im Notfall schnell bedienen zu können. •... -
Seite 7: Baugruppen Wechseln
Nur Werkzeuge und Testgeräte verwenden, die für die entsprechende Tätigkeit geeignet sind. Sonderwerkzeug (cab-Eigenfertigung): • Prüfkörper Transferfolienhalter (cab Artikel-Nummer: 5540932) • Montagehilfe Kupplung (cab Artikel-Nummer: 5541180) • Zylindrisches Dynamometer (Federwaage), 0 - 10 N (cab Artikel-Nummer: 5906108) Handelsübliche Werkzeuge: • Torx-Schraubendreher, Größe TX 10/200 • Sechskant-Schraubendreher gerade, Größe 2,5 •... -
Seite 8: Abdeckhaube Demontieren
Baugruppen wechseln Abdeckhaube demontieren Gefahr! Lebensgefahr durch Stromschlag. Vor Öffnen der Abdeckhaube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 2 Abdeckhaube demontieren Die Abdeckhaube kann komplett mit Deckel ausgebaut werden. 1. -
Seite 9: Druckmechanik Wechseln
Baugruppen wechseln Druckmechanik wechseln Gefahr! Lebensgefahr durch Stromschlag. Vor Öffnen der Abdeckhaube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 3 Druckmechanik wechseln 1. Bedienfeld demontieren ( 2.2 auf Seite 7). 2. -
Seite 10: Druckkopf Wechseln
Baugruppen wechseln Druckkopf wechseln Ein Druckkopftausch kann ohne Feinjustage am Etikettendrucker durchgeführt werden. Ein Wechsel des Druckkopfs ist notwendig bei Verschleiß oder bei einem Wechsel zu einem Druckkopf mit höherer oder niederer Auflösung. 1 Steckverbinder Daten 2 Steckverbinder Spannung 3 Gewindebohrungen 4 Heizzeile Bild 4 Aufbau des Druckkopfs... - Seite 11 Baugruppen wechseln 12 13 Bild 5 Druckkopfwechsel Druckkopf ausbauen 1. Deckel öffnen, Bedienfeld (7) abschwenken, Entriegelungstaster (5) drücken und Druckmodul mit der Druckkopf- halterung (6) nach oben schwenken. 2. Material aus dem Drucker entnehmen. 3. Von unten gegen die Druckkopfhalterung (6) drücken, die Halterungsnase (9) über den Steg (8) heben und durch den Schlitz nach unten ziehen.
-
Seite 12: Druckwalze Wechseln
Baugruppen wechseln Druckwalze wechseln Bild 6 Druckwalze wechseln 1. Deckel öffnen und Bedienfeld herunterklappen, Entriegelungstaster drücken und das Druckmodul nach oben klappen. 2. Durch die Öffnungen auf beiden Seiten mit spitzem Werkzeug auf die Druckpunkte der Rasten (1) drücken und Druckwalzenbaugruppe (2) entriegeln. -
Seite 13: Kupplung Und Bremse Transferfolienaufwickler Wechseln
Baugruppen wechseln Kupplung und Bremse Transferfolienaufwickler wechseln Die Kupplung (4) ist eine vorgefertigte Baugruppe, die Bremse besteht aus den Formscheiben (5,7), der Reibscheibe (6) und drei Federn (9). Bild 7 Kupplung und Bremse Transferfolienaufwickler wechseln Demontage 1. Druckkopfbaugruppe hochklappen, drei Schrauben (2) lösen und Abdeckung (1) abnehmen. 2. -
Seite 14: Bremse Transferfolienabwickler Wechseln
Baugruppen wechseln Bremse Transferfolienabwickler wechseln 11 10 9 12 Bild 8 Bremse Transferfolienabwickler wechseln 1. Druckkopfbaugruppe hochklappen, drei Schrauben (3) lösen und Abdeckung (2) abnehmen. 2. Transferfolienhalter (1) einsetzen. 3. Feder (4) am Mitnehmer (5) aushängen. 4. Transferfolienhalter (1) festhalten, Zapfen der Montagehilfe (8 / Art.-Nr. 5541180) in zwei Fächer des Halters (6) einführen, Halter mit der Montagehilfe gegen die Druckkopfbaugruppe drücken und entgegen dem Uhrzeigersinn drehen, bis die Arretierung (7) ausrastet und entnommen werden kann. -
Seite 15: Antrieb Des Schneidemoduls Wechseln
Baugruppen wechseln Antrieb des Schneidemoduls wechseln 12 10 Bild 9 Antrieb des Schneidemoduls wechseln 1. Bedienfeld (1) herunterklappen, Schneidemodul (4) an den beiden Laschen (2) entriegeln und hochklappen. 2. Federn (3) aushängen. 3. Steckverbinder (7) lösen. 4. Muttern (11) lösen, Schrauben (9) mit Pleueln und Lagern abnehmen. 5. -
Seite 16: Messer Des Schneidemoduls Wechseln
Baugruppen wechseln 2.10 Messer des Schneidemoduls wechseln Bild 10 Messer des Schneidemoduls wechseln Gefahr! Gefahr von Schnittverletzungen! Messerschneiden nicht mit bloßen Händen berühren. 1. Bedienfeld (1) herunterklappen. 2. Schneidemodul (3) an den beiden Laschen (2) entriegeln und hochklappen. 3. Drei Schrauben (4) und Scheiben (5) lösen, Untermesser (6) abnehmen. 4. -
Seite 17: Leiterplatte Cpu Wechseln
Baugruppen wechseln 2.11 Leiterplatte CPU wechseln Gefahr! Lebensgefahr durch Stromschlag. Vor Öffnen der Abdeckhaube Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. 1 Leiterplatte CPU 2 4 Schrauben Anschlüsse 3 CON8 - Schrittmotor 4 CON9 - Netzteil 5 CON10 - Druckkopf 6 CON11 - Sensoren... -
Seite 18: Netzteil Wechseln
Baugruppen wechseln 2.12 Netzteil wechseln Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das Netzteil entladen hat. Bild 12 Netzteil wechseln 1. Drucker vom Netzanschluss trennen. 2. Abdeckhaube mit Deckel ausbauen ( 2.3 auf Seite 8). 3. -
Seite 19: Einstellungen
Einstellungen Wickelmomente messen Die Messung des Wickelmoments am Auf- und Abwickler Transferfolie erfolgt über die Bestimmung der Zugkraft am Prüfkörper, der auf den Transferfolienhalter aufgesteckt ist. Der physikalische Zusammenhang zwischen Drehmoment und Zugkraft lautet: F= M / r Zugkraft [N], Wickelmoment [Ncm], Radius des Prüfkörpers (30 mm) Moment von Kupplung und Bremse am Aufwickler Transferfolie messen... -
Seite 20: Moment Der Bremse Am Abwickler Transferfolie Messen
Einstellungen 3.1.2 Moment der Bremse am Abwickler Transferfolie messen Bild 14 Wickelmoment am Abwickler Transferfolie messen Sollwerte Messung Wickelmoment M Zugkraft F Bremse am Abwickler Transferfolie 3,9 - 4,5 Ncm 1,3 - 1,5 N 1. Prüfkörper (3) auf einen Transferfolienhalter (2) stecken. Dabei müssen die Federnasen des Transferfolienhalters in die kleinere Nut des Prüfkörpers einrasten. -
Seite 21: Wickelmomente Einstellen
Einstellungen Wickelmomente einstellen Bild 15 Wickelmomente einstellen Die Einstellung der Wickelmomente an der Bremse (5) am Abwickler und an der Kupplung (6) am Aufwickler erfolgt in gleicher Weise: 1. Transferfolienhalter (4) an den Wicklern einsetzen. 2. Druckkopfbaugruppe hochklappen, drei Schrauben (8) lösen und Abdeckung (7) abnehmen. 3. -
Seite 22: Druckmechanik Einstellen
Einstellungen Druckmechanik einstellen Eine grundlegende Einstellung der Druckmechanik, die über die formatbezogenen Einstellungen hinausgeht, ist nur dann erforderlich, wenn die Druckkopf-Baugruppe demontiert oder Teile in diesem Bereich ausgetauscht wurden. Davon ausgenommen ist der Austausch des Druckkopfes, nach dem eine Neueinstellung in der Regel nicht notwendig ist. -
Seite 23: Einstellung
14. Falls keine Bombierung notwendig ist, die Schraube (3) so weit im Uhrzeigersinn drehen, bis sie minimal klemmt. 15. Heizenergie in der Druckerkonfiguration auf 0 zurückstellen und das Ergebnis der Justagen bei dieser Einstellung überprüfen. Hier sollten mit cab-Standard-Material konturenscharfe Linien und Schwarzflächen ohne Fehlstellen erreicht werden. -
Seite 24: Fehlersuche Und Fehlerbehebung
Fehlersuche und Fehlerbehebung Ausfall von Gerätefunktionen Funktionsfehler Mögliche Behebung Kein Materialtransport Elektrische Verbindungen zwischen LP CPU und Motor überprüfen Antriebsmechanik überprüfen LP CPU wechseln Motor wechseln Kein Druckbild bei Steckverbindungen am Druckkopf prüfen Materialtransport Druckkopfkabel auf Beschädigung untersuchen und ggf. austauschen Druckkopf wechseln LP CPU wechseln Display funktioniert nicht... -
