Tastaturadapter

Mit der Option Tastaturadapter kann eine Tastatur bzw. ein kompatibles Eingabe-
gerät (z.B. Barcode-Scanner) an die serielle Schnittstelle des Apollo 4 ange-
schlossen werden. Über die Tastatur ist es dann möglich, Druckjobs von einer im
Apollo 4 installierten PC-Card zu laden und variable Daten innerhalb des
Druckjobs direkt einzugeben. Die Eingabeauffordungen sowie die von der Tastatur
empfangenen Daten werden im Display des Apollo 4 angezeigt.
Mit dem Tastaturadapter sind alle MF-2-kompatiblen Tastaturen mit 5-poligem DIN-
Stecker, die Codesatz 3 unterstützen und mit maximal 15 KBaud arbeiten,
einsetzbar.
F
Der Stromverbrauch der angeschlossenen Tastatur (bzw. des Scanners) darf
100mA nicht überschreiten.

Installation des Tastaturadapters

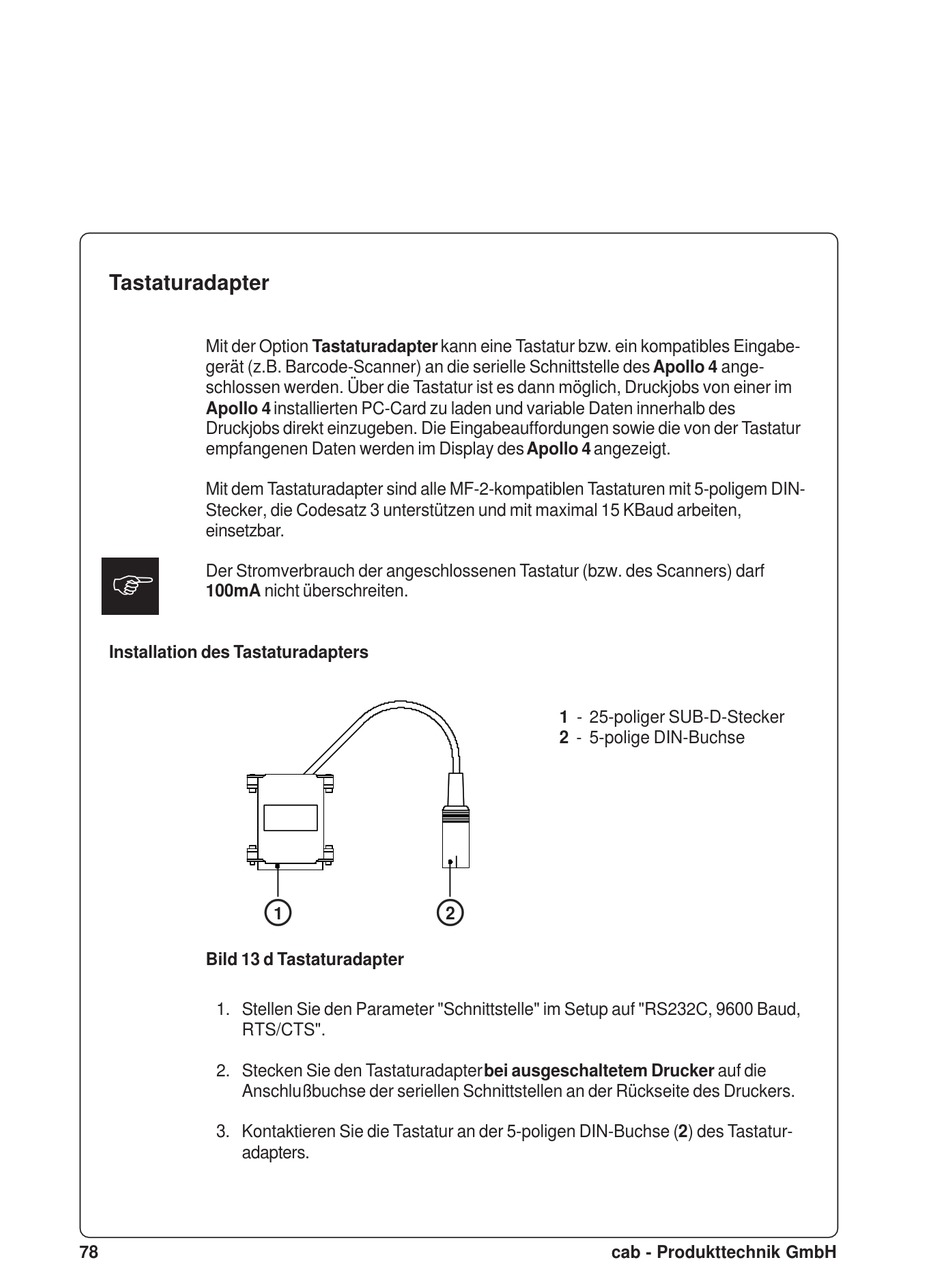

Bild 13 d Tastaturadapter
1. Stellen Sie den Parameter "Schnittstelle" im Setup auf "RS232C, 9600 Baud,
RTS/CTS".
2. Stecken Sie den Tastaturadapter bei ausgeschaltetem Drucker auf die
Anschlußbuchse der seriellen Schnittstellen an der Rückseite des Druckers.
3. Kontaktieren Sie die Tastatur an der 5-poligen DIN-Buchse (2) des Tastatur-
adapters.
78
1 2
1 - 25-poliger SUB-D-Stecker
2 - 5-polige DIN-Buchse
