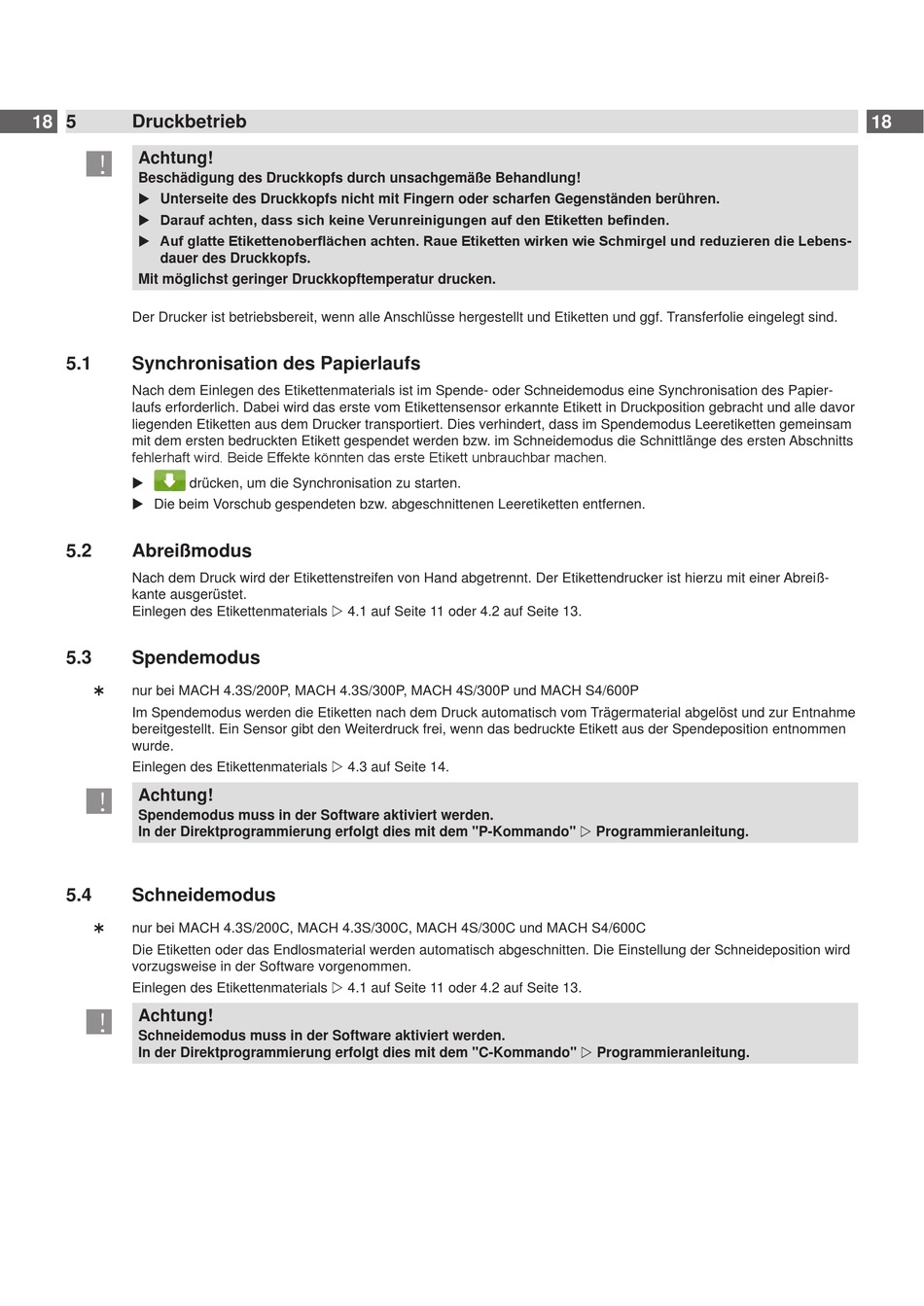

Druckbetrieb; Synchronisation Des Papierlaufs; Abreißmodus; Spendemodus - Cab Mach 4S Betriebsanleitung

5

Druckbetrieb

18
!
Achtung!
Beschädigung des Druckkopfs durch unsachgemäße Behandlung!
 Unterseite des Druckkopfs nicht mit Fingern oder scharfen Gegenständen berühren.
 Darauf achten, dass sich keine Verunreinigungen auf den Etiketten befinden.
 Auf glatte Etikettenoberflächen achten. Raue Etiketten wirken wie Schmirgel und reduzieren die Lebens-
dauer des Druckkopfs.
Mit möglichst geringer Druckkopftemperatur drucken.
Der Drucker ist betriebsbereit, wenn alle Anschlüsse hergestellt und Etiketten und ggf. Transferfolie eingelegt sind.
5.1

Synchronisation des Papierlaufs

Nach dem Einlegen des Etikettenmaterials ist im Spende- oder Schneidemodus eine Synchronisation des Papier-
laufs erforderlich. Dabei wird das erste vom Etikettensensor erkannte Etikett in Druckposition gebracht und alle davor
liegenden Etiketten aus dem Drucker transportiert. Dies verhindert, dass im Spendemodus Leeretiketten gemeinsam
mit dem ersten bedruckten Etikett gespendet werden bzw. im Schneidemodus die Schnittlänge des ersten Abschnitts
fehlerhaft wird. Beide Effekte könnten das erste Etikett unbrauchbar machen.

drücken, um die Synchronisation zu starten.
 Die beim Vorschub gespendeten bzw. abgeschnittenen Leeretiketten entfernen.
5.2 Abreißmodus
Nach dem Druck wird der Etikettenstreifen von Hand abgetrennt. Der Etikettendrucker ist hierzu mit einer Abreiß-
kante ausgerüstet.
Einlegen des Etikettenmaterials  4.1 auf Seite 11 oder 4.2 auf Seite 13.
5.3

Spendemodus


nur bei MACH 4.3S/200P, MACH 4.3S/300P, MACH 4S/300P und MACH S4/600P
Im Spendemodus werden die Etiketten nach dem Druck automatisch vom Trägermaterial abgelöst und zur Entnahme
bereitgestellt. Ein Sensor gibt den Weiterdruck frei, wenn das bedruckte Etikett aus der Spendeposition entnommen
wurde.
Einlegen des Etikettenmaterials  4.3 auf Seite 14.
!
Achtung!
Spendemodus muss in der Software aktiviert werden.
In der Direktprogrammierung erfolgt dies mit dem "P-Kommando"  Programmieranleitung.
5.4

Schneidemodus


nur bei MACH 4.3S/200C, MACH 4.3S/300C, MACH 4S/300C und MACH S4/600C
Die Etiketten oder das Endlosmaterial werden automatisch abgeschnitten. Die Einstellung der Schneideposition wird
vorzugsweise in der Software vorgenommen.
Einlegen des Etikettenmaterials  4.1 auf Seite 11 oder 4.2 auf Seite 13.
!
Achtung!
Schneidemodus muss in der Software aktiviert werden.
In der Direktprogrammierung erfolgt dies mit dem "C-Kommando"  Programmieranleitung.
18
