Belegung der Anschlußbuchse der parallelen Schnittstelle
Apollo 4 besitzt für die parallele Centronics-Schnittstelle eine 36-polige
Anschlußbuchse.

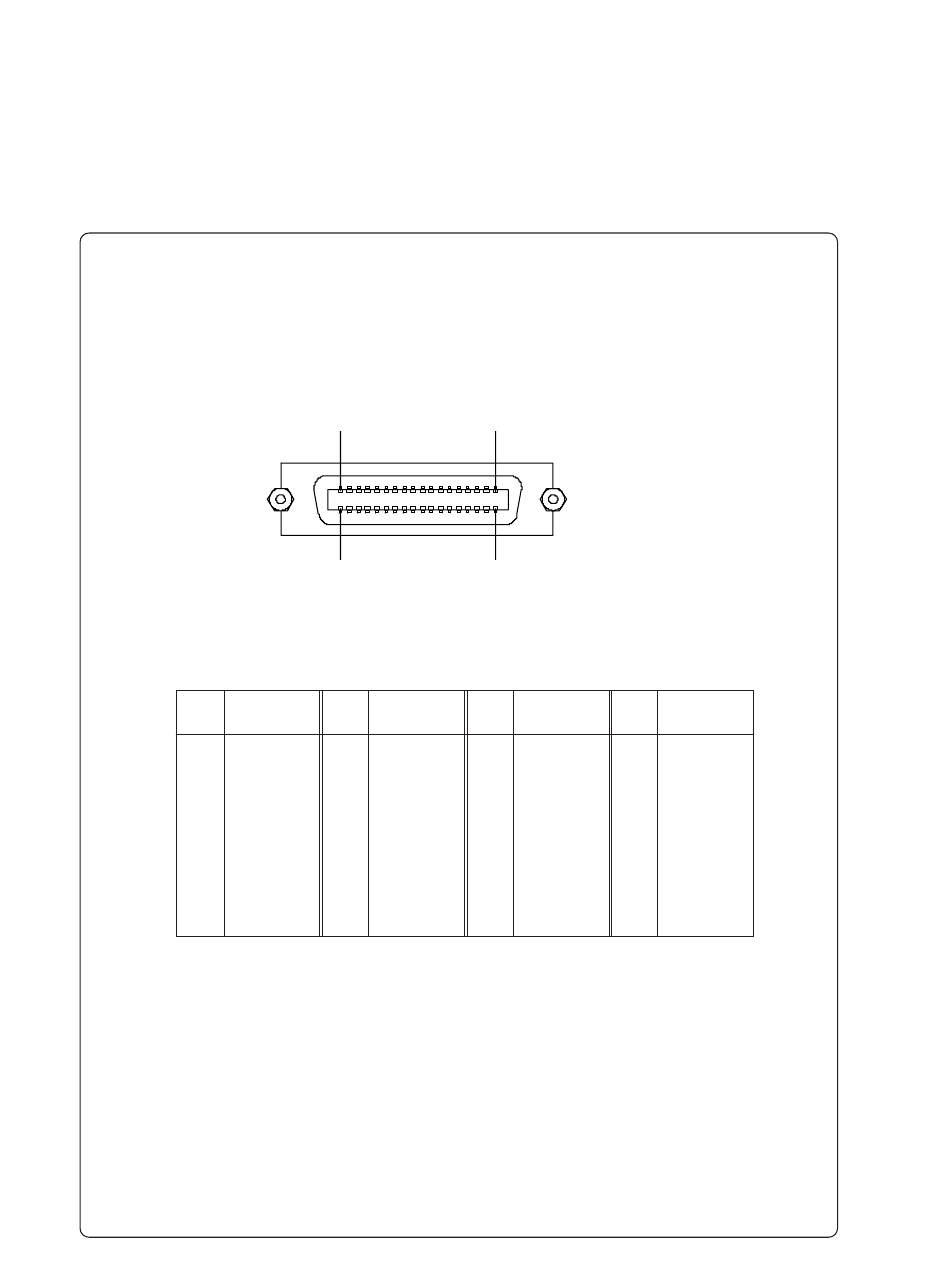

Bild B-6 Centronics-Buchse (Druckerrückseite)
Pin Signal
1 /STROBE
2 DATA 1
3 DATA 2
4 DATA 3
5 DATA 4
6 DATA 5
7 DATA 6
8 DATA 7
9 DATA 8
Tabelle B-2 Belegung der Centronics-Buchse

Centronics-Schnittstellenkabel

Kabel für die Centronics-Schnittstelle sind standardisiert, so daß es in der
Regel keine Probleme bei der Ansteuerung des Apollo 4 geben dürfte. Sollten
doch Schwierigkeiten auftreten, informieren Sie sich bitte beim Hersteller Ihres
Computers über die Schnittstellenbelegung und nutzen Sie den in Tabelle B-2
dargestellten druckerseitigen Belegungsplan zur Herstellung eines geeigneten
Kabels.
B-4
Pin 18
Pin 36
Pin Signal Pin
10 /ACKNLG 19
11 BUSY 20
12 PE 21
13 SLCT 22
14 nc 23
15 nc 24
16 GND 25
17 nc 26
18 nc 27
Pin 1
Pin 19
Signal Pin
GND 28
GND 29
GND 30
GND 31
GND 32
GND 33
GND 34
GND 35
GND 36
