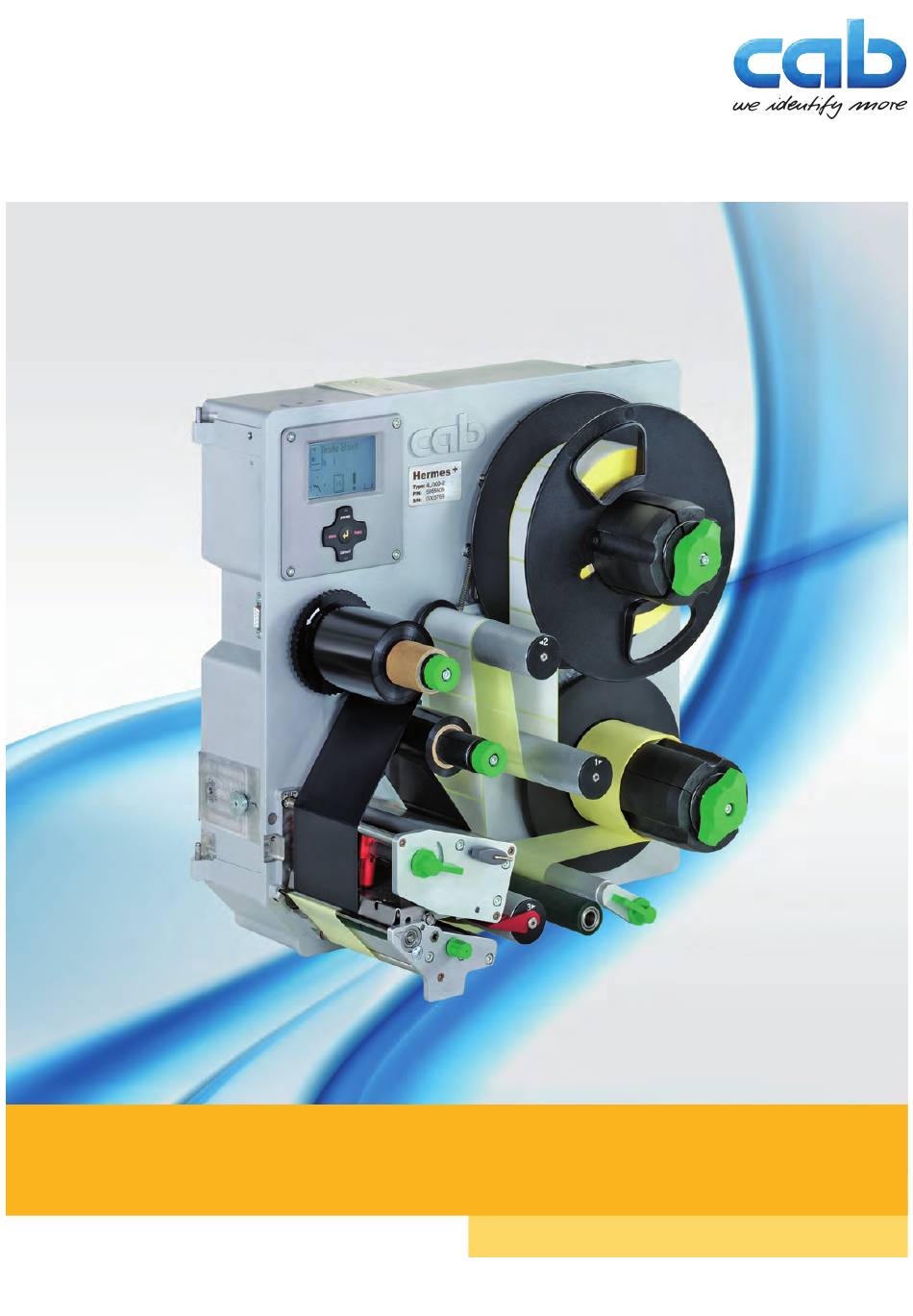

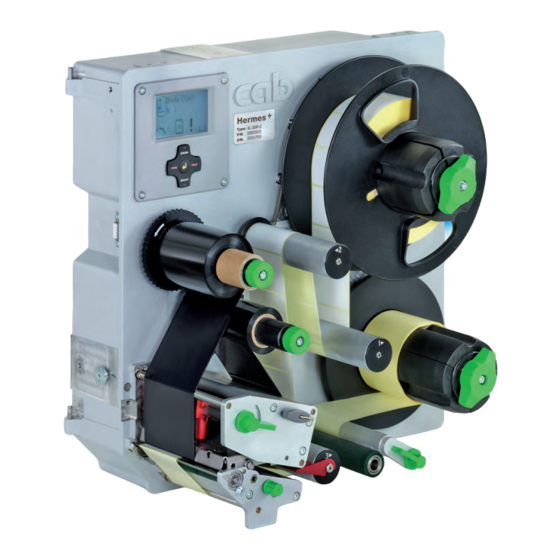

- Seite 1 Schnittstellenbeschreibung Etikettendrucker Hermes+ / Hermes C Made in Germany...
- Seite 2 Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Inhalt der Dokumentation ......................... 5 I/O-Schnittstelle ............................6 Pinbelegung ............................. 6 Interne Beschaltung der Ein- und Ausgänge .................... 8 Externe Mindestbeschaltung ........................9 Signaldiagramm ............................. 10 I/O-Schnittstellenadapter Hermes A - Hermes+ ..................11 Anschluss Meldeleuchte ........................12 Anschluss Not-Aus .......................... -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben durch gefährliche elektrische Spannung aufmerksam. Gefahr! Macht auf eine Gefährdung mit hohem Risikograd aufmerksam, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 5: Inhalt Der Dokumentation
Die RS-232-Schnittstelle (8) ist für alle cab-Etikettendrucker einheitlich definiert Konfigurationsanleitung. Die Schnittstelle für cab-Applikatoren ist ebenfalls cab-spezifisch. Hier handelt es sich um eine USB-Schnittstelle, die ausschließlich für den Datenaustausch zwischen cab-Modulen genutzt wird. Daher wird sie nicht näher beschrieben. -
Seite 6: Pinbelegung
I/O-Schnittstelle Für die Einbindung in einen übergeordneten Steuerungsablauf ist das Gerät mit einer I/O-Schnittstelle ausgerüstet, über die der Etikettiervorgang gestartet und unterbrochen werden kann. Ebenso werden Status- und insbesondere Fehlermeldungen an die übergeordnete Steuerung übergeben. Pinbelegung Die Schnittstelle besitzt eine 25-polige SUB-D-Buchse. Pin 1 Pin 14 Pin 25... - Seite 7 I/O-Schnittstelle Signal Name Beschreibung Aktivierung / Aktiver Zustand ohne Applikator mit Applikator START Start des Druckvorgangs Start des Druck-/ Zuschalten bzw. Anliegen +24 V Voraussetzung : Die überge- Etikettiervorgangs zwischen Pin 13 und Pin 25 ordnete Steuerung hat die Entnahme des vorherge- henden Etiketts mit dem Signal ETE bestätigt.
-
Seite 8: Interne Beschaltung Der Ein- Und Ausgänge
I/O-Schnittstelle Interne Beschaltung der Ein- und Ausgänge Digitale Eingänge Digitale Ausgänge • konform zu IEC/EN 61131-2 (Typ1+3) • konform zu IEC/EN 61131-2 • Arbeitsspannung: 24 V DC (18..30 V) • Arbeitsspannung: 24 V DC (18..30 V) • Schalt-Logik: PNP-schaltend • Schalt-Logik: PNP-schaltend •... -
Seite 9: Externe Mindestbeschaltung
I/O-Schnittstelle Externe Mindestbeschaltung DREE DREE FEED FEED START START 24P_EXT 24P_EXT GND_EXT GND_EXT Betrieb ohne cab-Applikator Betrieb mit cab-Applikator Bild 5 Mindestbeschaltung der I/O-Schnittstelle unter Nutzung der internen Spannung 24P DREE DREE FEED FEED START START 24P_EXT 24P_EXT GND_EXT GND_EXT... -
Seite 10: Signaldiagramm
I/O-Schnittstelle Signaldiagramm Signalbeschreibung Name Hermes+ mit Applikator 4014 im Modus Drucken/Applizieren Drucke erstes Etikett DREE Etikettenvorschub FEED Druckwiederholung Etikett entnommen Druckauftrag löschen Etikett drehen 90° Vorwarnung Etikettenende Untere Endlage Papiertransport ein Obere Endlage Etiketten-/Folienende Druckauftrag vorhanden Drucker/Applikator bereit Vorwarnung Folienende Applikator bereit Sammelalarm Etikettierzyklus... -
Seite 11: I/O-Schnittstellenadapter Hermes A - Hermes
I/O-Schnittstelle I/O-Schnittstellenadapter Hermes A - Hermes+ Der I/O-Schnittstellenadapter (Art.-Nr. 5961349) stellt eine 15-polige I/O-Schnittstelle zur Verfügung, um vorhandene Anlagen nutzen zu können, die bisher mit einem Hermes A-Etikettiersystem betrieben wurden. Achtung! Es ist möglich, dass für Sonderapplikatoren Signale eine andere Bedeutung in der Firmware erhalten. Dies kann zu Fehlern in der Ansteuerung über die I/O-Schnittstelle führen, wenn keine kundenspezifische Anpassung vorgenommen wird. -
Seite 12: Anschluss Meldeleuchte
Anschluss Meldeleuchte Richtung Name Beschreibung Aktiver Zustand Interne Betriebsspannung 24 V /SGR Gerät eingeschaltet /SGE Vorwarnung Transferfolie oder Etikett aktiv /SRT Fehler Bild 9 Anschluss Meldeleuchte Tabelle 2 Pinbelegung Anschluss Meldeleuchte Buchse "Warning Light" Anschluss Not-Aus Not-Aus-Schalter potenzialfrei Bild 10 Anschluss Not-Aus Buchse "Emergency Stop"...
