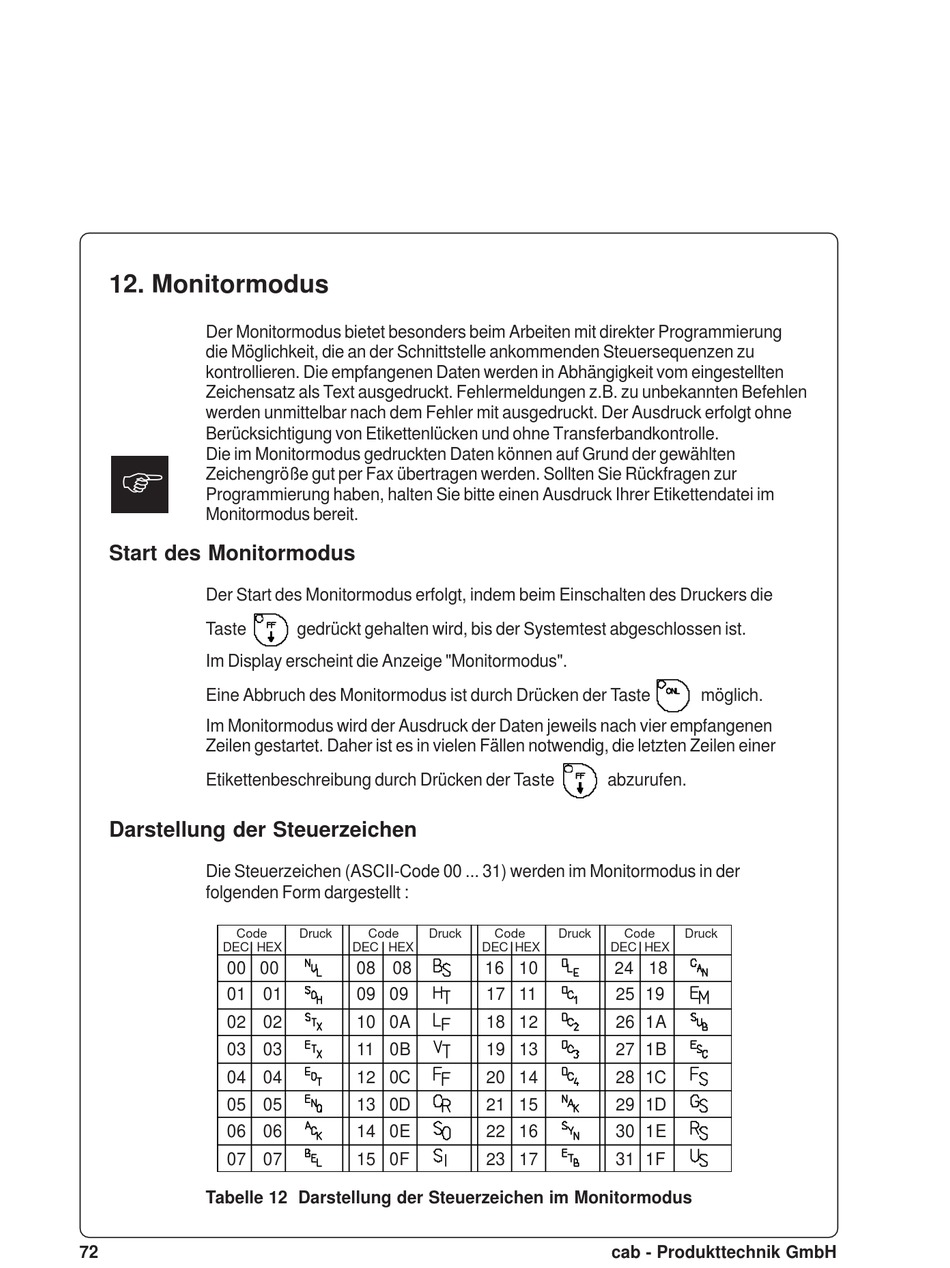

12. Monitormodus

Der Monitormodus bietet besonders beim Arbeiten mit direkter Programmierung
die Möglichkeit, die an der Schnittstelle ankommenden Steuersequenzen zu
kontrollieren. Die empfangenen Daten werden in Abhängigkeit vom eingestellten
Zeichensatz als Text ausgedruckt. Fehlermeldungen z.B. zu unbekannten Befehlen
werden unmittelbar nach dem Fehler mit ausgedruckt. Der Ausdruck erfolgt ohne
Berücksichtigung von Etikettenlücken und ohne Transferbandkontrolle.
Die im Monitormodus gedruckten Daten können auf Grund der gewählten
F
Zeichengröße gut per Fax übertragen werden. Sollten Sie Rückfragen zur
Programmierung haben, halten Sie bitte einen Ausdruck Ihrer Etikettendatei im
Monitormodus bereit.

Start des Monitormodus

Der Start des Monitormodus erfolgt, indem beim Einschalten des Druckers die
Taste
Im Display erscheint die Anzeige "Monitormodus".
Eine Abbruch des Monitormodus ist durch Drücken der Taste
Im Monitormodus wird der Ausdruck der Daten jeweils nach vier empfangenen
Zeilen gestartet. Daher ist es in vielen Fällen notwendig, die letzten Zeilen einer
Etikettenbeschreibung durch Drücken der Taste

Darstellung der Steuerzeichen

Die Steuerzeichen (ASCII-Code 00 ... 31) werden im Monitormodus in der
folgenden Form dargestellt :
Code
DEC HEX
00 00
01 01
02 02
03 03
04 04
05 05
06 06
07 07
Tabelle 12 Darstellung der Steuerzeichen im Monitormodus
72
gedrückt gehalten wird, bis der Systemtest abgeschlossen ist.
Druck Code Druck
DEC HEX
08 08
09 09
10 0A
11 0B
12 0C
13 0D
14 0E
15 0F
abzurufen.
Code Druck Code
DEC HEX DEC HEX
16 10 24 18
17 11 25 19
18 12 26 1A
19 13 27 1B
20 14 28 1C
21 15 29 1D
22 16 30 1E
23 17 31 1F
