Anhang B - Belegung der Anschlußbuchsen
Schnittstellenkabel
Belegung der Anschlußbuchse der seriellen Schnittstellen
Apollo 4 besitzt für die seriellen Schnittstellen RS-232, RS-422 und RS-485
eine gemeinsame 25-polige SUB-D-Buchse.

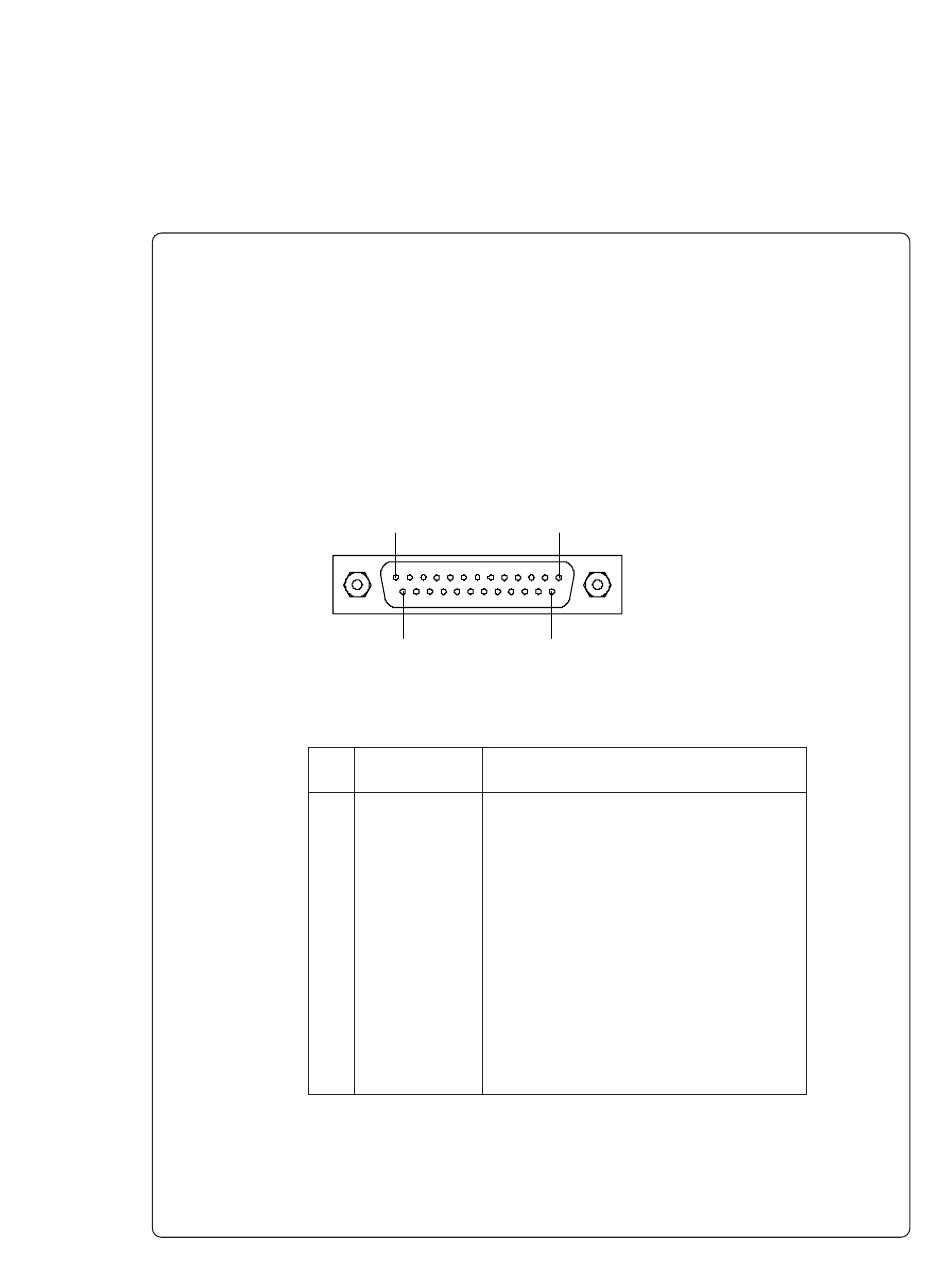

Bild B-1 Buchse für die seriellen Schnittstellen (Druckerrückseite)
Pin
1
2
3
4
5
7
9
10
18
19
20
Tabelle B-1 Belegung der Buchse für die seriellen Schnittstellen
cab - Produkttechnik GmbH
Pin 13 Pin 1
Pin 25 Pin 14
Bezeichnung Funktion
CG Protective Ground
TxD Transmit Data (RS-232)
RxD Receive Data (RS-232)
RTS Request to send
CTS Clear to send
GND Logic Ground
TDATA+ Transmit Data (RS-422, RS-485)
TDATA- Transmit Data (RS-422, RS-485)
RDATA+ Receive Data (RS-422, RS-485)
RDATA- Receive Data (RS-422, RS-485)
DTR Data Terminal Ready
B-1
