Druckkopfoffset - CAB Apollo 4 Bedienungsanleitung

Druckkopfoffset

Mit der Einstellung dieses Parameters kann die Lage des Druckbildes auf dem
Etikett verschoben werden. Der Parameter sollte vorrangig dann verändert
werden, wenn sich beim Arbeiten mit mehreren Druckern und der Verwendung
der gleichen Etikettenbeschreibungen zwischen den einzelnen Druckern
Unterschiede in der Lage des Druckbildes auf dem Etikett ergeben (Einstell-
bereich -8,4mm bis +8,4mm). Bei positiven Offsetwerten beginnt der Druck in
Papierlaufrichtung später.
Achtung ! Eine Änderung des Druckkopfoffsets beeinflußt die Abreiß-
bzw. Schneidposition. Korrigieren Sie daher die Werte des Spende- und
Schneideoffsets um den gleichen Betrag wie den Druckkopfoffset,
allerdings in die entgegengesetzte Richtung.
F
Die Anpassung an verschiedene Druckaufträge kann auch über die Software
erfolgen. Hier steht ein zusätzlicher Offsetwert zur Verfügung.
Die Offsetwerte von Setup und Software addieren sich beim Druck.
Die im jeweiligen Einstellschritt zu ändernde Stelle blinkt im Display.
6 Spendeoffset
7 Druckkopfoffset
8 Heizenergie

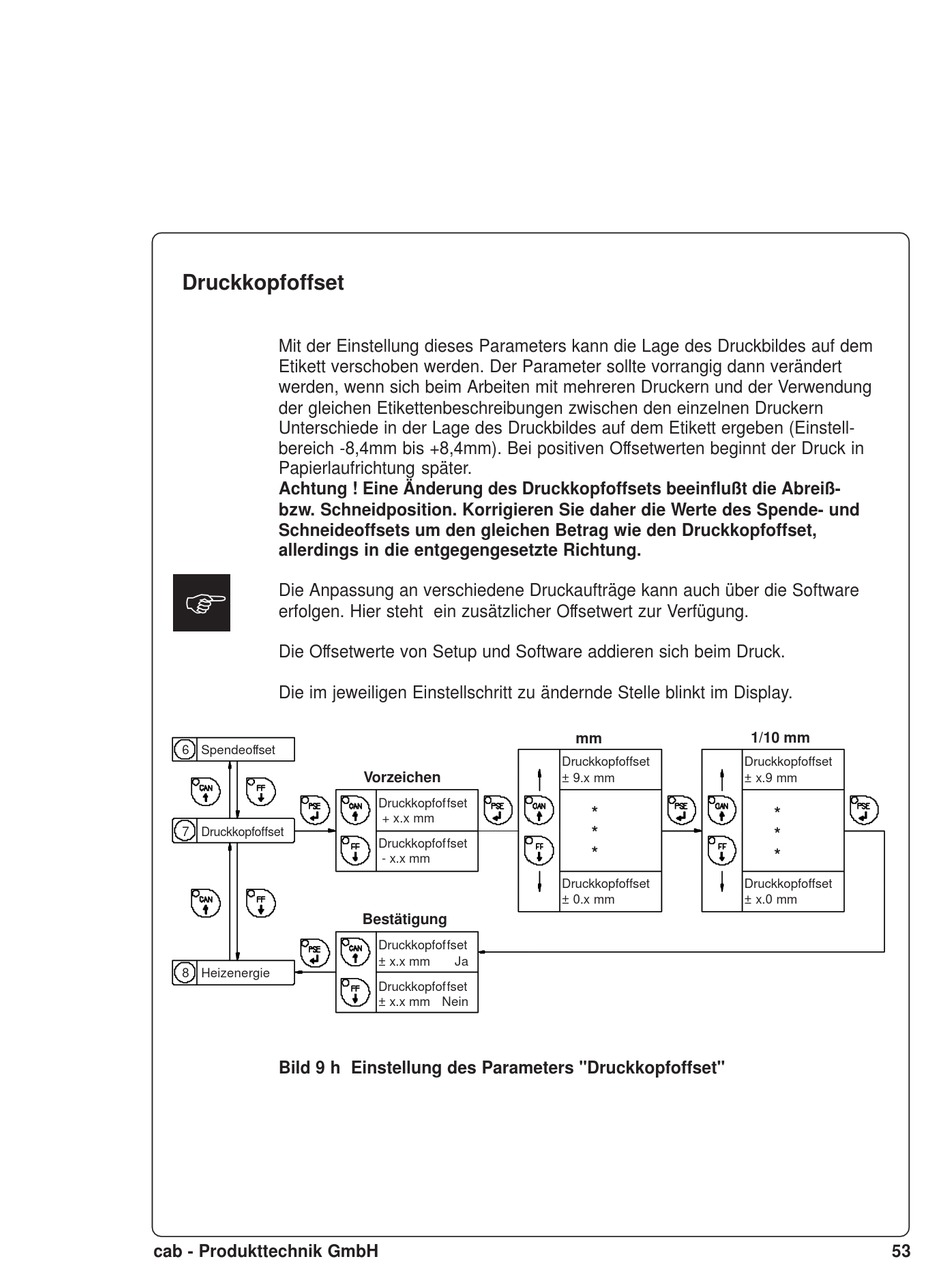

Bild 9 h Einstellung des Parameters "Druckkopfoffset"
cab - Produkttechnik GmbH
Vorzeichen
Druckkopfoffset
+ x.x mm
Druckkopfoffset
- x.x mm
Bestätigung
Druckkopfoffset
± x.x mm Ja
Druckkopfoffset
± x.x mm Nein
mm
Druckkopfoffset
± 9.x mm
*
*
*
Druckkopfoffset
± 0.x mm
1/10 mm
Druckkopfoffset
± x.9 mm
*
*
*
Druckkopfoffset
± x.0 mm
53
