braucht, werden mindestens drei Leiter benötigt. Also
ist hierbei die abschirmende Masse vollkommen vom
Signal getrennt.
Lesen Sie bitte den folgenden Abschnitt sorgfältig,
wenn Sie Anlagen verkabeln, egal ob symmetrisch
und unsymmetrisch.
DIE KORREKTE
SYMMETRISCHEN VERBINDUNGEN
Verwenden Sie für die Verbindung des Audiosignals
Stecker mit drei Anschlussstiften. Stellen Sie sicher,
dass das System ordnungsgemäß geerdet ist.
Verwenden Sie niemals einen masseisolierenden
Stecker, ohne das System zusätzlich separat zu erden.
Dies ist eine Grundbedingung für eine einwandfrei
Audioverbindung.

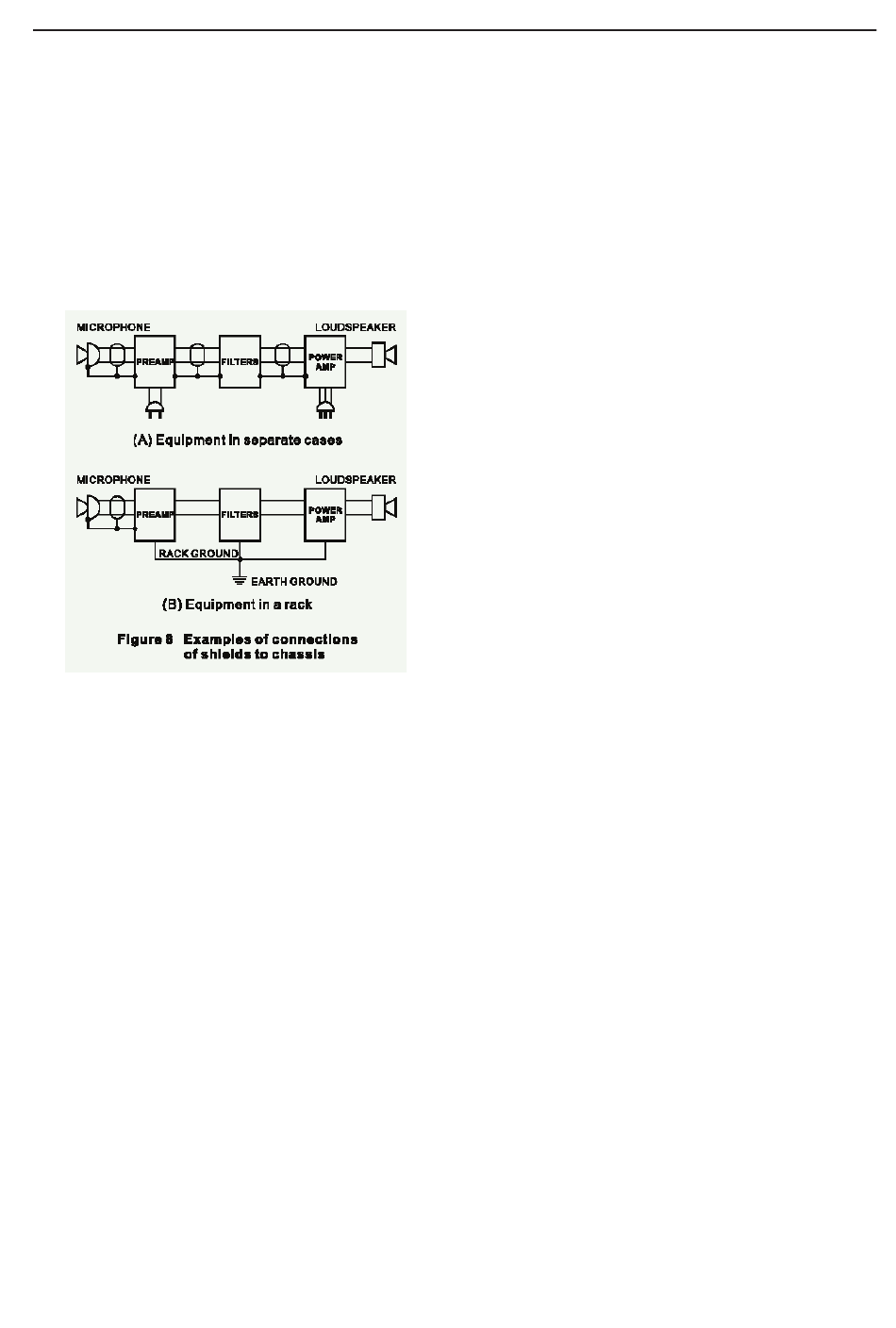

Die Masseverbindung (Pin 1 bei einem XLR Stecker)
muss beim Quellgerät immer gegeben sein. Sollten
sie die Masseverbindung trennen wollen, tun Sie dies
beim Zielgerät, indem Sie die Masseverbindung am
dortigen Pin 1 unterbrechen. Diese Art der Verbindung
vermeidet eine Erdschleife zwischen der Signal- und
der Gehäusemasse. Erden Sie das System immer nur
über den Netzstecker, da diese Form der Erdung einen
geringeren Widerstand hat und dadurch generell die
bessere, umfassendere Erdung bietet.
Eine mögliche Ursache für auftretendes Brummen
kann eine schlechte Masseverbindung innerhalb des
Systems sein. Falls Sie den Fehler nicht lokalisieren
HELIX BOARD 24 FIREWIRE HELIX BOARD 24 FIREWIRE
KABELFÜHRUNG BEI
können, verbinden Sie versuchshalber den Massepin
des Eingangssteckers mit der Erde. Wird das
Brummen leiser oder verschwindet es, prüfen Sie
die netzseitige Masseverbindung Ihrer Audioanlage.
Besondere Aufmerksamkeit ist geboten, wenn die
Anlagekomponenten und Racks mit einer gewissen
Entfernung zueinander aufgestellt sind, und/oder
wenn Sie eine größere Anzahl von Leistungsendstufen
verwenden.
Lassen Sie die Erdung zwischen den Racks und dem
Stromverteiler von einem Elektriker überprüfen. Stellen
Sie sicher, dass eine, und zwar nur eine, Netzerdung
für das komplette Audio- bzw. Videosystem existiert
(sog. sternförmige Stromversorgung).
