VERWENDUNGSZWECK DER WÄRMEPUMPE
LIEFERUMFANG
VERWENDUNGSZWECK
2
DER WÄRMEPUMPE
2.1 Anwendungsbereich
Die Wasser/Wasser-Wärmepumpe kann in vor-
handene oder neu zu errichtende Heizungsanla-
gen eingesetzt werden. Als Wärmeträger dient
Wasser. Dieses kann aus Brunnen oder ähnlichen
Anlagen zugeführt werden.
ACHTUNG!
Das Brunnenwasser muss der gefor-
derten Wasserqualität entsprechen.
Im Regelfall ist ein Zwischenkreis vorzusehen. Um
die Anlage ohne Zwischenkreis betreiben zu kön-
nen ist unabhängig von den rechtlichen Bestim-
mungen eine Wasseranalyse erforderlich, um
nachweislich die Verträglichkeit des Grundwassers
für den Verdampfer der Wärmepumpe feststellen
zu können (vergl. Projektierungs- und Installie-
rungshandbuch, Heizungs-Wärmepumpen).
2.2 Arbeitsweise
Eine Brunnenpumpe fördert das Wasser in den
Verdampfer der Wärmepumpe. Dort gibt es Wär-
me an das Kältemittel im Kältekreislauf ab.
Das Kältemittel wird dann vom elektrisch ange-
triebenen Verdichter angesaugt, verdichtet und da-
durch auf ein höheres Temperaturniveau "ge-
pumpt". Die bei diesem Vorgang zugeführte elek-
trische Antriebsleistung geht nicht verloren, son-
dern wird größtenteils ebenfalls dem Kältemittel
zugeführt.
Daraufhin gelangt das Kältemittel in den Ver-
flüssiger und überträgt hier wiederum seine Wär-
meenergie an das Heizwasser. Abhängig vom
Betriebspunkt erwärmt sich so das Heizwasser auf
bis zu 55 °C.
LIEFERUMFANG
3
3.1 Grundgerät
Das Grundgerät besteht aus einer anschluss-
fertigen Wärmepumpe für Innenaufstellung mit Ab-
deckhaube und einer Basissteuerung. Im Kälte-
kreis ist das Kältemittel R407C eingefüllt. Das
Kältemittel R407C ist FCKW-frei, baut kein Ozon
ab und ist nicht brennbar. Die Abdeckhaube ist
mit einer Schallisolation ausgekleidet.
In der Basissteuerung sind alle für den Betrieb der
Wärmepumpe notwendigen elektrischen Bauteile
eingebaut. Die Lastzuführung und die Steuer-
leitung (Zubehör) zwischen Wärmepumpe und
Basissteuerung sind bauseits zu verlegen.
Die bauseits zu stellende Solepumpe ist in der
Basissteuerung einzuklemmen. Dabei ist zu über-
prüfen, ob der werkseitig eingebaute Motorschutz
für die bauseits eingebaute Pumpe ausreichend
ist.
1
7

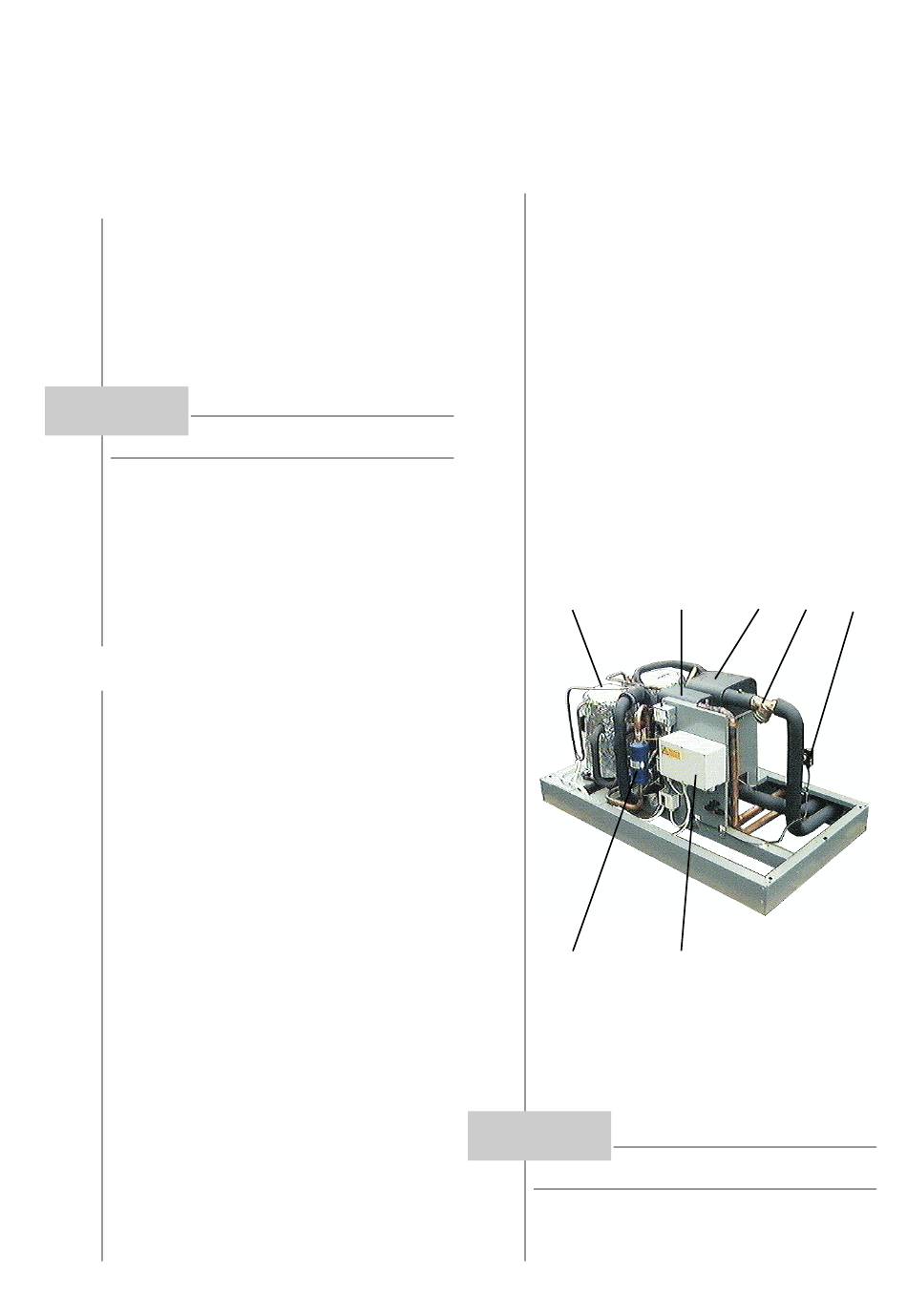

1) Verdichter
2) Verflüssiger
3) Verdampfer
4) Schmutzfänger
ACHTUNG!
Die Abdeckhaube ist nicht über-
streichbar.
4
2
3
4
6
5) Durchflussschalter
6) Anschlusskasten
7) Filtertrockner
5
