ANHANG: 12.2 GERÄTEINFORMATION

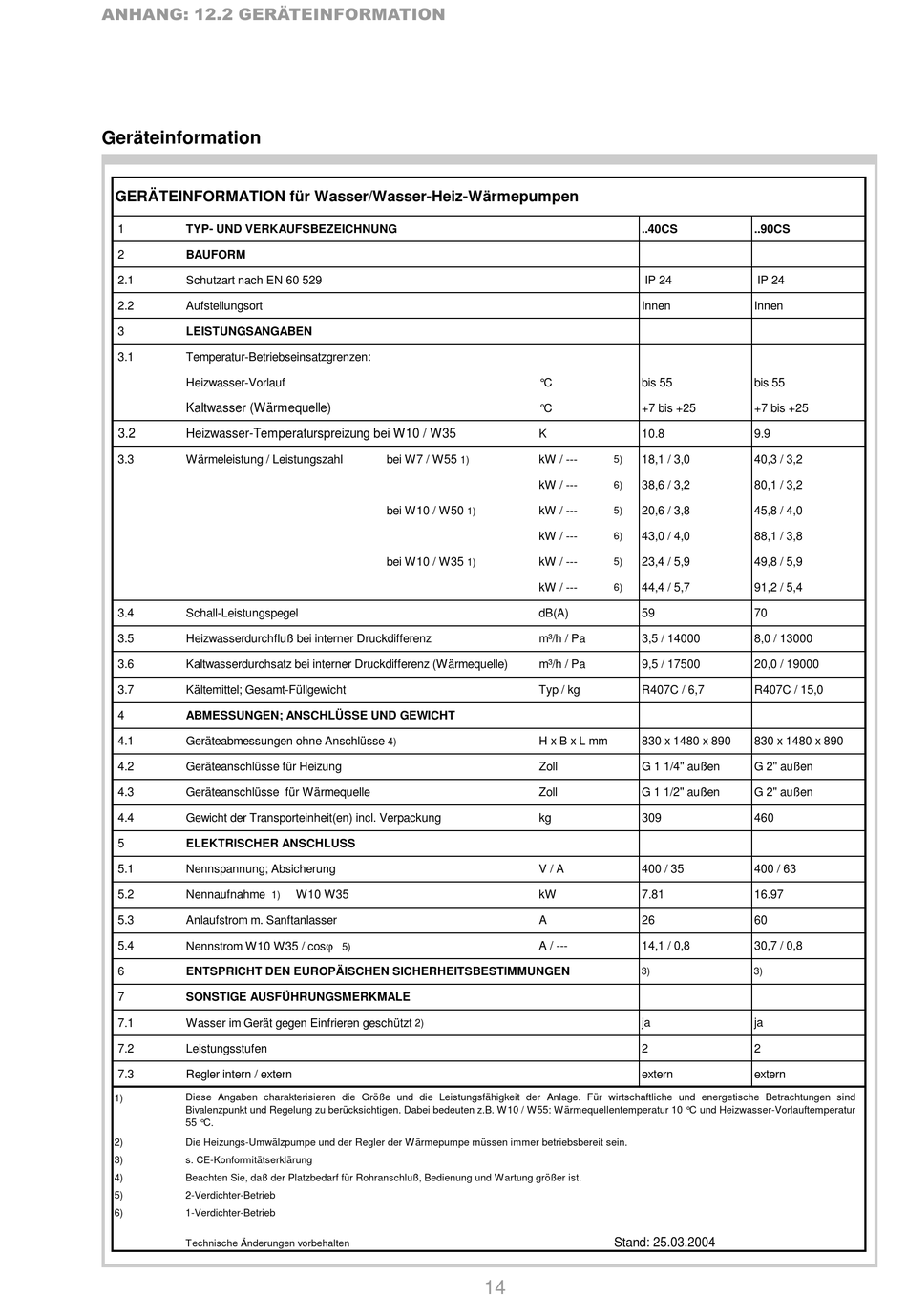

Geräteinformation
GERÄTEINFORMATION für Wasser/Wasser-Heiz-Wärmepumpen
1 TYP- UND VERKAUFSBEZEICHNUNG
2 BAUFORM
2.1 Schutzart nach EN 60 529
2.2 Aufstellungsort
3 LEISTUNGSANGABEN
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf
Kaltwasser (Wärmequelle)
3.2 Heizwasser-Temperaturspreizung bei W10 / W35
3.3 Wärmeleistung / Leistungszahl
3.4 Schall-Leistungspegel
3.5 Heizwasserdurchfluß bei interner Druckdifferenz
3.6 Kaltwasserdurchsatz bei interner Druckdifferenz (Wärmequelle)
3.7 Kältemittel; Gesamt-Füllgewicht
4 ABMESSUNGEN; ANSCHLÜSSE UND GEWICHT
4.1 Geräteabmessungen ohne Anschlüsse
4.2 Geräteanschlüsse für Heizung
4.3 Geräteanschlüsse für Wärmequelle
4.4 Gewicht der Transporteinheit(en) incl. Verpackung
5 ELEKTRISCHER ANSCHLUSS
5.1 Nennspannung; Absicherung
5.2 Nennaufnahme
1)
5.3 Anlaufstrom m. Sanftanlasser
5.4 Nennstrom W10 W35 / cosϕ
6 ENTSPRICHT DEN EUROPÄISCHEN SICHERHEITSBESTIMMUNGEN
7 SONSTIGE AUSFÜHRUNGSMERKMALE
7.1 Wasser im Gerät gegen Einfrieren geschützt
7.2 Leistungsstufen
7.3 Regler intern / extern
Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage. Für wirtschaftliche und energetische Betrachtungen sind
1)
Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. W10 / W55: Wärmequellentemperatur 10 °C und Heizwasser-Vorlauftemperatur
55 °C.
2) Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
3) s. CE-Konformitätserklärung
4) Beachten Sie, daß der Platzbedarf für Rohranschluß, Bedienung und Wartung größer ist.
5) 2-Verdichter-Betrieb
6) 1-Verdichter-Betrieb
Technische Änderungen vorbehalten
bei W7 / W55
1)
bei W10 / W50
1)
bei W10 / W35
1)
4)
W10 W35
5)
2)
..40CS
IP 24
Innen
°C bis 55
°C +7 bis +25
K 10.8
kW / --- 5) 18,1 / 3,0
kW / --- 38,6 / 3,2
6)
kW / --- 20,6 / 3,8
5)
kW / --- 6) 43,0 / 4,0
kW / --- 5) 23,4 / 5,9
kW / --- 44,4 / 5,7
6)
dB(A) 59
m³/h / Pa 3,5 / 14000
m³/h / Pa 9,5 / 17500
Typ / kg R407C / 6,7
H x B x L mm 830 x 1480 x 890
Zoll G 1 1/4'' außen
Zoll G 1 1/2'' außen
kg 309
V / A 400 / 35
kW 7.81
A 26
A / --- 14,1 / 0,8
3)
ja
2
extern
Stand: 25.03.2004
14
..90CS
IP 24
Innen
bis 55
+7 bis +25
9.9
40,3 / 3,2
80,1 / 3,2
45,8 / 4,0
88,1 / 3,8
49,8 / 5,9
91,2 / 5,4
70
8,0 / 13000
20,0 / 19000
R407C / 15,0
830 x 1480 x 890
G 2'' außen
G 2'' außen
460
400 / 63
16.97
60
30,7 / 0,8
3)
ja
2
extern
