VERWENDUNGSZWECK DER WÄRMEPUMPE

LIEFERUMFANG

2
VERWENDUNGSZWECK
DER WÄRMEPUMPE

2.1 Anwendungsbereich

Die Luft/Wasser-Wärmepumpe kann in vorhande-
nen oder neu zu errichtenden Heizungsanlagen ein-
gesetzt werden.
Die Wärmepumpe ist ausschließlich für die Erwär-
mung von Heiz- und Brauchwasser konzipiert!
Die Wärmepumpe ist für den monoenergetischen
und bivalenten Betrieb bis -20
peratur geeignet.
Im Dauerlauf ist eine Temperatur des Heizwasser-
rücklaufs von mehr als 18 °C einzuhalten, um ein
einwandfreies Abtauen des Verdampfers zu gewähr-
leisten.
Die Wärmepumpe ist nicht ausgelegt für den erhöh-
ten Wärmebedarf während der Bauaustrocknung,
deshalb muss der zusätzliche Wärmebedarf mit
speziellen, bauseitigen Geräten erfolgen. Für eine
Bauaustrocknung im Herbst oder Winter empfiehlt
es sich einen zusätzlichen Elektroheizstab (als Zu-
behör erhältlich) zu installieren.
ACHTUNG!
Das Gerät ist nicht für Frequenzum-
richterbetrieb geeignet.

2.2 Arbeitsweise

Außenluft wird vom Ventilator angesaugt und dabei
über den Verdampfer (Wärmetauscher) geleitet. Der
Verdampfer kühlt die Luft ab, d.h. er entzieht ihr Wär-
me. Die gewonnene Wärme wird im Verdampfer auf
das Arbeitsmedium (Kältemittel) übertragen.
Mit Hilfe der elektrisch angetriebenen Verdichter
wird die aufgenommene Wärme durch Druckerhö-
hung auf ein höheres Temperaturniveau "gepumpt"
und über den Verflüssiger (Wärmeaustauscher) an
das Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um
die Wärme der Umwelt auf ein höheres Temperatur-
niveau anzuheben. Da die der Luft entzogene Ener-
gie auf das Heizwasser übertragen wird, bezeich-
net man dieses Gerät als Luft/Wasser-Wärmepum-
pe.
Die Luft/Wasser-Wärmepumpe besteht aus den
Hauptbauteilen Verdampfer, Ventilator und Expan-
sionsventil, sowie den geräuscharmen Verdichtern,
dem Verflüssiger und der elektrischen Steuerung.
Bei tiefen Umgebungstemperaturen lagert sich Luft-
feuchtigkeit als Reif auf dem Verdampfer an und ver-
schlechtert die Wärmeübertragung. Der Verdamp-
fer wird durch die Wärmepumpe nach Bedarf auto-
matisch abgetaut. Je nach Witterung können dabei
Dampfschwaden am Luftausblas entstehen.
3
o
C Luftaußentem-
4
LIEFERUMFANG

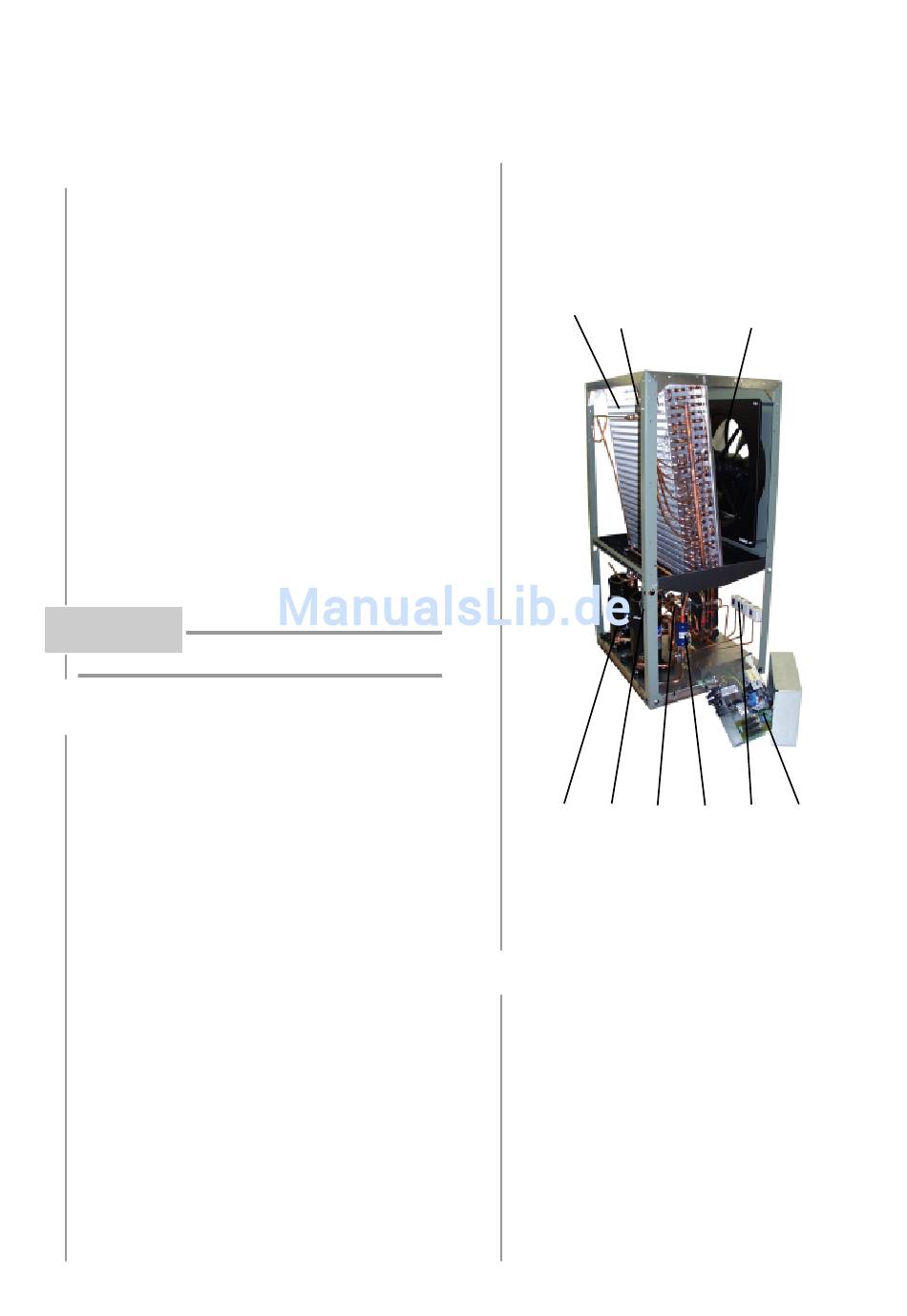

3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise gelie-
fert und enthält unten aufgeführte Bauteile.
Als Kältemittel wird R404A verwendet.
1 2
9 8 7
1) Verdampfer
2) Rückschlagventil
3) Ventilator

4) Schaltkasten

5) Pressostate
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepum-
pe. Nach Abnahme der unteren Frontabdeckung und
dem Lösen der sich rechts oben befindenden Be-
festigungsschraube kann der Schaltkasten heraus-
geklappt werden.
Im Schaltkasten befinden sich die Netzanschluss-
klemmen, sowie die Leistungsschütze und die
Sanftanlauf-Einheit.
Netzanschlussleitung und Steuerleitung sind an-
schlussfertig montiert.
3
6 5 4
6) Filtertrockner
7) Verflüssiger
8) Expansionsventil
9) Verdichter
