AUFSTELLUNG
MONTAGE
AUFSTELLUNG
6
6.1 Allgemeine Hinweise
Das Gerät ist grundsätzlich in Innenräumen auf
einer ebenen, glatten und waagrechten Fläche
aufzustellen. Dabei sollte der Rahmen rundum
dicht am Boden anliegen, um eine geeignete
Schallabdichtung zu gewährleisten. Ist dies nicht
der Fall, können zusätzliche schalldämmende
Maßnahmen notwendig werden.

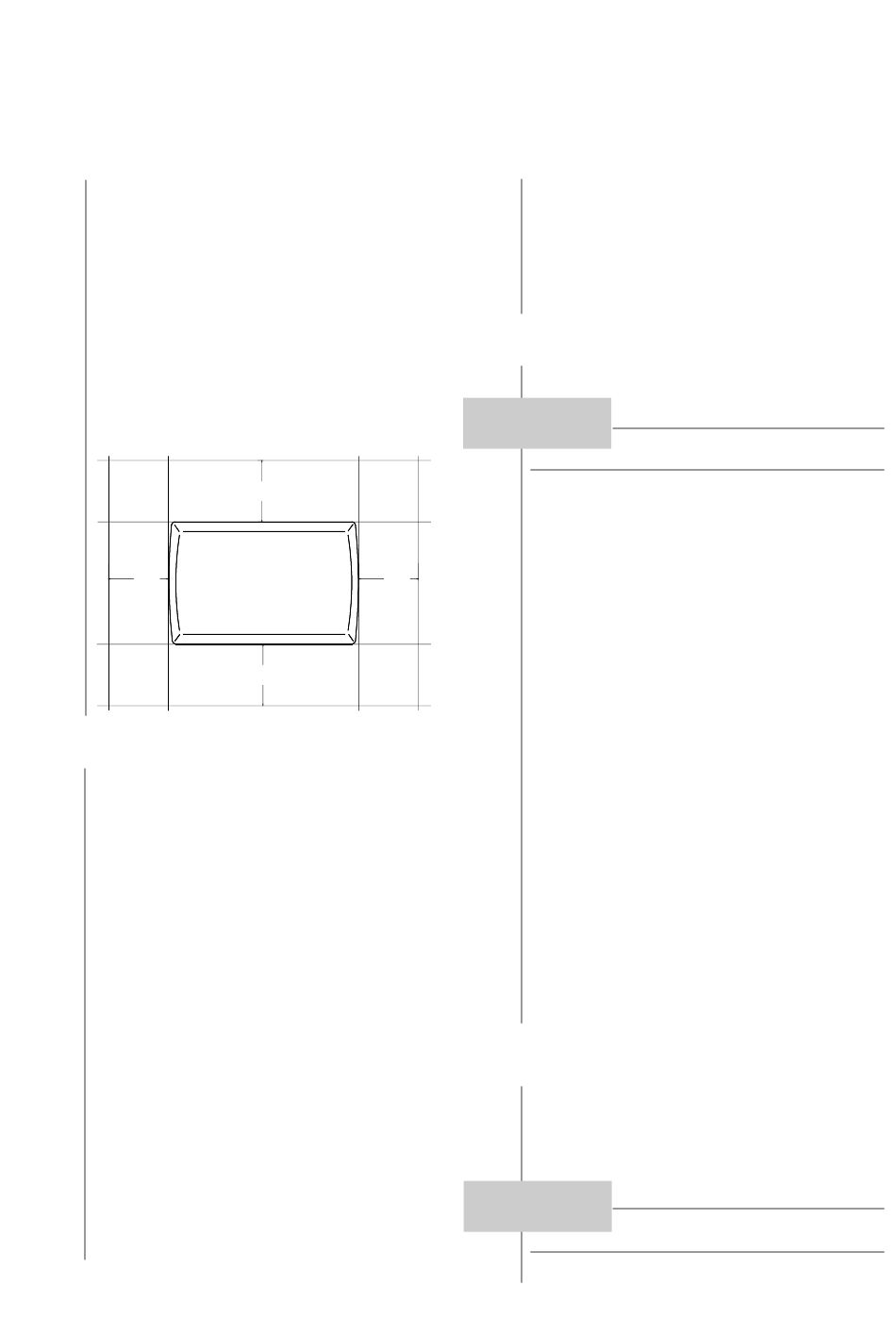

Die Wärmepumpe muss so aufgestellt sein, dass
ein Kundendiensteinsatz problemlos durchgeführt
werden kann. Dies ist gewährleistet, wenn ein
Abstand von ca. 1 m, vor und neben der Wärme-
pumpe eingehalten wird.
1 m
6.2 Schallemissionen
Aufgrund der wirkungsvollen Schallisolation arbei-
tet die Wärmepumpe sehr leise. Um eine Schall-
übertragung auf das Fundament zu verhindern,
sollte eine geeignete dämpfende Gummimatte un-
ter den Grundrahmen der Wärmepumpe gelegt
werden.
Um die Übertragung von Geräuschen in das Heiz-
system zu vermeiden, empfiehlt es sich, die Wär-
mepumpe mit Schlauchstücken an das Heiz-
system zu koppeln
0,2 m
1 m
1 m
MONTAGE
7
7.1 Allgemein
An der Wärmepumpe sind folgend Anschlüsse
herzustellen:
- Vor-/Rücklauf Brunnenanlage
- Vor-/Rücklauf Heizung
- Stromversorgung
7.2 Heizungsseitiger Anschluss
ACHTUNG!
Vor Anschluss der Wärmepumpe
Heizungsanlage spülen.
Bevor die heizwasserseitigen Anschlüsse der Wär-
mepumpe erfolgen, muss die Heizungsanlage ge-
spült werden, um eventuell vorhandene Verunrei-
nigungen, Reste von Dichtmaterial oder ähnliches,
zu entfernen. Ein Ansammeln von Rückständen
im Verflüssiger kann zum Totalausfall der Wärme-
pumpe führen.
Nach erstellter heizungsseitiger Installation ist die
Heizungsanlage zu füllen, zu entlüften und abzu-
drücken.
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepum-
pe ist in jedem Betriebszustand der Heizungsan-
lage sicherzustellen. Dieses kann z.B. durch In-
stallation eines differenzdrucklosen Verteilers oder
eines Überströmventiles erreicht werden. Die Ein-
stellung eines Überströmventiles ist in Kapitel In-
betriebnahme erklärt.
Frostschutz bei frostgefährdeter Aufstellung
Sofern Regler und Heizungsumwälzpumpen be-
triebsbereit sind, arbeitet die Frostschutzfunktion
des Reglers. Bei Außerbetriebnahme der Wärme-
pumpe oder Stromausfall ist die Anlage zu ent-
leeren. Bei Wärmepumpenanlagen, an denen ein
Stromausfall nicht erkannt werden kann (Ferien-
haus), ist der Heizungskreis mit seinem geeigne-
ten Frostschutz zu betreiben.
7.3 Wärmequellenseitiger Anschluss
Die Brunnenleitungen am Vor-und Rücklauf der
Wärmepumpe anschließen. Dabei ist das
hydaulische Prinzipschema zu beachten.
ACHTUNG!
Das Brunnenwasser muss der gefor-
derten Wasserqualität entsprechen.
6
