VERWENDUNGSZWECK DER WÄRMEPUMPE

LIEFERUMFANG

VERWENDUNGSZWECK
2
DER WÄRMEPUMPE

2.1 Anwendungsbereich

Die Luft-Wasser-Wärmepumpe kann in vorhande-
nen oder neu zu errichtenden Heizungsanlagen ein-
gesetzt werden.
Die Wärmepumpe ist ausschließlich für die Erwär-
mung von Heiz- und Brauchwasser konzipiert!
Die Wärmepumpe ist für den monoenergetischen
und bivalenten Betrieb bis -20
peratur geeignet.
Im Dauerlauf ist eine Temperatur des Heizwasser-
rücklaufs von mehr als 13 °C einzuhalten, um ein
einwandfreies Abtauen des Verdampfers zu gewähr-
leisten.
Die Wärmepumpe ist nicht ausgelegt für den erhöh-
ten Wärmebedarf während der Bauaustrocknung,
deshalb muss der zusätzliche Wärmebedarf mit
speziellen, bauseitigen Geräten erfolgen. Für eine
Bauaustrocknung im Herbst oder Winter empfiehlt
es sich einen zusätzlichen Elektroheizstab (als Zu-
behör erhältlich) zu installieren.
ACHTUNG!
Das Gerät ist nicht für Frequenzum-
richterbetrieb geeignet.

2.2 Arbeitsweise

Umgebungsluft wird vom Ventilator angesaugt und
dabei über den Verdampfer (Wärmetauscher) ge-
leitet. Der Verdampfer kühlt die Luft ab, d.h. er ent-
zieht ihr Wärme. Die gewonnene Wärme wird im Ver-
dampfer auf das Arbeitsmedium (Kältemittel) über-
tragen.
Mit Hilfe der elektrisch angetriebenen Verdichter wird
die aufgenommene Wärme durch Druckerhöhung
auf ein höheres Temperaturniveau "gepumpt" und
über den Verflüssiger (Wärmeaustauscher) an das
Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um
die Wärme der Umwelt auf ein höheres Temperatur-
niveau anzuheben. Da die der Luft entzogene Ener-
gie auf das Heizwasser übertragen wird, bezeich-
net man dieses Gerät als Luft-Wasser-Wärmepum-
pe.
Die Luft-Wasser-Wärmepumpe besteht aus den
Hauptbauteilen Verdampfer, Ventilator und Expan-
sionsventil, sowie den geräuscharmen Verdichtern,
dem Verflüssiger und der elektrischen Steuerung.
Bei tiefen Umgebungstemperaturen lagert sich Luft-
feuchtigkeit als Reif auf dem Verdampfer an und ver-
schlechtert die Wärmeübertragung. Der Verdamp-
fer wird durch die Wärmepumpe nach Bedarf auto-
matisch abgetaut. Je nach Witterung können dabei
Dampfschwaden am Luftausblas entstehen.
3
o
C Luftaußentem-
4
LIEFERUMFANG
3.1 Grundgerät

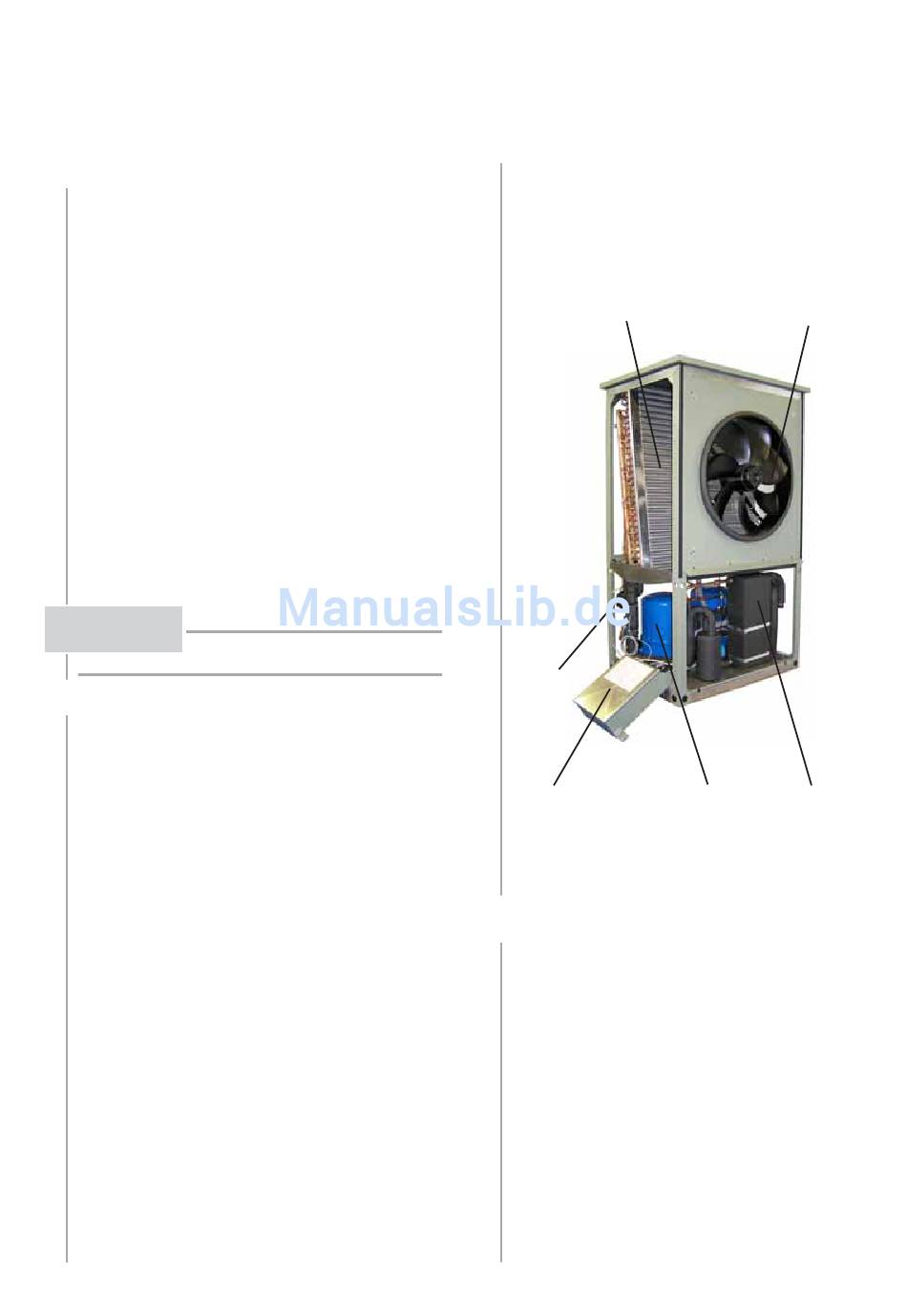

Die Wärmepumpe wird in Kompaktbauweise gelie-
fert und enthält unten aufgeführte Bauteile.
Als Kältemittel wird R290 (Propan) verwendet.
1
6
3
1) Verdampfer
2) Ventilator

3) Schaltkasten

3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepum-
pe. Durch Abnahme der Frontabdeckung und des
Schaltkastendeckels sind alle elektrischen Bautei-
le erreichbar.
Im Schaltkasten befinden sich die Netzanschluss-
klemmen, der Steckverbinder für die Steuerleitung,
sowie die Leistungsschütze und die Sanftanlauf-Ein-
heit.
2
4 5
4) Verdichter
5) Verflüssiger
6) Expansionsventil
