Dimplex WIH 120TU Montage- & Bedienungsanleitung/Gebrauchsanweisung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

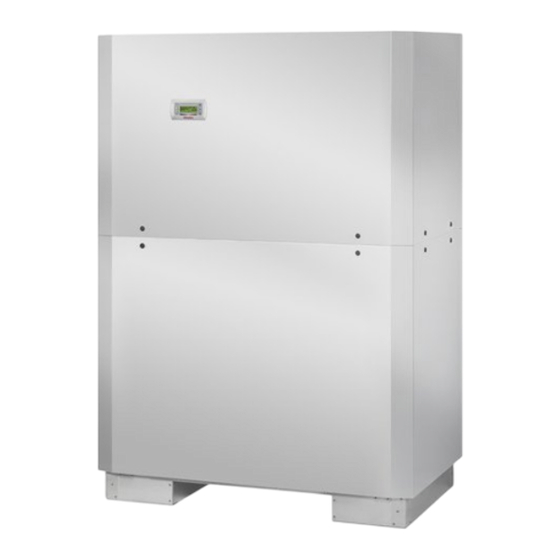

WIH 120TU
Montage- und
Gebrauchsanweisung
Wasser-Wasser-
Wärmepumpe
für Innenaufstellung
Bestell-Nr. | Order no. | No de commande: 452234.66.74
Installation and
Operating Instruction
Water-to-Water
Heat Pump for
Indoor Installation
Glen
Dimplex
Thermal
Solutions
Instuctions d'installation
et d'utilisation
Pompe à chaleur
eau-eau pour
installation intérieure
DE | EN | FR · FD 9912
Dimplex
Kapitel
Fehlerbehebung
Verwandte Anleitungen für Dimplex WIH 120TU
Inhaltszusammenfassung für Dimplex WIH 120TU
- Seite 1 Glen Dimplex Thermal Solutions Dimplex WIH 120TU Montage- und Installation and Instuctions d‘installation Gebrauchsanweisung Operating Instruction et d‘utilisation Wasser-Wasser- Water-to-Water Pompe à chaleur Wärmepumpe Heat Pump for eau-eau pour für Innenaufstellung Indoor Installation installation intérieure Bestell-Nr. | Order no. | No de commande: 452234.66.74...
-
Seite 3: Inhaltsverzeichnis
WIH 120TU Deutsch Inhaltsverzeichnis Bitte sofort lesen ............................DE-2 1.1 Wichtige Hinweise ................................DE-2 1.2 Bestimmungsgemäßer Gebrauch ..........................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien.........................DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ....................DE-3 Verwendungszweck der Wärmepumpe ....................DE-3 2.1 Anwendungsbereich...............................DE-3 2.2 Arbeitsweise..................................DE-3 Grundgerät..............................DE-3 Zubehör .................................DE-4 4.1 Anschlussflansche................................DE-4 4.2 Fernbedienung..................................DE-4... -
Seite 4: Bitte Sofort Lesen
Deutsch WIH 120TU ACHTUNG! Bitte sofort lesen Vor Öffnen des Gerätes sind alle Stromkreise spannungsfrei zu schalten. 1.1 Wichtige Hinweise 1.2 Bestimmungsgemäßer ACHTUNG! Gebrauch Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und sachkundigen Kundendienst durchgeführt werden. Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. -
Seite 5: Energiesparende Handhabung Der Wärmepumpe
WIH 120TU Deutsch 1.4 Energiesparende Handhabung Grundgerät der Wärmepumpe Das Gerät besteht aus einer anschlussfertigen Wärmepumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und inte- Durch das Betreiben dieser Wärmepumpe tragen Sie zur Scho- griertem Wärmepumpenmanager. Der Kältekreis ist „herme- nung unserer Umwelt bei. Für den effizienten Betrieb ist eine tisch geschlossen“... -
Seite 6: Zubehör
Deutsch WIH 120TU Zubehör Transport Zum Transport auf ebenem Untergrund eignet sich ein Hubwa- 4.1 Anschlussflansche gen. Muss die Wärmepumpe auf unebenem Untergrund oder über Treppen befördert werden, kann dies mit Tragrie- Durch den Einsatz der flachdichtenden Anschussflansche kann men geschehen. Diese können direkt unter der Palette hin- das Gerät optional auf Flanschanschluss umgestellt werden. -
Seite 7: Aufstellung
WIH 120TU Deutsch Aufstellung Montage 6.1 Allgemeine Hinweise 7.1 Allgemein Die Wasser/Wasser-Wärmepumpe muss in einem frostfreien An der Wärmepumpe sind folgende Anschlüsse herzustellen. und trockenen Raum auf einer ebenen, glatten und waagerech- Dabei ist das hydraulische Einbindungsschema zu beachten: ten Fläche aufgestellt werden. Dabei sollte der Rahmen Vor-/Rücklauf Brunnenanlage... -
Seite 8: Mindestheizwasserdurchsatz
Deutsch WIH 120TU 7.4.1 Fühlerkennlinien Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Betriebszustand der Heizungsanlage sicherzustellen. Temperatur in °C Dieses kann z.B. durch Installation eines doppelt differenz- NTC-2 in k 14,6 11,4 drucklosen Verteilers erreicht werden. NTC-10 in k... -
Seite 9: Verteilsystem Hydraulik
WIH 120TU Deutsch 7.4.2 Montage des 7.4.4 Verteilsystem Hydraulik Außentemperaturfühlers Kompaktverteiler und doppelt differenzdruckloser Verteiler fungieren als Schnittstelle zwischen der Wärmepumpe, dem Der Temperaturfühler muss so angebracht werden, dass sämt- Heizungsverteilsystem, dem Pufferspeicher und evtl. auch dem liche Witterungseinflüsse erfasst werden und der Messwert Warmwasserspeicher. -
Seite 10: Elektrischer Anschluss
Deutsch WIH 120TU 7.5 Elektrischer Anschluss Das Schütz (K20) für den Tauchheizkörper (E10) ist bei mo- noenergetischen Anlagen (2.WE) entsprechend der Heiz- körperleistung auszulegen und bauseits beizustellen. Die 7.5.1 Allgemein Ansteuerung (230 V AC) erfolgt aus dem Wärmepumpen- manager über die Klemmen X2/N und X2/K20 Sämtliche elektrische Anschlussarbeiten dürfen nur von einer... -
Seite 11: Inbetriebnahme
WIH 120TU Deutsch Inbetriebnahme Pflege / Reinigung 8.1 Allgemeine Hinweise 9.1 Pflege Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, Um Betriebsstörungen durch Schmutzablagerungen in den sollte diese von einem vom Werk autorisierten Kundendienst Wärmetauschern zu vermeiden, ist dafür Sorge zu tragen, dass durchgeführt werden. -
Seite 12: Anforderungen An Die Wasserqualität
Deutsch WIH 120TU 9.4 Anforderungen an die 10 Störungen / Fehlersuche Wasserqualität Diese Wärmepumpe ist ein Qualitätsprodukt und sollte stö- rungsfrei arbeiten. Tritt dennoch eine Störung auf, wird diese im Unabhängig von den rechtlichen Bestimmungen dürfen keine Display des Wärmepumpenmanagers angezeigt. Schlagen Sie absetzbaren Stoffe im Grundwasser enthalten sein und die EI- dazu auf der Seite Störungen und Fehlersuche in der Montage-... -
Seite 13: Geräteinformation
WIH 120TU Deutsch 12 Geräteinformation Typ- und Verkaufsbezeichnung WIH 120TU Bauform Wärmequelle Wasser Ausführung Universal Regler integriert Wärmemengenzähler integriert Aufstellungsort Innen Leistungsstufen Einsatzgrenzen Heizwasser-Vorlauf °C 20 bis 70 ±2 Kaltwasser (Wärmequelle) °C +7 bis +25 Durchfluss / Schall Heizwasserdurchfluss / freie Pressung (max.) Nenndurchfluss nach EN 14511 bei W10...7 / W35...30... - Seite 14 Deutsch WIH 120TU Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale Wasser im Gerät gegen Einfrieren geschützt max. Betriebsüberdruck (Wärmequelle/Wärmesenke) Heizleistung / Leistungszahl EN 14511 Wärmeleistung / Leistungszahl Leistungsstufe bei W10 / W65 kW / --- 58,0 / 3,0 114,2 / 3,0...
-
Seite 15: Produktinformationen Gemäß Verordnung (Eu) Nr.813/2013, Anhang Ii, Tabelle 2
Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ). -
Seite 16: Garantieurkunde
Wahl instandgesetzt oder durch einwandfreie Teile Die aktuellen Pauschalen und die damit verbundenen Leistungs- ersetzt werden. Durch Art oder Ort des Einsatzes des Gerätes oder umfänge sind im Internet unter: http://www.dimplex.de/garantie- schlechte Zugänglichkeit des Gerätes bedingte außergewöhnliche verlaengerung hinterlegt. Hier ist ebenfalls eine Online-Beauftra- Kosten der Nachbesserung werden nicht übernommen. - Seite 30 English WIH 120TU EN-14 452234.66.74 · FD 9912 www.gdts.one...
-
Seite 52: Anschlussplan / Terminal Diagram / Schéma De Branchement
Anhang · Appendix · Annexes WIH 120TU 3.4 Anschlussplan / Terminal diagram / Schéma de branchement A-VIII 452234.66.74 · FD 9912 www.gdts.one... - Seite 53 WIH 120TU Anhang · Appendix · Annexes 3.5 Anschlussplan / Terminal diagram / Schéma de branchement www.gdts.one 452234.66.74 · FD 9912 A-IX...
-
Seite 54: Legende / Legend / Légende
Anhang · Appendix · Annexes WIH 120TU 3.6 Legende / Legend / Légende Brücke EVU-Sperre, muss eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no Pont de blocage de la société d'électricité, à kein EVU-Sperrschütz vorhanden ist utility blocking contactor is present insérer en absence de contacteur de blocage de la... - Seite 55 WIH 120TU Anhang · Appendix · Annexes N1-J9 frei free libre N1-J10 Bedienteil Control panel Unité de commande N1-J11 frei free libre N1-J12- 230 V AC - Ausgänge 230 V AC outputs Sorties 230 V AC N1-J19 Digitaleingänge Digital inputs Entrées numériques...
-
Seite 56: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'intération Hydraulique
Anhang · Appendix · Annexes WIH 120TU 4 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d’intération hydraulique 4.1 Monovalente Wärmepumpenanlage mit zwei Heizkreisen und Warmwasserbereitung / Monovalent heat pump system with two heating circuits and domestic hot water preparation / Installation monovalente de pompe à... -
Seite 57: Bivalente Wärmepumpenanlage Mit Zwei Heizkreisen Und Warmwasserbereitung / Bivalent System With Two Heating Circuits And Domestic Hot Water Preparation / Installation Bivalente Avec Deux Circuits De Chauffage Et Production D´eau Chaude Sanitaire
WIH 120TU Anhang · Appendix · Annexes 4.2 Bivalente Wärmepumpenanlage mit zwei Heizkreisen und Warmwasserbereitung / Bivalent system with two heating circuits and domestic hot water preparation / Installation bivalente avec deux circuits de chauffage et production d´eau chaude sanitaire www.gdts.one... -
Seite 59: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
WIH 120TU Anhang · Appendix · Annexes 5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité Die aktuelle CE-Konformitätserklärung finden sie als Download unter: You can find and download the current CE conformity declaration at: Vous pouvez télécharger la déclaration de conformité CE actuelle sous : https://gdts.one/wih120tu... - Seite 60 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich GDTS Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 924545 www.gdts.one...
