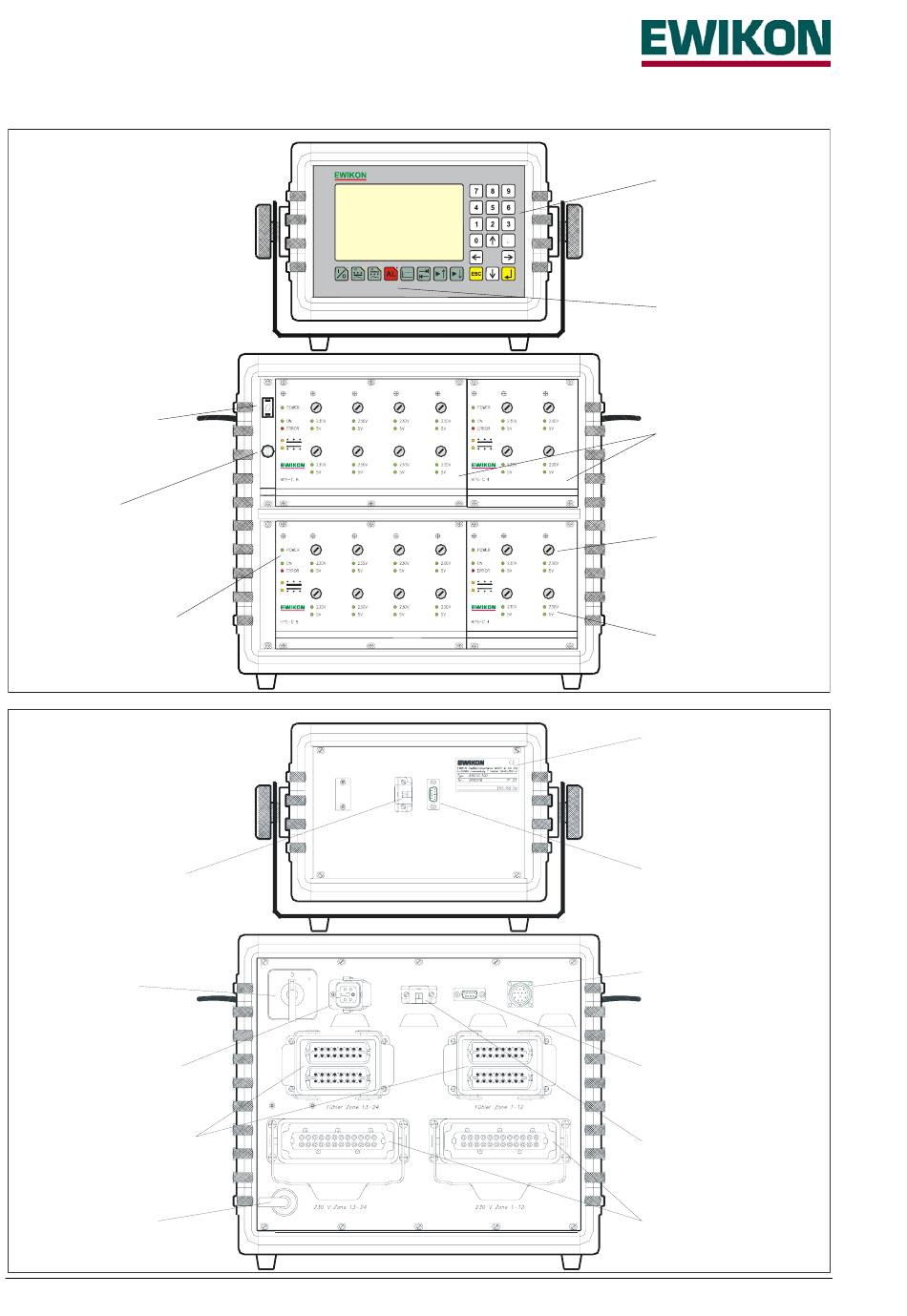

Anschluß und Inbetriebnahme
Bedienteil, Art.-Nr.
68010.300
Regelgerät 24-fach 230V,
Art.-Nr. 68010.324
Geräte-
Adress-Schalter
Steuerkreis-
Sicherung,
F 6,3A
LEDs für Zustands-
anzeige der
Baugruppen
(Spannung, Betrieb,
Fehler, Anheben und
Absenken)
Bedienteil, Art.-Nr.
68010.300
Abschluß-Stecker mit
Stifteinsatz
Regelgerät 24-fach 230V,
Art.-Nr. 68010.324
Geräteschalter
Anschluß-Stecker für
Signal-Geräte 230V
Anschlußstecker für
Thermo-Sammelkabel,
mit Stifteinsatz
Netzzuleitung mit
Anschluß-Stecker
Betriebsanleitung HPS-C - TS
Ziffern-Tastenblock
Funktions-Tasten
8- bzw. 4-fach-
Reglerbaugruppe,
oben Kanal 1-12
unten Kanal 13-24
Kanal-Sicherung,
F 12.5A
Anzeige für 5V-
oder 230V-Betrieb
Bild BA_FRONT.WMF
Typenschild
Anschluß-Stecker für
Kommunikationsleitung
vom Regelgerät
Anschluß-Stecker für
Signalleitung 24C DC
Anschluß-Stecker für
Kommunikationsleitung
zum Bedienteil
Abschlußstecker mit
Buchseneinsatz
Anschluß-Stecker für
Anschlußkabel 230V,
mit Buchseneinsatz
Bild BA_HECK.WMF
Seite 6 / 32
