Anzeige- und Bedienelemente

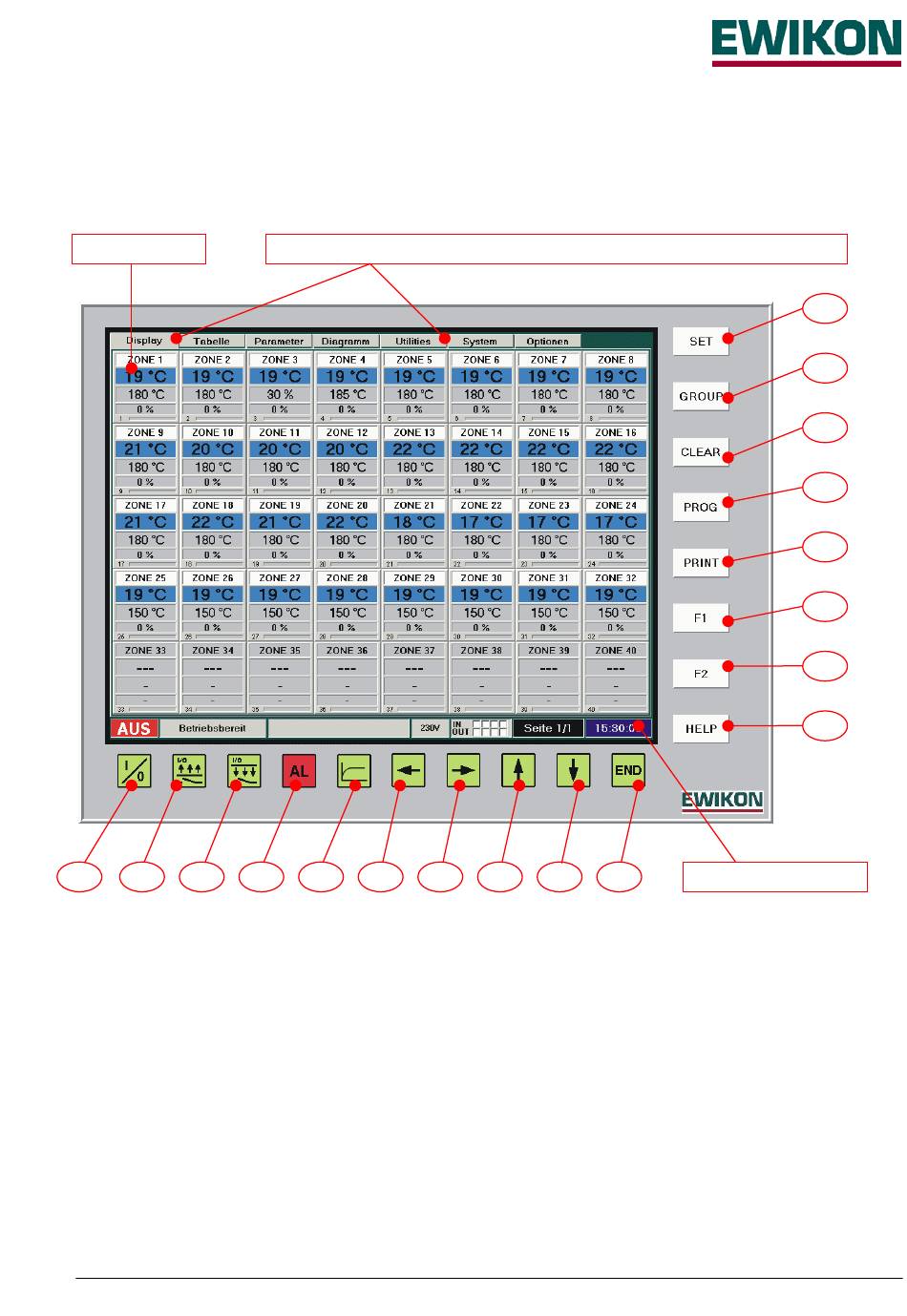

Die Bedienung erfolgt bei der PC-Variante über 26 rund um die Anzeige angeordnete Folientasten sowie wechselnde
Dialogboxen auf der touchsensitiven Bildschirmfläche.
Zonenfenster
1
2
3
Nr. Bezeichnung
1
EIN / AUS
2
Anheben
3
Absenken
4
ALARM
5
Diagramm
6
Cursor links
7
Cursor rechts
8
Cursor oben
9
Cursor unten
10
END
11
SET
12
GROUP
13
CLEAR
14
PROG
15
PRINT
16
F1
17
F2
18
HELP
Betriebsanleitung HPS-C - TS
Menüauswahl über Bildschirmfläche oder zugehörige Funktionstasten
4
5
6
Funktion
Ein- bzw. Ausschalten des Heißkanalsystems
Anhebebetrieb manuell EIN / AUS
Absenkbetrieb manuell EIN / AUS
Aufruf des Alarmfensters mit den aktuell anstehenden Alarmmeldungen
Im Diagrammmenü Umschaltung zwischen Anzeige und Einrichtung
Nach links Blättern / Verschieben
Nach rechts Blättern / Verschieben
Nach oben Blättern / Verschieben
Nach unten Blättern / Verschieben
Beenden des Programms, PC runterfahren oder zu Windows wechseln
Sollwerteingabe über PopUp-Fenster
Zonengruppierung vornehmen bzw. aufrufen
Zonengruppierung aufheben
Aufruf der Werkzeugverwaltung
Aufruf der Druckfunktion (Bildschirmansicht oder Liste)
Sonderfunktion, menüabhängig
Sonderfunktion, menüabhängig
Onlinehilfe
