Erweiterte Funktionen nach Passworteingabe
Für erfahrene Bediener sind nach Eingabe des richtigen Passwortes weitere Einstellmöglichkeiten vorhanden. Die Eingabe
des Passwortes erfolgt in dem Menü „Optionen" und wird im gleichnamigen Kapitel beschrieben. In der nächst tieferen
Zugriffsebene (Level 1) sind die abgebildeten Zusatzfunktionen verfügbar.
ACHTUNG:
Da sich die nachfolgenden Einstellungen teilweise gravierend auf das Betriebs- und Regelverhalten
auswirken können, sollten Änderungen nur von fachkundigem Personal durchgeführt werden.
Zugriffsebene „Level 1":
Datenaufzeichnung
Wurde im Menü „Optionen" die permanente Datensicherung der Prozeßwerte auf Festplatte eingeschaltet, können hier die
gewünschten Aufzeichnungsdaten eingestellt werden. Dazu werden die benötigten Zonen ausgewählt oder gruppiert, nach
einem „Touch" auf das Istwert-Anzeigefeld erscheint ein Eingabefenster, in dem die Datenaufzeichnung ein- oder
ausgeschaltet wird. Dieser Vorgang muß für die Temperatur- und Steuerwerte separat durchgeführt werden. Weitere
Informationen zur Funktion „Datensicherung" enthält das Kapitel „Optionen".
Ersatzfühler
Zur Zeit noch ohne Auswirkung oder Funktion, für spätere Erweiterungen reserviert.
Thermoelement
Die Temperaturmessung der Regelgeräte HPS-C ist für den Anschluß eines Thermoelementes ausgelegt, insgesamt
können 3 verschiedene Thermoelement-Typen angeschlossen werden. Bei Auslieferung der Geräte ist der Typ Fe-CuNi „L"
nach DIN 43710 eingestellt, weiterhin können die Typen Fe-CuNi „J" und NiCr-Ni „K" nach DIN IEC 584 verwendet werden.
Die Zuordnung von Einstellung und Thermoelement-Typ ist in nachfolgender Tabelle aufgelistet:
Auswahl
Thermo-Element
„K"
„J"
„L"
*) Farbkennzeichnung der Thermoelement-Anschlußleitung, Abweichungen hiervon können möglich sein.
Betriebsanleitung HPS-C - TS
Typ
NiCr-Ni
K
Fe-CuNi
J
Fe-CuNi
L
Mantelfarbe *)
Plus-Schenkel *)
grün
schwarz
schwarz
blau

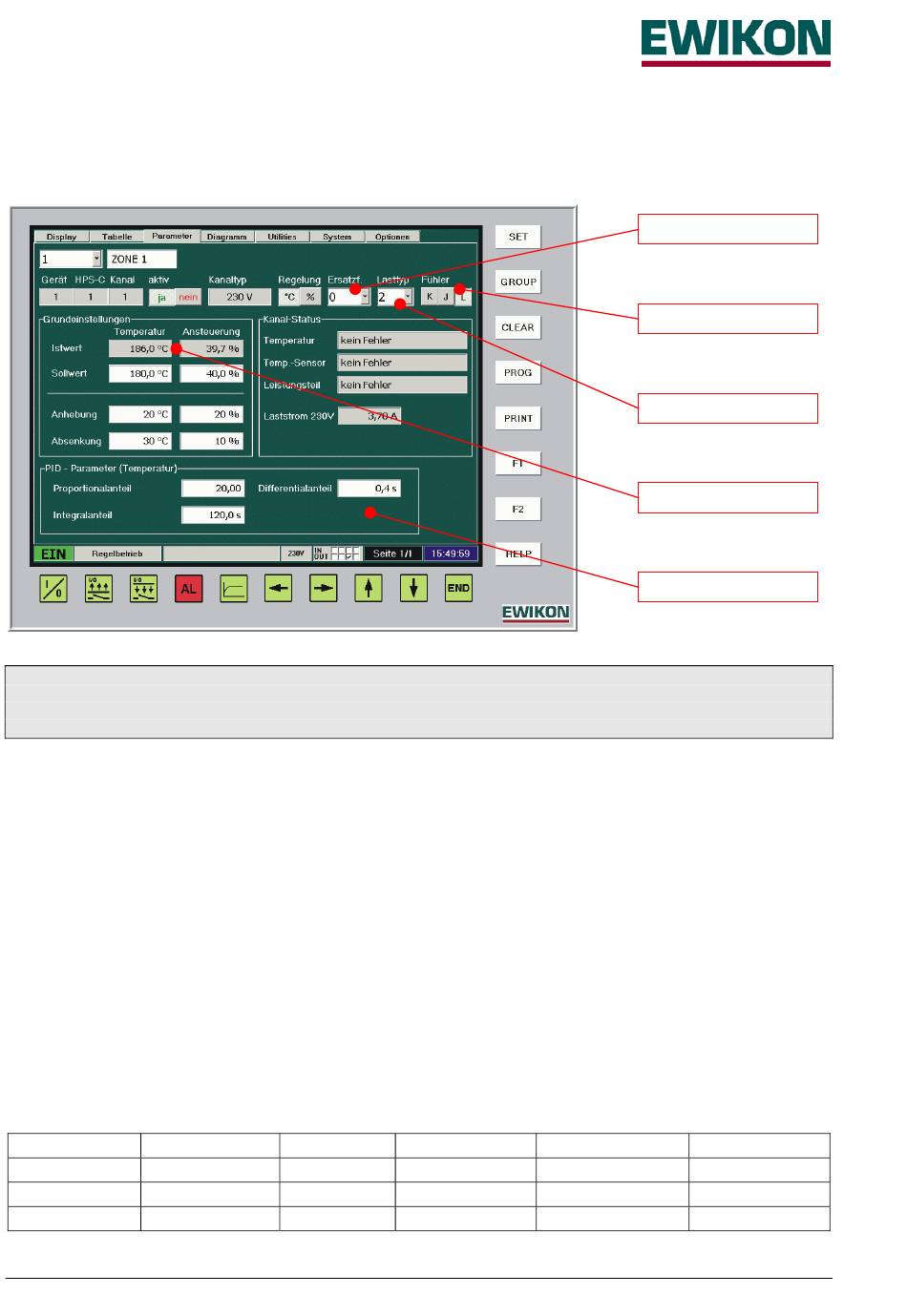

Ersatzfühler
Thermoelement
Lasttyp
Datenaufzeichnung
Regelparameter
Minus-Schenkel *)
grün
weiß
weiß
rot
blau
Seite 14 / 32
