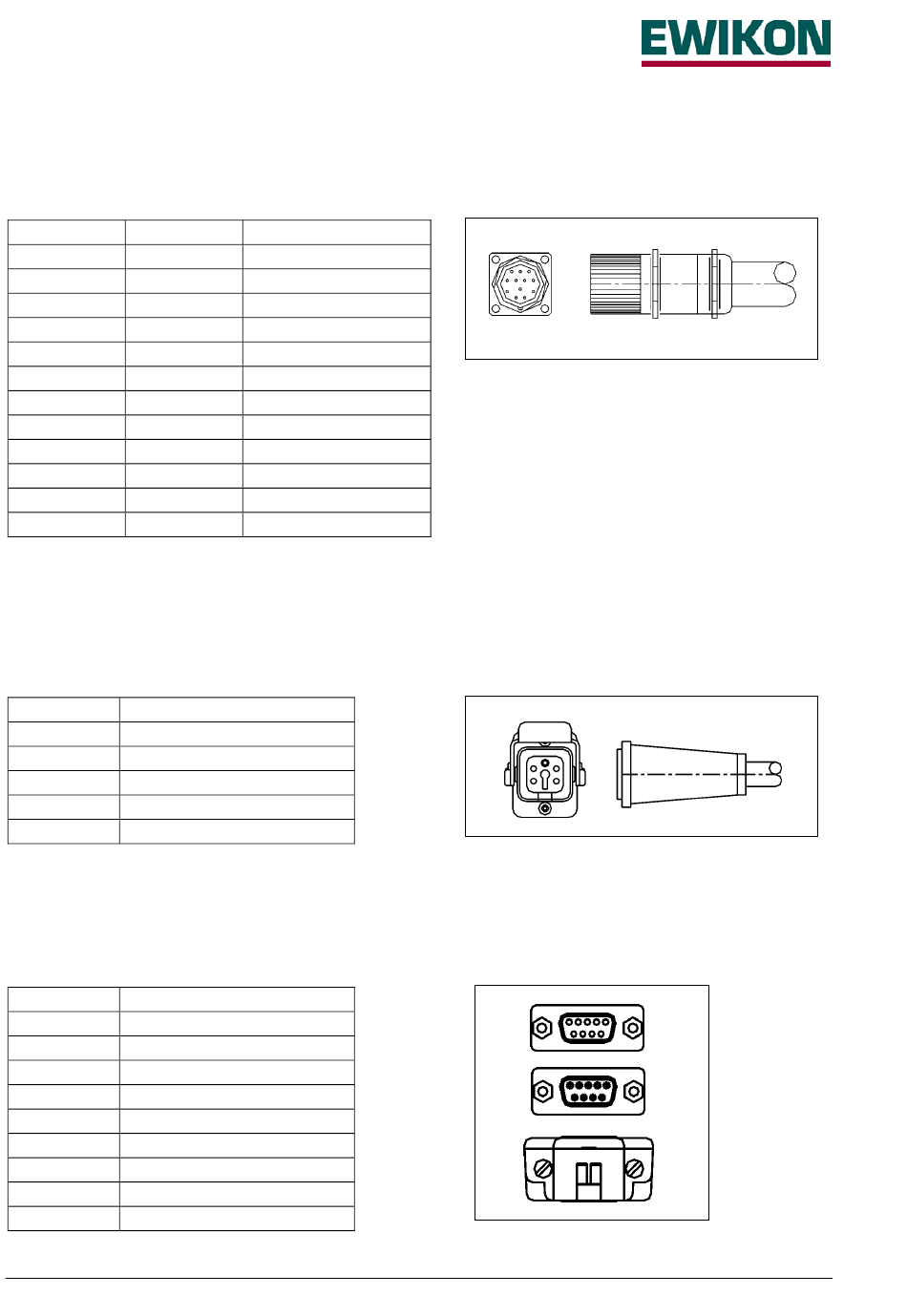

Stecker- und Anschlußbelegung
Signal-Buchse 24 V DC
Kontakt / Ader Bezeichnung
1
Eingang 1
2
Eingang 2
3
Eingang 3
4
Eingang 4
5
Ausgang 1
6
Ausgang 2
7
Ausgang 3
8
Ausgang 4
9
+ 24 V DC
10
GND
11
-
12
PE
Jeder Ausgang kann mit max. 200 mA belastet werden, die Gesamtbelastung des Anschluß-Steckers darf jedoch 0,5 A nicht
übersteigen.
Alle Ein- und Ausgänge arbeiten auf dem Spannungspegel 24 V DC.
Signal-Buchse 230 V AC
Kontakt
Verwendung
230 V (über Geräteschalter)
1
2
Störmeldung 230 V
3
Warnmeldung 230 V
4
Null-Leiter N
PE
Schutzleiter
Jeder Ausgang kann mit max. 0,5 A belastet werden, Gesamtbelastung max. 1 A.
Die Signale stehen direkt mit Spannungspegel 230 V AC zur Verfügung.
Kommunikations-Schnittstelle CAN (Stecker und Buchse)
Kontakt
Verwendung
1
-
2
CAN_L
3
CAN_GND
4
-
5
-
GND (24 V)
6
7
CAN_H
8
-
9
+ 24 V DC
*) Zur Versorgungsspannung des Bedienteiles oder des TouchScreen-Monitors, nur in der direkten Verbindung aufgelegt.
Betriebsanleitung HPS-C - TS
Verwendung
Absenkung
Anhebung
frei
frei
Störmeldung
Warnmeldung
Heißkanal EIN
frei
Spannungsversorgung
für die Eingänge
-
Schutzleiter
*)
*)
