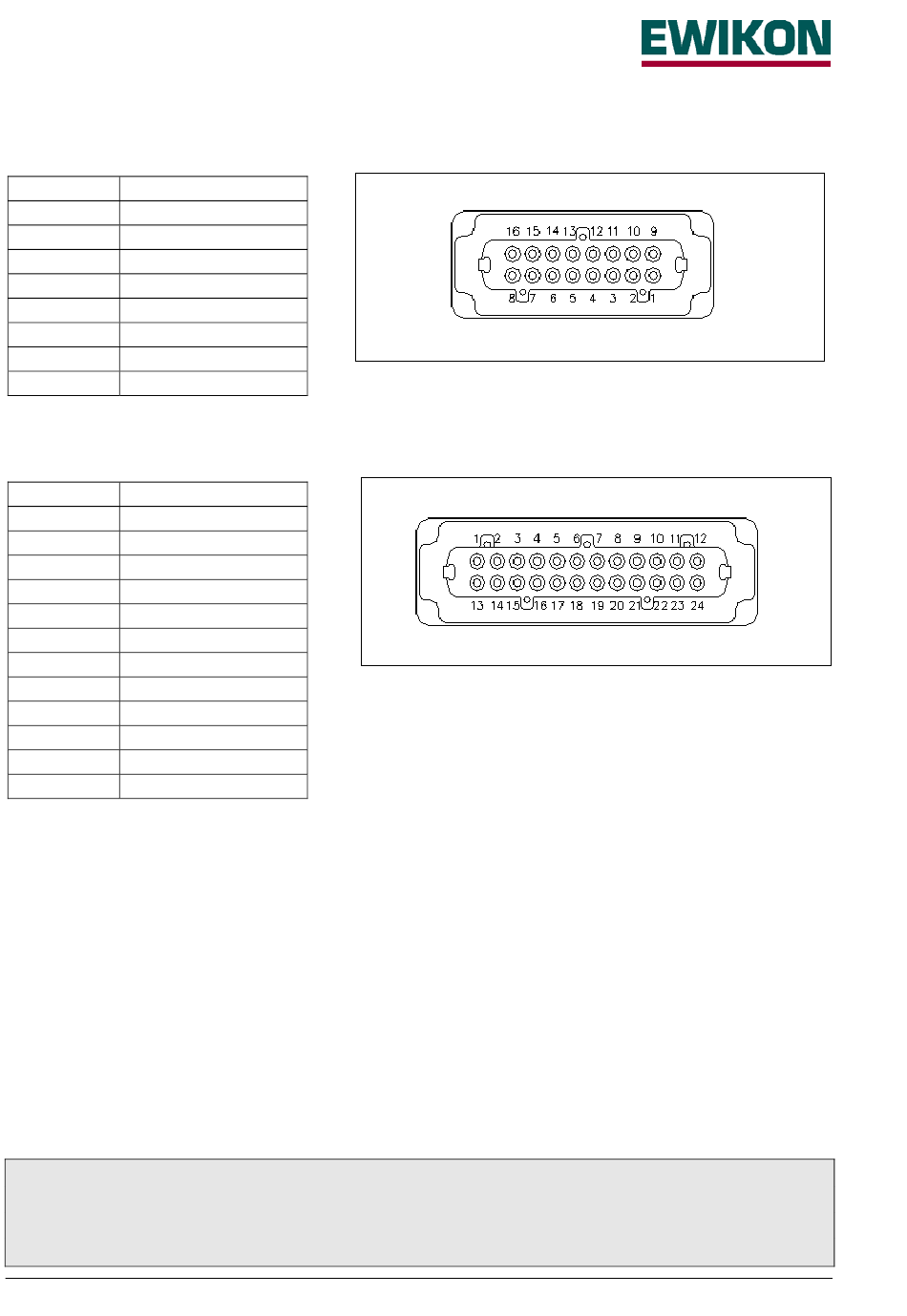

Lastanschluß 230V
Buchseneinsatz 16-polig für bis zu 8 Heizungen
Zone
Kontakt
1 + 9
1
2
2 + 10
3
3 + 11
4
4 + 12
5
5 + 13
6
6 + 14
7
7 + 15
8
8 + 16
Buchseneinsatz 24-polig für bis zu 12 Heizungen
Zone
Kontakt
1 + 13
1
2
2 + 14
3
3 + 15
4
4 + 16
5
5 + 17
6
6 + 18
7
7 + 19
8
8 + 20
9
9 + 21
10
10 + 22
11
11 + 23
12
12 + 24
Bei Regelgeräten mit größerer Kanalzahl wird die Belegung der weiteren Stecker entsprechend der Belegung des
ersten Steckers fortgeführt.
Bsp.: Bei Regelgerät 68010.240 (36 Zonen) ist die Zone 13 auf den Kontakten 1 + 13 des zweiten Steckers
aufgelegt, die Zone 25 auf den Kontakten 1 + 13 des dritten Steckers.
Betriebsanleitung HPS-C - TS
Seite 30 / 32
