Spray Pro™ Steuergerät
Das Spray Pro-Steuergerät zeigt verschiedene
Systemleistungsdaten an und überwacht diese, z.
B. Fahrzeuggeschwindigkeit und Dosierung. Das
Steuergerät kontrolliert nicht die Dosierung.
1. LCD-Anzeige
2. Wählhandrad
3. Total area (Gesamtäche)
4. Geschwindigkeit
5. Maßeinheit
Steuergerätanzeige - Wählhandrad
Stellen Sie mit dem Wählhandrad die Anzeige der
LCD-Anzeige auf Folgendes ein:
• Total area (Gesamtfläche)
Anzeige der gesamten zurückgelegten
Morgen (US), Hektar (SI) oder Quadradfuß
(TURF) seit dem letzten Drücken der
Reset-Kalibrierungstaste für diese Einstellung.
• Geschwindigkeit
Anzeige der Fahrgeschwindigkeit in Meilen
pro Stunde (bei Einstellung der Maßeinheit auf
US oder TURF) oder in Kilometer pro Stunde
(bei Einstellung der Maßeinheit auf SI).

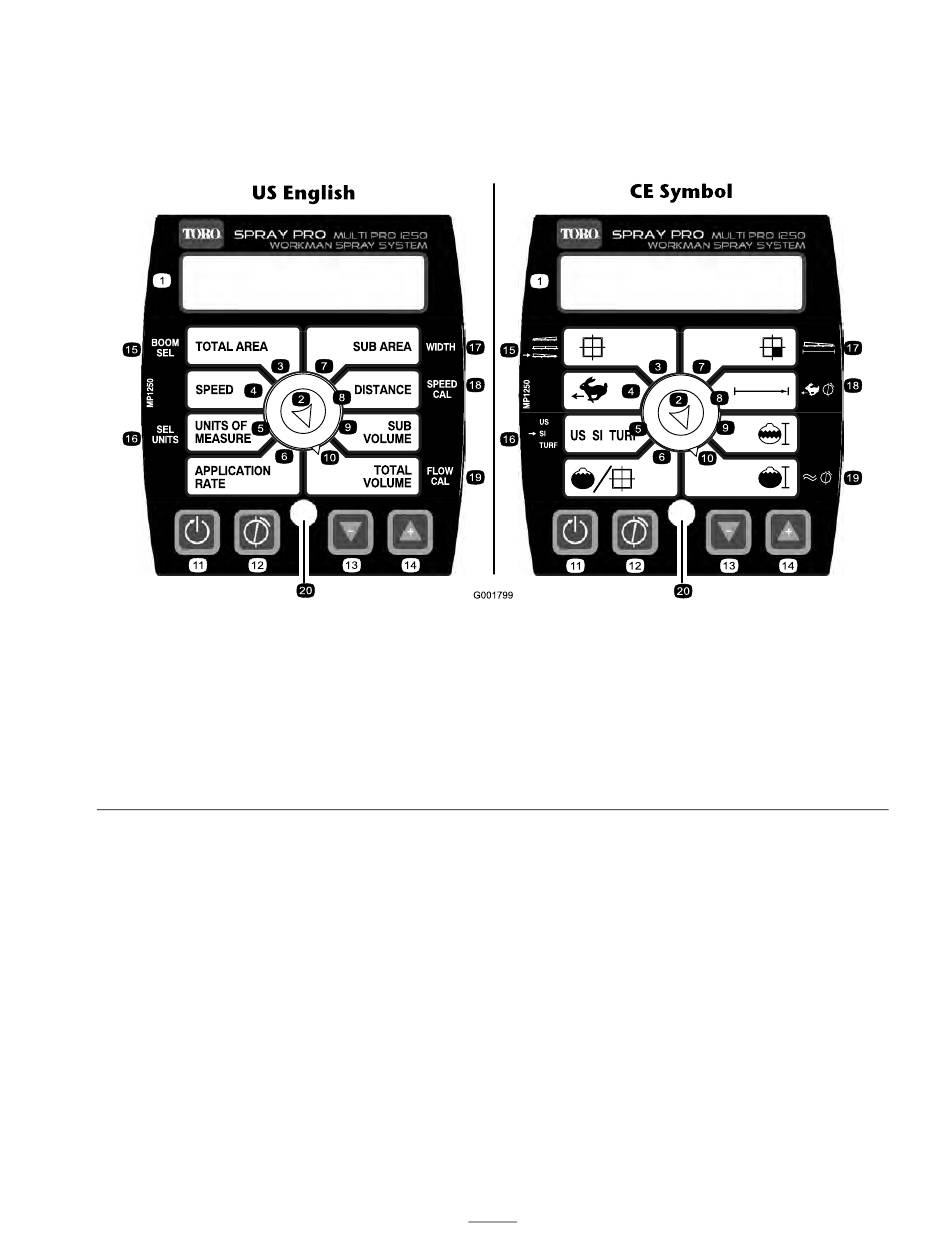

Bild 35
6. Dosierung
7. Distance (Distanz)
8. Sub Area (Teiläche)
9. Sub Volume (Teilvolumen) 14. Erhöhen, Taste zum
10. Total Volume (Gesamtvolu-
men)
Das Steuergerät besitzt eine LCD-Anzeige, auf
der die von Ihnen gewählten Daten angezeigt
werden, ein Wählhandrad und vier Tasten für das
Kalibrieren des Steuergeräts (Bild 35).
11. Zurücksetzen, Taste zum
Kalibrieren
12. Kalibrieren, Taste zum
Kalibrieren
13. Verringern, Taste zum
Kalibrieren
Kalibrieren
15. Spritzgestängeauswahl
• Maßeinheit
Anzeige der aktuell gewählten Maßeinheit:
– US (amerikanisches Maßeinheitssystem)
– SI (metrisches Maßeinheitssystem)
– TURF (entspricht US, die Volumenangaben
sind jedoch in amerikanischen Gallonen
pro 1.000 Quadratfuß anstelle von
amerikanischen Gallonen pro Morgen)
• Application Rate (Dosierung)
Anzeige der Dosierung in amerikanischen
Gallonen pro Morgen (US), Liter pro Hektar
(SI) oder US Gallonen pro 1000 Quadratfuß
(TURF).
33
16. Auswählen der Einheiten
17. Breite
18. Schnellkalibrierung
19. Flowmeter Calibration
(Durchussmesserkalibrie-
rung)
20. LED
