Prüfen der Kunststoffge-
lenkbüchsen
Prüfen Sie die Kunststoffgelenkbüchsen im
mittleren Spritzgestänge alle 400 Stunden
und/oder jährlich auf Beschädigung.
1. Stellen Sie das Sprühgerät auf einer ebenen
Fläche ab, aktivieren die Feststellbremse,
stellen Sie die Pumpe ab und ziehen Sie den
Zündschlüssel ab.
2. Fahren Sie die Spritzgestänge in die
Sprühstellung aus und stützen Sie die
Spritzgestänge mit Ständern oder Riemen von
einer Hebevorrichtung ab.
3. Wenn das Gewicht des Spritzgestänges
abgestützt ist, nehmen Sie die Schraube und
die Mutter ab, mit denen der Gelenkstift
am Spritzgestänge befestigt ist (Bild 47).
Entfernen Sie den Gelenkstift.

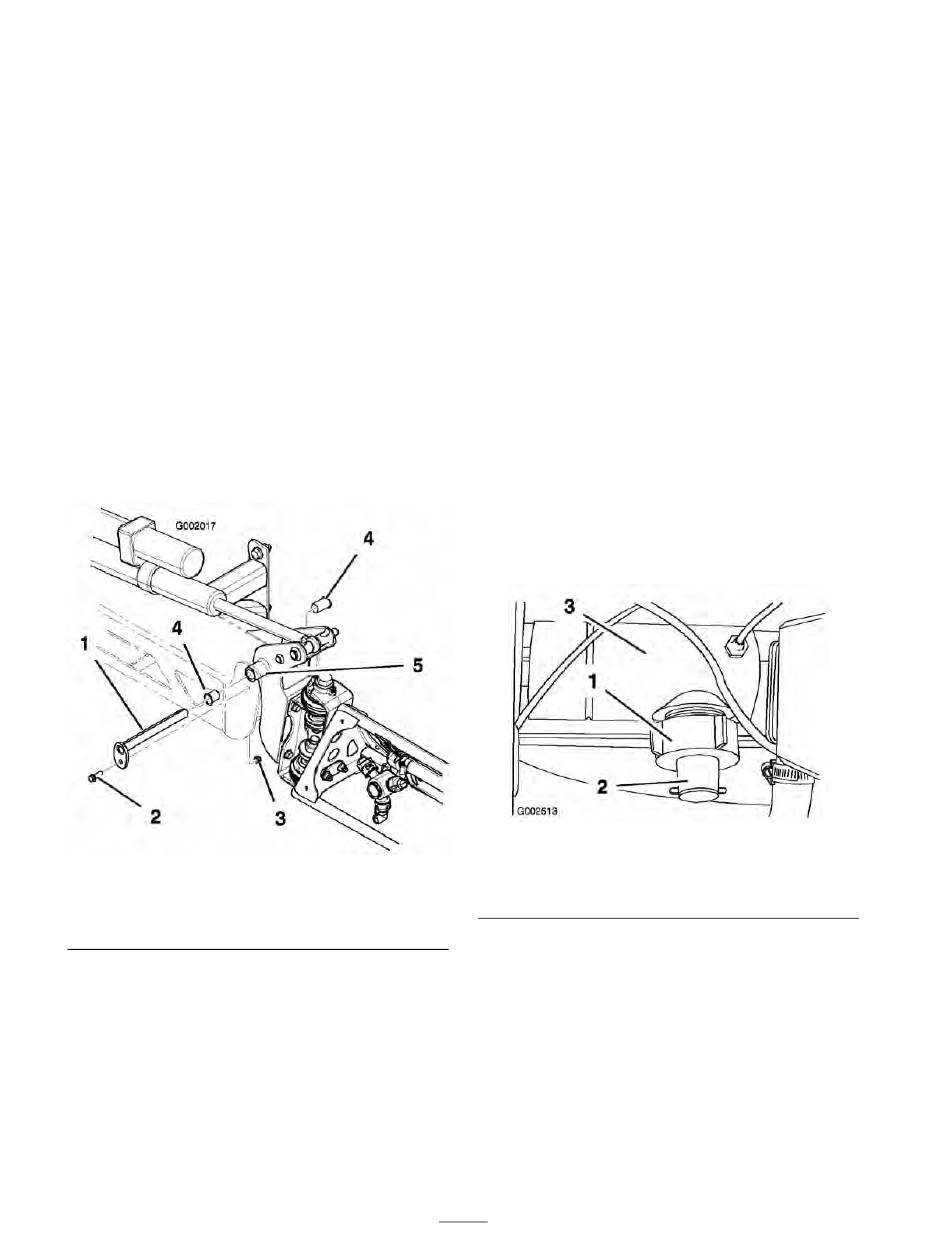

Bild 47
1. Schwenkstift
2. Schraube
3. Mutter
4. Nehmen Sie das Spritzgestänge und die
Gelenkhalterung vom mittleren Rahmen ab,
um die Kunststoffbüchsen zugänglich zu
machen.
5. Entfernen und prüfen Sie die
Kunststoffbüchsen von der Vorder-
und Rückseite der Gelenkhalterung (Bild 47).
Tauschen Sie beschädigte Büchsen aus.
4. Nylonbundbüchse
5. Schwenkhalterung
6. Bringen Sie etwas Öl auf die Kunststoffbüchsen
auf und setzen Sie sie in die Gelenkhalterung
ein.
7. Montieren Sie das Spritzgestänge und die
Gelenkhalterung im mittleren Rahmen und
richten Sie die Öffnungen aus (Bild 47).
8. Setzen Sie den Gelenkstift ein und befestigen
Sie ihn mit der vorher entfernten Schraube
und Mutter.
Wiederholen Sie den Schritt für jedes
Spritzgestänge.

Reinigung

Reinigen des Durchussmes-

sers

Sie müssen den Durchflussmesser ggf. reinigen,
um eine Verstopfung zu entfernen.
1. Entfernen Sie den Befestigungsdeckel vom
Gehäuse des Durchflussmessers (Bild 48).
1. Befestigungskappe
2. Schaufelrad
2. Ziehen Sie das Schaufelrad vorsichtig vom
Gehäuse ab.
3. Reinigen Sie das Gehäuse des
Durchflussmessers und das Schaufelrad
mit warmen Wasser und einer weichen
Bürste. Verwenden Sie ggf. milde Seifenlauge.
Entfernen Sie alle kleinen Metallrückstände.
Wichtig: Reinigen Sie den
Durchflussmesser nicht mit
Reinigungsmittel oder Benzin.
50
Bild 48
3. Durchussmesser:
Gehäuse
