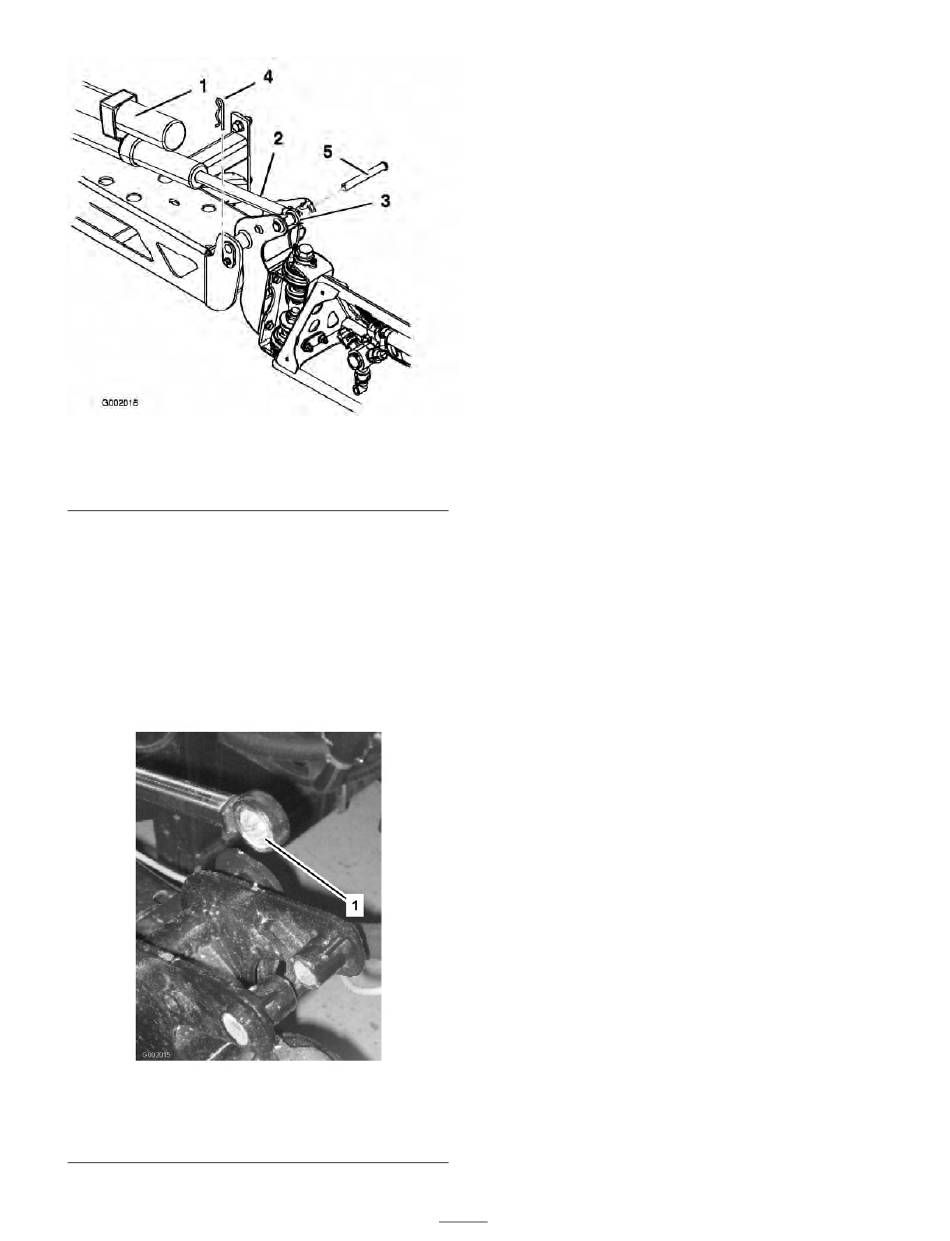

Bild 44
1. Aktuator
2. Aktuatorstange
3. Spritzgestängesplintgehäuse
3. Heben Sie das Spritzgestänge an und nehmen
Sie den Splint heraus (Bild 44). Senken Sie das
Spritzgestänge langsam auf den Boden ab.
4. Prüfen Sie den Splint auf Beschädigungen und
wechseln Sie ihn ggf. aus.
5. Drehen Sie das Lagerrende der Aktuatorstange
und schmieren Sie Schmiermitteln in das Lager
(Bild 45). Wischen Sie überflüssiges Fett ab.
Bild 45
Rechtes Spritzgestänge
1. Lager einschmieren
4. Splint
5. Stift
6. Heben Sie das Spritzgestänge an, um das
Scharnier mit der Aktuatorstange auszurichten.
Halten Sie das Spritzgestänge fest und setzen
Sie den Stift durch das Spritzgestängescharnier
und die Aktuatorstange ein (Bild 44).
7. Wenn der Stift eingesetzt ist, lassen Sie das
Spritzgestänge los und befestigen Sie den Stift
mit dem vorher abgenommenen Splint.
8. Wiederholen Sie die Schritte für jedes Lager
der Aktuatorstange.
Warten des
Sprühsystems
Prüfen der Schläuche
Prüfen Sie alle Schläuche des Sprühsystems
nach jeweils 200 Stunden auf Risse, undichte
Stellen oder andere Beschädigungen. Prüfen Sie
gleichzeitig die Anschlüsse und Befestigungen
auf ähnliche Beschädigungen. Wechseln Sie
beschädigte Schläuche und Anschlüsse aus.
Warten der Pumpe
Prüfen der Pumpe
Ein offizieller Vertragshändler von Toro
sollte alle 400 Stunden und/oder jährlich die
folgenden internen Pumpenbestandteile auf eine
Beschädigung prüfen:
• Pumpenmembran
• Druckanfeuchterblase
• Pumpenrückschlagventile
Wechseln Sie die Bestandteile bei Bedarf aus.
Einstellen des
Spritzgestängeaktuators
Prüfen Sie das Hydrauliköl des Aktuators alle 400
Stunden auf Luftblasen.
1. Stellen Sie das Sprühgerät auf einer ebenen
Fläche ab und senken Sie die Spritzgestänge in
die Sprühstellung ab.
2. Aktivieren Sie die Feststellbremse, stellen Sie
die Pumpe und den Motor ab und ziehen Sie
den Zündschlüssel ab.
