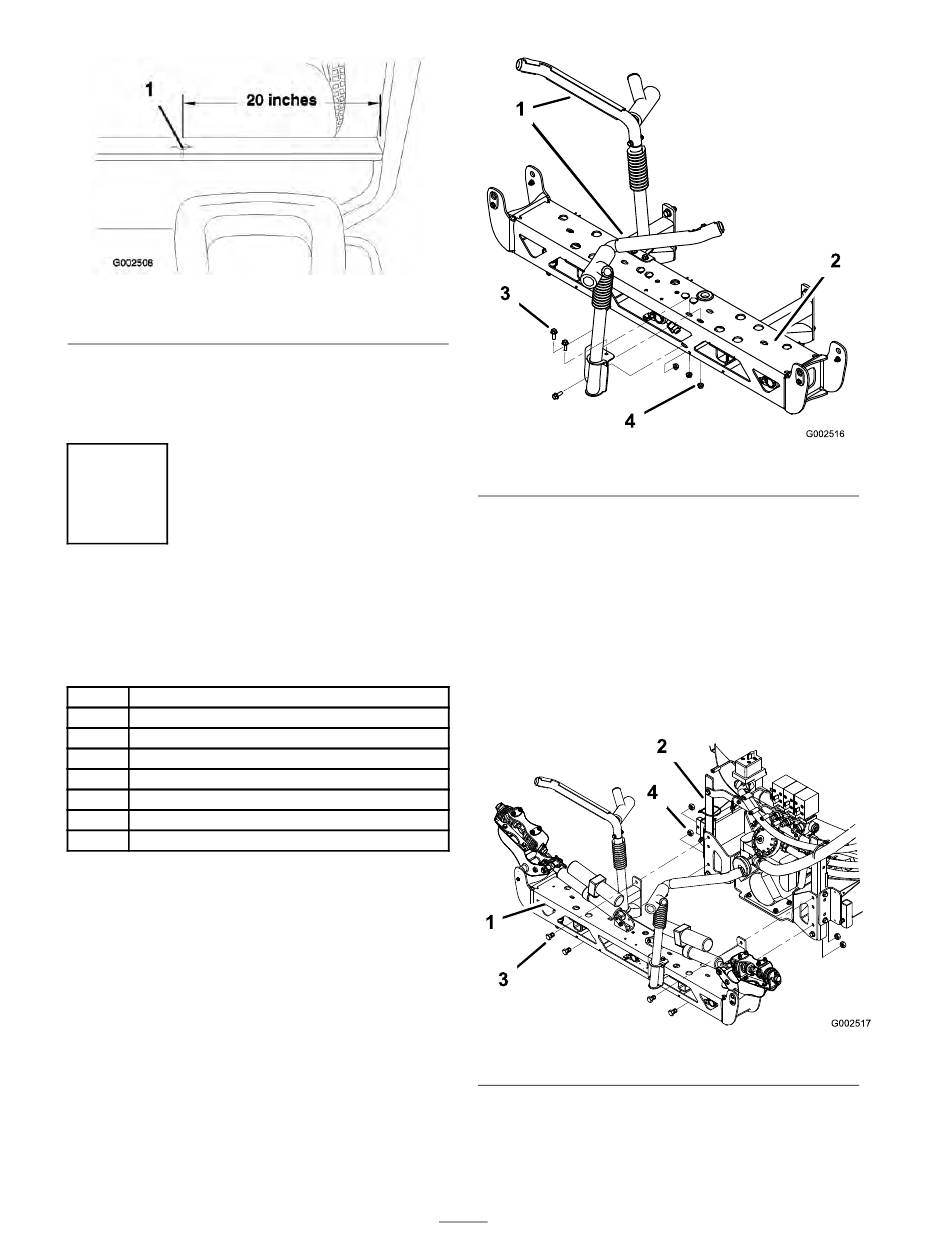

Bild 24
1. Bohren Sie ein Loch (1/4 Zoll)
8. Befestigen Sie den Kabelbaum des
Steuerkastens mit den Hakenclips an der
Konsole und dem Überrollschutz.
11
Montieren des
Spritzgestänges
Für diesen Arbeitsschritt erforderliche
Teile:
1
Mittleres Spritzgestänge
10
Schraube (3/8 x 1-1/4 Zoll)
10
Sicherungsmutter (3/8 Zoll)
2
Transportwiege für Spritzgestänge
4
Schraube (1/2 x 1-1/4 Zoll)
4
Bundmutter (1/2 Zoll)
1
Verlängerung für linkes Spritzgestänge
1
Verlängerung für rechtes Spritzgestänge
Verfahren
1. Nehmen Sie das mittlere Spritzgestänge aus
der Verpackung.
2. Montieren Sie die Transportwiegen der
Spritzgestänge mit 6 Schrauben (3/8 x 1-1/4
Zoll) und 6 Sicherungsmuttern (3/8 Zoll) am
mittleren Spritzgestänge. Richten Sie sie wie in
Bild 25 dargestellt aus
3. Befestigen Sie das mittlere Spritzgestänge
mit vier Schrauben (1/2 x 1-1/4 Zoll)
und vier Sicherungsmuttern (1/2 Zoll) am
Sprühsystem an den Rahmenbefestigungen des
Spritzgestänges, siehe Bild 26.
Hinweis: Für ein leichteres Ausrichten der
Löcher können Sie die Rahmenbefestigungen
des Spritzgestänges lösen und am mittleren
Spritzgestänge einstellen.
4. Schließen Sie die Aktuatoren des
Spritzgestänges an die entsprechenden
Anschlüsse am Sprühsystemkabelbaum an.
24
Bild 25
Bild 26
