Toro Workman 200 Spühsystem Bedienungsanleitung Seite 22

Inhaltsverzeichnis

Werbung

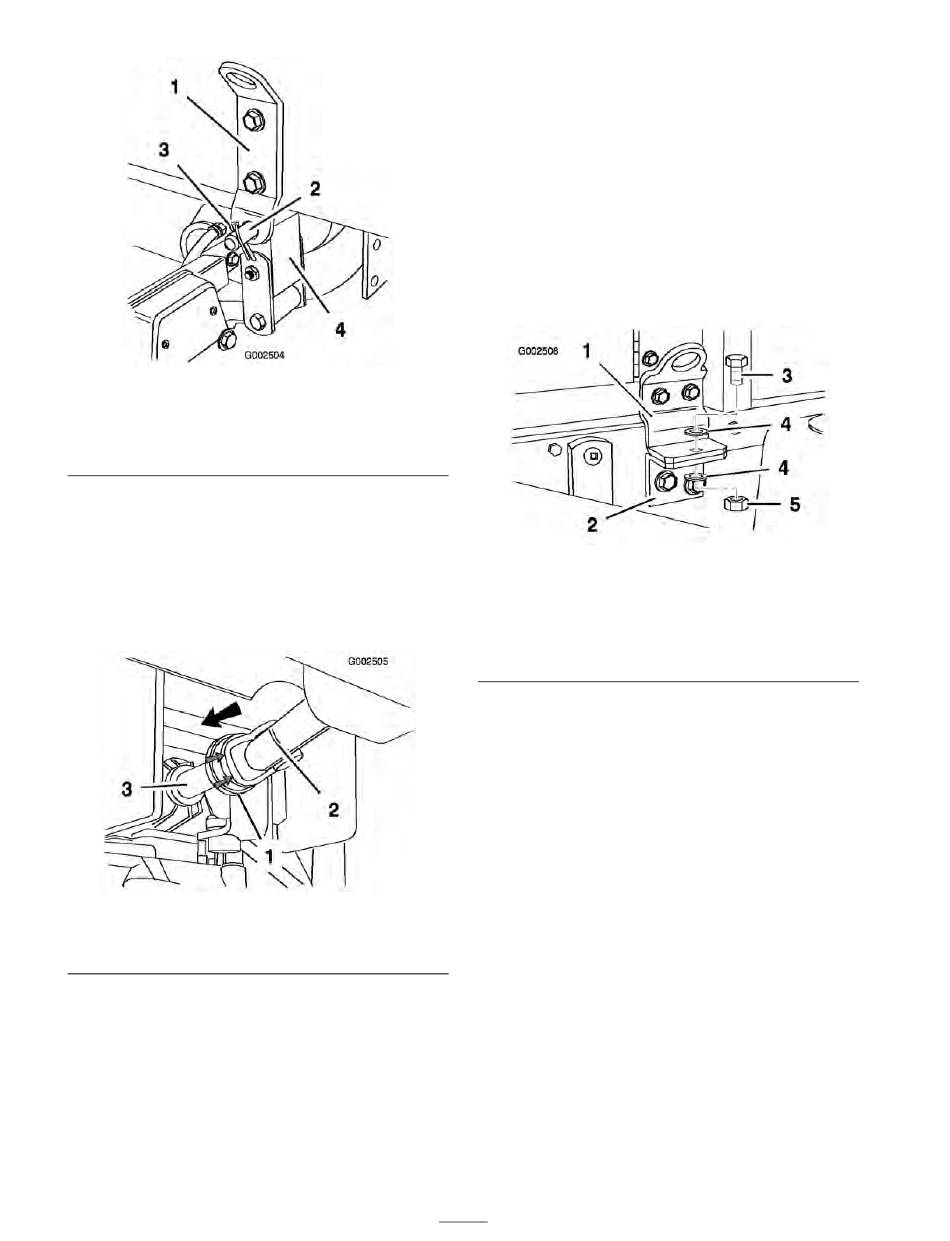

Bild 19
Abbildung zeigt linke Seite
1. Drehansatz
2. Splint (3/4 Zoll)
6. Setzen Sie einen Splint (3/4 Zoll) und zwei
Klappstecker in den Drehansatz ein, um den
Behälter am Rahmen zu befestigen (Bild 19).
7. Wiederholen Sie den Schritt an der anderen
Seite.
8. Schließen Sie den Pumpenantrieb an:
Bild 20
1. Gummihaube
2. Zapfwellenantrieb
• Ziehen Sie die Gummihaube vorne am
Zapfwellenantrieb (ZWA) nach hinten
(Bild 20).
• Montieren Sie die Antriebswelle auf der
ZWA-Abtriebswelle (Bild 20).
3. Klappstecker
4. Fahrzeugchassis
3. Zapfwellenabtriebswelle
Wichtig: Vergewissern Sie sich, dass
der Zapfwellenantrieb befestigt ist. Die
Arretierkugeln müssen in der Rille der
Abtriebswelle sitzen.
9. Richten Sie die vorderen Befestigungshalterun-
gen mit den vorher montierten Haltebügeln
aus.
10. Befestigen Sie das Behältergestell mit einer
Schraube (1/2 x 1-1/2 Zoll), zwei Scheiben
(1/2 Zoll) und einer Sicherungsmutter (1/2
Zoll) am Rahmen, siehe Bild 21.
Abbildung zeigt linke Seite
1. Vordere Befestigungshalte-
rung
2. Haltebügel
3. Schraube (1/2 x 1-1/2 Zoll)
11. Wiederholen Sie diese Schritte für die vordere
Befestigungshalterung und den Haltebügel auf
der anderen Seite.
22
Bild 21
4. Scheibe (1/2 Zoll)
5. Sicherungsmutter(1/2 Zoll)
