5. Schalten Sie das System ein und fahren Sie die
Aktuatorstangen des Spritzgestänges mit den
Hubschaltern des Spritzgestänges aus. Dies
ermöglicht den Einbau der Verlängerungen für
das linke und rechte Spritzgestänge.
6. Nehmen Sie die vier Schrauben, vier Scheiben
und vier Muttern an der Scharnierplatte ab.
7. Montieren Sie die Spritzgestängeverlängerung
mit den in Schritt 6 entfernten vier Schrauben,
vier Scheiben und vier Muttern an der
Scharnierplatte des mittleren Spritzgestänges,
siehe Bild 27.
Hinweis: Stellen Sie sicher, dass alle
Sprühköpfe nach hinten zeigen.

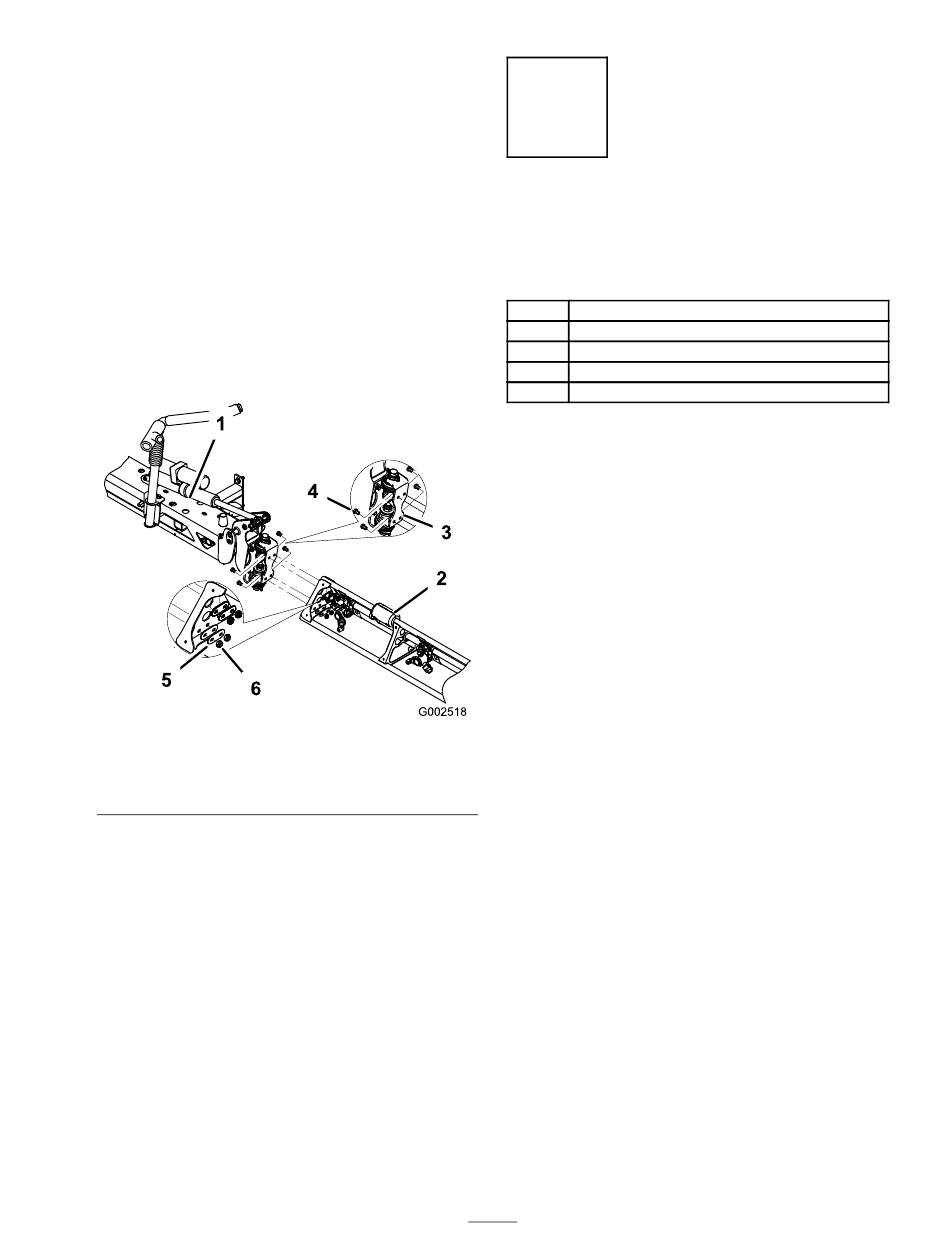

Bild 27
1. Mittleres Spritzgestänge
2. Spritzgestängeverlängerung 5. Scheibe
3. Scharnierplatte
8. Wiederholen Sie Schritt 7 mit der anderen
Spritzgestängeverlängerung an der anderen
Seite des mittleren Spritzgestänges.
Hinweis: Stellen Sie sicher, dass alle
Sprühköpfe nach hinten zeigen.
4. Schraube
6. Mutter
12
Montieren der
Spritzgestängeschläuche
Für diesen Arbeitsschritt erforderliche
Teile:
3
Schlauchklemmen
2
R-Schelle
2
Ansatzschraube
2
Scheibe
2
Mutter
Verfahren
1. Verlegen Sie die Spritzgestängeschläuche wie
in Bild 28 dargestellt.
25
