12. Verlegen Sie den Kabelbaum mit dem
vorhandenen Kabel entlang des linken
Rahmens wieder zum Geschwindigkeitssensor
zurück (Bild 9).
13. Schließen Sie den elektrischen Stecker am
Geschwindigkeitssensor an.
14. Befestigen Sie den Kabelbaum mit
Drahtbinden an den vorhandenen Kabeln
und achten Sie darauf, dass er nicht mit
beweglichen Teilen oder Wärmequellen in
Berührung kommt.
15. Setzen Sie die vordere Haube auf und
befestigen Sie sie mit den vorher entfernten
Schrauben.
5
Einbauen der Schaltkasten-
befestigung
Für diesen Arbeitsschritt erforderliche
Teile:
1
Adapterhalterung
4
Schraube (1/4 x 3/4 Zoll)
4
Bundmutter (1/4 Zoll)
1
Schaltkastenbefestigung
4
Schraube (5/16 x 1 Zoll)
4
Sicherungsmutter (5/16 Zoll)
Verfahren
Bei einigen Fahrzeugen ist die Steuerungsbe-
festigungsplatte an derselben Stelle wie das
Handgas am Armaturenbrett befestigt. Wenn
der Handgashebel installiert ist, muss er vom
Armaturenbrett abgenommen werden, um die
Steuerungsbefestigungsplatte zu montieren.
Weitere Informationen zum Entfernen und
Montieren des Handgashebels finden Sie in der
Bedienungsanleitung des Handgashebels.

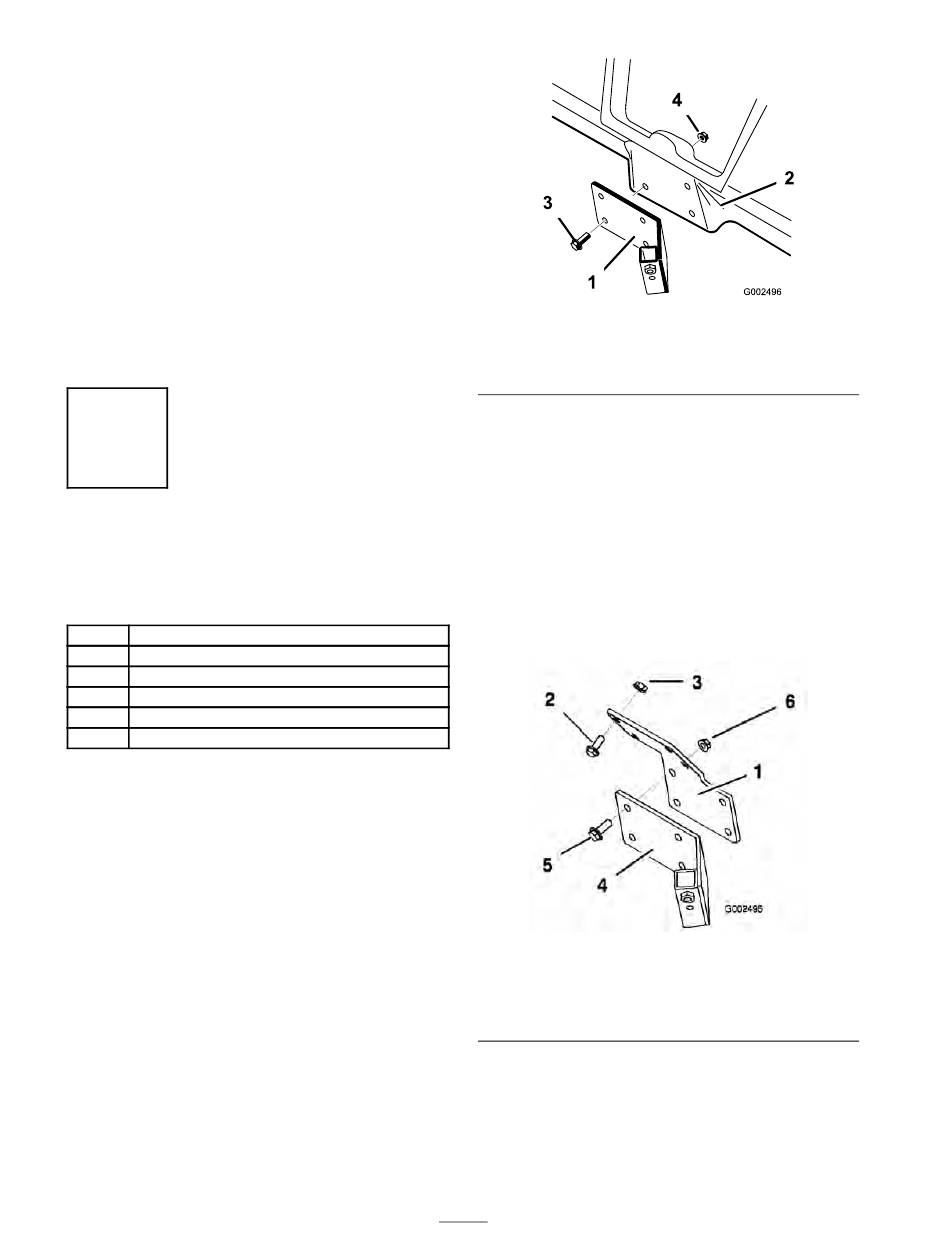

Montieren Sie die Schaltkastenbefestigung
mit drei Schrauben (5/16 x 1 Zoll) und
drei Sicherungsmuttern (5/16 x 1 Zoll) am
Armaturenbrett des Workman (oder an einer
Adapterplatte), siehe Bild 10.
Hinweis: Bei einigen älteren Workman werden
vier Schrauben und Sicherungsmuttern verwendet.
1. Schaltkastenbefestigung
2. Armaturenbrett
Einbauen der Adapterplatte
Wenn das Sprühsystem an einen Workman mit
einer Seriennummer von 239999999 oder niedriger
installiert wird, müssen Sie die Adapterplatte,
die Schrauben und Muttern verwenden, die als
Einzelteile geliefert wurden.
Bauen Sie die Adapterplatte mit vier Schrauben
(1/4 x 3/4 Zoll) und vier Bundmuttern (1/4
Zoll) am Armaturenbrett des Workman ein, siehe
Bild 11
1. Adapterplatte
2. Schraube (1/4 x 3/4 Zoll)
3. Bundmutter (1/4 Zoll)
18
Bild 10
3. Schraube (5/16 x 1 Zoll)
4. Sicherungsmutter (5/16
Zoll)
Bild 11
4. Steuerungsbefestigung
5. Schraube (5/16 x 1 Zoll)
6. Sicherungsmutter (5/16
Zoll)
