9
Montieren des
Behältergestells
Für diesen Arbeitsschritt erforderliche
Teile:
1
Behälter und Behältergestell
2
Lastösenbolzen
4
Klappstecker
2
Schraube (1/2 x 1-1/2 Zoll)
4
Scheiben (1/2 Zoll)
2
Muttern (1/2 Zoll)
Verfahren
Der Sprühsystembehälter stellt eine
Gefahrenstelle mit gespeicherter Energie
dar. Wenn der Behälter bei der Montage
oder dem Ausbau nicht richtig festgehalten
wird, kann er herunterfallen und Sie oder
Unbeteiligte verletzen.
Stützen Sie den Sprühsystembehälter
beim Einbau, dem Ausbau oder
bei Wartungsarbeiten, wenn die
Haltebefestigungen abgenommen
sind, mit Riemen oder einem Flaschenzug
ab.
1. Heben Sie das Behältergestell mit einer
Hebevorrichtung an und positionieren Sie es
über dem Fahrzeugchassis. Die Pumpe und
das Ventil sollten nach hinten zeigen.

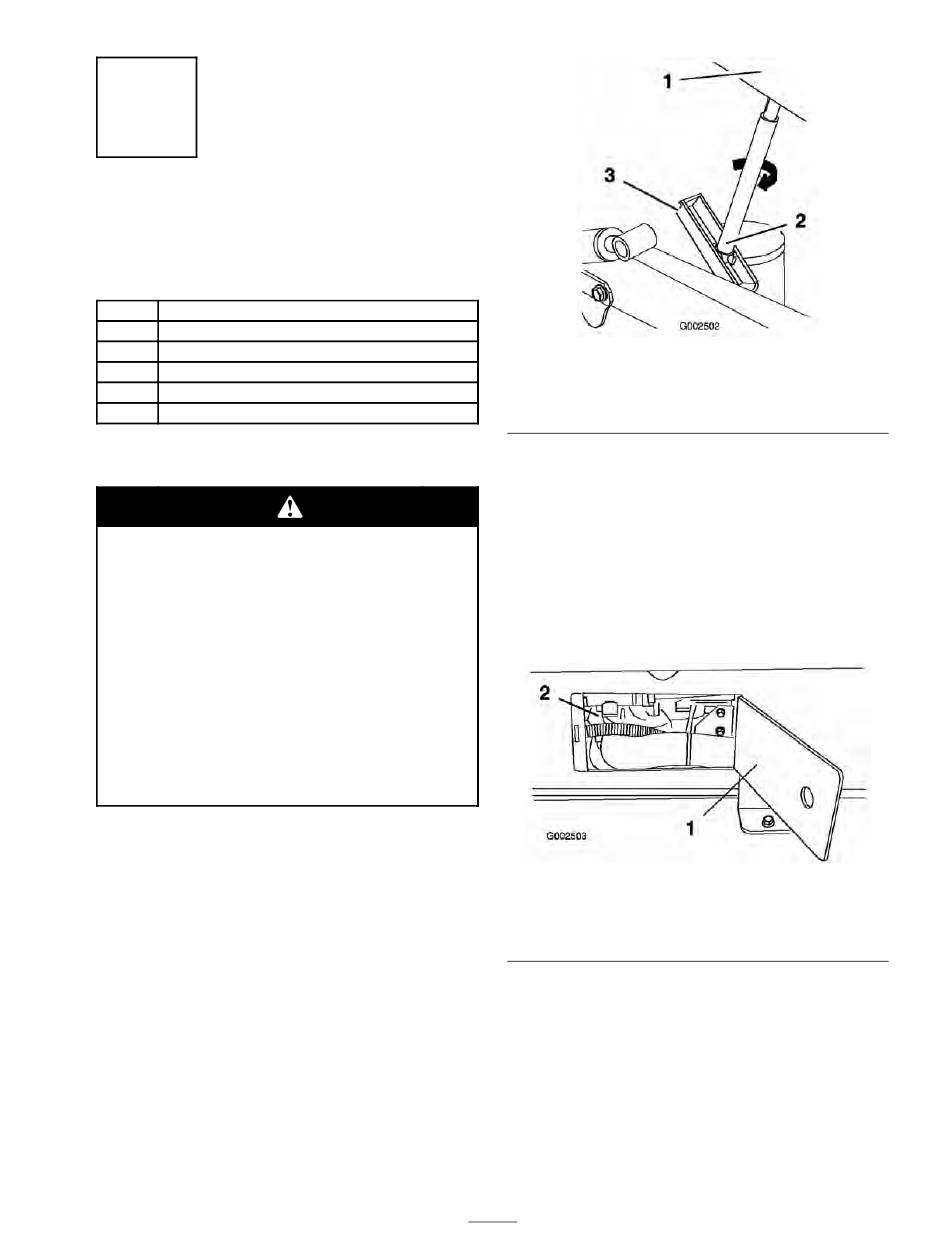

2. Drehen Sie die Haltestange um 90°
und schieben Sie sie langsam durch die
Haltestangenstütze (Bild 17), während Sie das
Behältergestell langsam absenken.
1. Behältergestell
2. Stützstange, um 90°
gedreht
3. Wenn die Stützstange durch die Stütze
geschoben ist, drehen Sie die Haltestange
um 90°, um sie in der Stütze zu befestigen.
Senken Sie dann das Behältergestell auf das
Fahrzeugchassis ab.
4. Öffnen Sie die beiden Zugangsplatten an
beiden Seiten des Behältergestells und stellen
Sie sicher, dass keine Schläuche oder Kabel
gequetscht sind (Bild 18).
Abbildung zeigt die rechte Seite
1. Zugangsplattentür
Wichtig: Wenn Schläuche oder Kabel am
Behältergestell gequetscht oder geknickt
sind, heben Sie das Gestell an, ändern Sie
die Position und binden Sie Schläuche
oder Kabel fest.
5. Richten Sie den Drehansatz hinten am
Behältergestell mit der Öffnung hinten am
Fahrzeugchassis aus (Bild 19).
21
Bild 17
3. Stützstangenstütze
Bild 18
2. Innere des Behältergestells
