7
Montieren der
Anbaugeräte-Haltebügel
Für diesen Arbeitsschritt erforderliche
Teile:
2
Haltebügel
Verfahren
1. Nehmen Sie die beiden hinteren Schrauben
und Bundmuttern an der Hubzylinderhalterung
ab. Bewahren Sie die Befestigungsteile für eine
spätere Verwendung auf.
2. Montieren Sie die Anbaugeräte-Haltebügel mit
den zwei vorher entfernten Schrauben und
Bundmuttern (Bild 15).

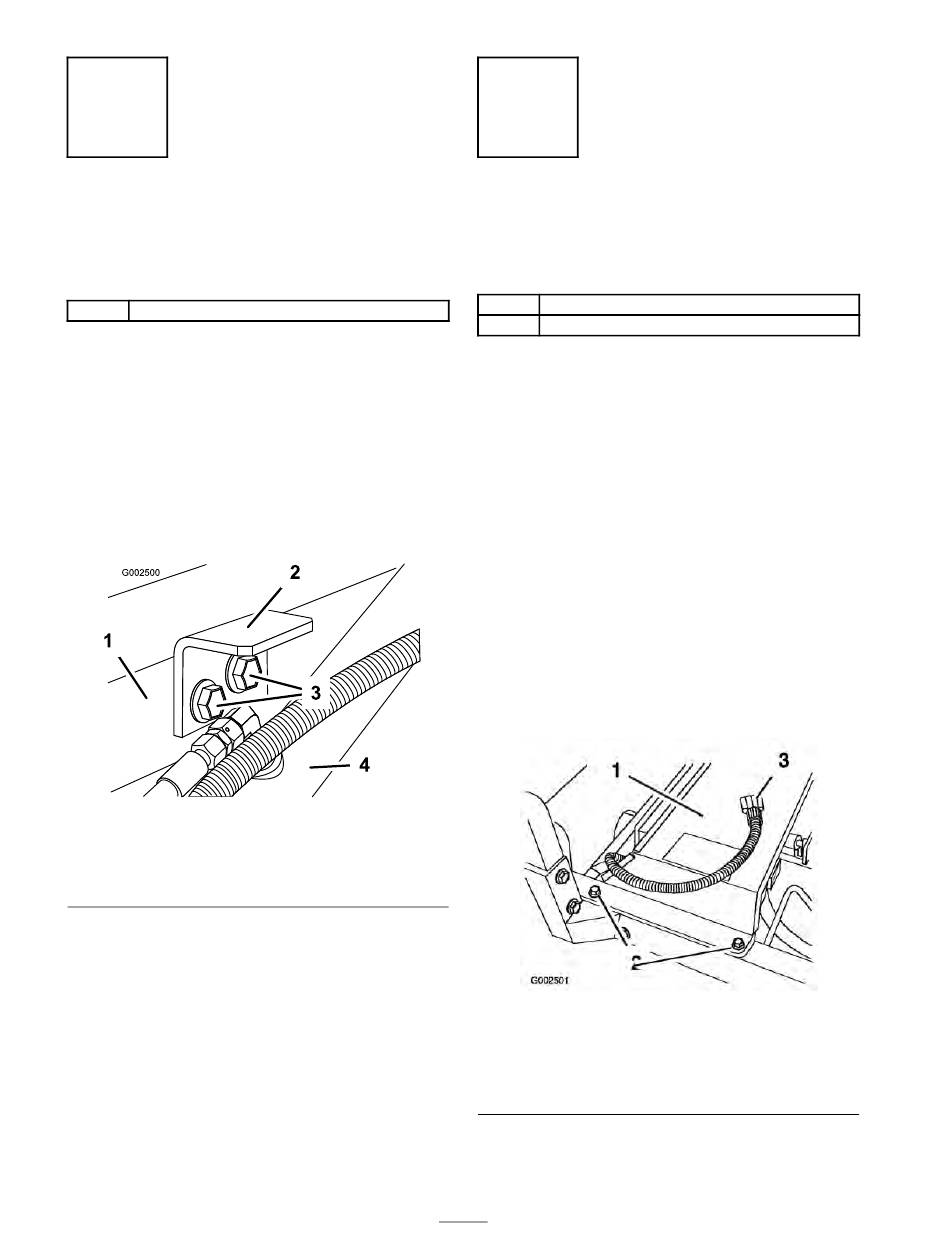

Bild 15
Bild zeigt linke Seite
1. Hubzylinderhalterung
2. Haltebügel
3. Wiederholen Sie die Schritte, um den
Haltebügel auf der anderen Seite zu montieren.
3. Schrauben
4. Hubzylinder
8
Montieren der
Kühlerabdeckung
Für diesen Arbeitsschritt erforderliche
Teile:
1
Kühlerabdeckung
4
Schraube (1/4 x 3/4 Zoll)
Verfahren
Die Kühlerabdeckung wird mit einer zusätzlichen
Platte ausgeliefert, die für luftgekühlte Fahrzeuge
montiert ist. Nehmen Sie die zusätzliche
Platte ab, wenn Sie die Abdeckung an einem
flüssigkeitsgekühlten Fahrzeug montieren.
1. Ermitteln Sie den Stromanschluss des
Sprühsystems am vorher eingebauten
Kabelbaum.
2. Montieren Sie die Kühlerabdeckung über den
Fahrzeugkühler (Bild 16).
Wichtig: Vergewissern Sie sich, dass
der Stromanschluss des Sprühsystems
zur Fahrzeugvorderseite verlegt und nicht
unter der Kühlerabdeckung eingeklemmt
ist.
Bild zeigt linke Seite
1. Kühlerabdeckung
2. Schraube (3/8 x 1 Zoll)
3. Befestigen Sie die Abdeckung mit den vier
Schrauben (3/8 x 1 Zoll) am Rahmen.
20
Bild 16
3. Stromanschluss des
Sprühsystems
