6

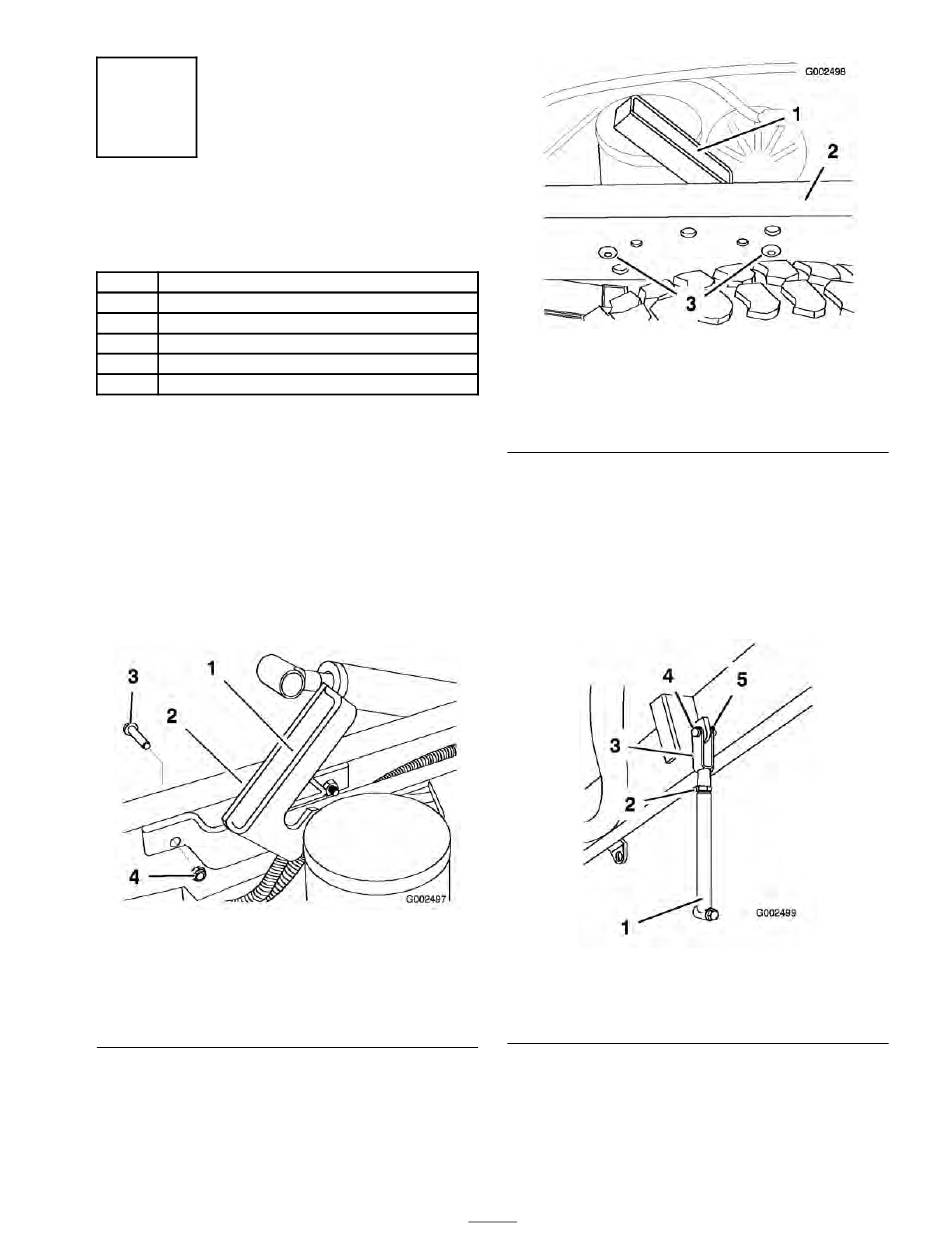

Einbauen der Stützstange
Für diesen Arbeitsschritt erforderliche
Teile:
1
Stützhalterung
2
Innensechskantschrauben (3/8 x 1 Zoll)
2
Sicherungsmutter (3/8 Zoll)
1
Stützstange
1
Lastösenbolzen
1
Splint
Verfahren
1. Nehmen Sie das Hinterrad und den
Hinterreifen ab. Bewahren Sie alle Teile auf.
2. Montieren Sie die Stützstange innen an der
linken Rahmenschiene. Verwenden Sie zwei
Innensechskantschrauben ((3/8 x 1 Zoll))
und zwei Sicherungsmuttern ((3/8 Zoll)),
siehe Bild 12 und Bild 13. Ziehen Sie die
Radmuttern auf 30 ± 4 Nm an.
Bild 12
Innenansicht
1. Stützstange
2. Linke Rahmenschiene
3. Montieren Sie das linke Hinterrad und den
Hinterreifen.
3. Innensechskantschraube
(3/8 x 1 Zoll)
4. Sicherungsmutter (3/8
Zoll)
Außenansicht ohne Stoßstange.
1. Stützstange
2. Linke Rahmenschiene
4. Montieren Sie ggf. die Stützstange,
Sicherungsmutter und das Joch (ziehen Sie sie
nicht fest) (Bild 13).
5. Bauen Sie die Stützstange innen am hinteren
linken Behältergestellrahmen mit einem
Splint und einem Lastösenbolzen am Joch ein
(Bild 14).
1. Stützstange
2. Klemmmutter
3. Joch
6. Biegen Sie den Splint, um die Stützstange
richtig zu befestigen.
19
Bild 13
3. Innensechskantschraube
(3/8 x 1 Zoll)
Bild 14
4. Lastösenbolzen
5. Splint
