Aufbau und Funktion
2.3
Aufbau der Bedieneinheit Quantron-Guide

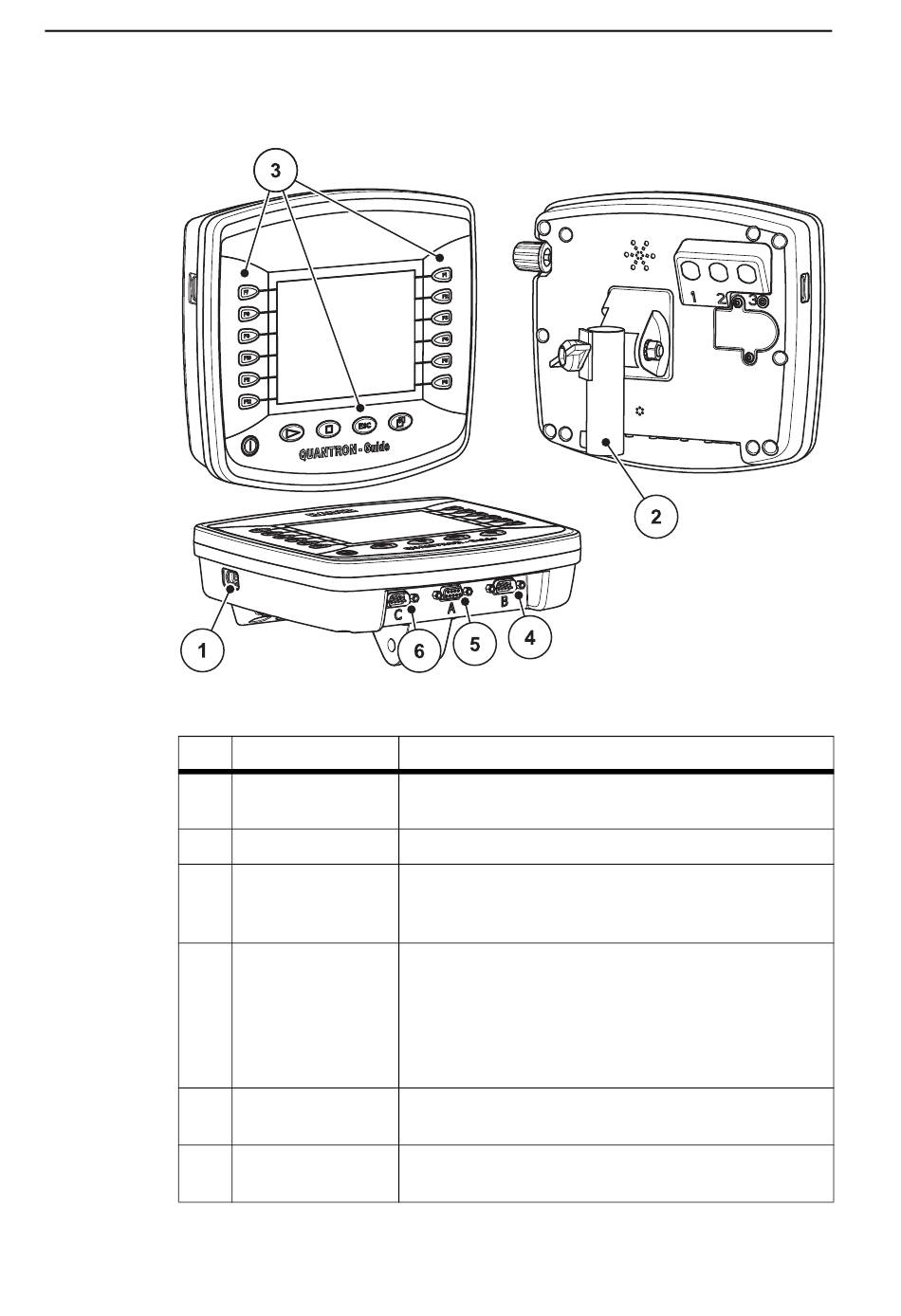

Bild 2.1:
Nr.
1
2
3
4
5
6
6
Bedieneinheit Quantron-Guide
Bezeichnung
Funktion
USB-Port mit Ab-
Für den Datenaustausch und zum Update des Rech-
deckung
ners. Abdeckung schützt vor Verschmutzung.
Gerätehalterung
Befestigung der Bedieneinheit am Traktor.
Bedienfeld
Bestehend aus Folientasten zur Bedienung des Ge-
räts und dem Display zur Anzeige von Betriebsbil-
dern.
Datenanschluss
Serielle Schnittstelle (RS232) mit LH 5000 und
V24
ASD Protokoll, geeignet zum Anschluss eines Y-
RS232-Kabels zur Anbindung an ein Fremdterminal.
Steckverbindung (DIN 9684-1/ISO 11786) zum An-
schluss des 7-poligen auf 8-poligen Kabels für den
Geschwindigkeitssensor.
Stromversorgung
3-polige Steckverbindung nach DIN 9680 /
ISO 12369 zum Anschluss der Stromversorgung.
GPS-Empfänger
9-polige Steckverbindung zum Anschluss des GPS-
Empfängers an der Quantron-Guide.
