Anbau und Installation
3
Schematische Anschlussübersicht:
8
9
km/h
7
5
4
6
10
+
-
2
3
1
11
11

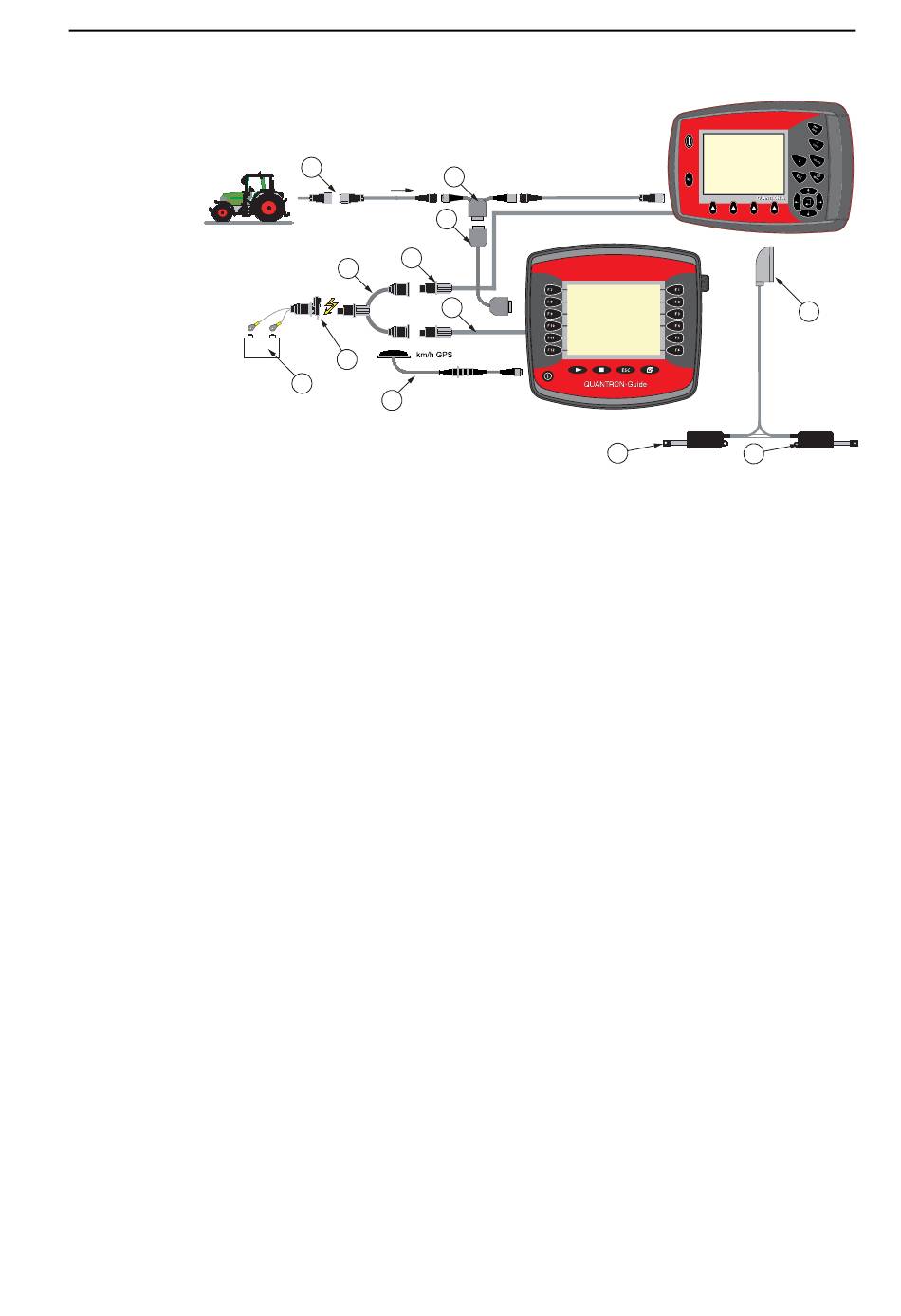

Bild 3.2:
Schematische Anschlussübersicht
[1] GPS-Kabel und Empfänger
[2] 3-polige Steckverbindung nach DIN 9680 / ISO 12369
[3] Batterie
[4] Y-Kabel (3-polige Steckverbindung nach DIN 9680 / ISO 12369)
[5] Stromversorgung Quantron A/E/E2
[6] Stromversorgung Quantron-Guide
[7] Nullmodemkabel (V24 RS232-Schnittstelle)
[8] 7-polige Steckverbindung nach DIN 9684
[9] Y-Kabel (V24 RS232-Schnittstelle)
[10] 39-poliger Maschinenstecker
[11] Aktuator Dosierschieber links/rechts
11
