Bedienelemente
An der Bedieneinheit Quantron-Guide sind Gruppen aus Funktionstasten Links
und Rechts angeordnet.
Die Belegung der Funktionstasten ist abhängig von den angezeigten Menübil-
dern. Generell wird eine Funktion durch das Drücken der Funktionstaste neben
dem Symbol ausgeführt.
Funktionstasten, denen kein Symbol nebengestellt ist, haben in den entspre-
chenden Menübildern keine Funktionalität.
Bild 2.2:
Nr.
1
2
3
4
5
6
7
8

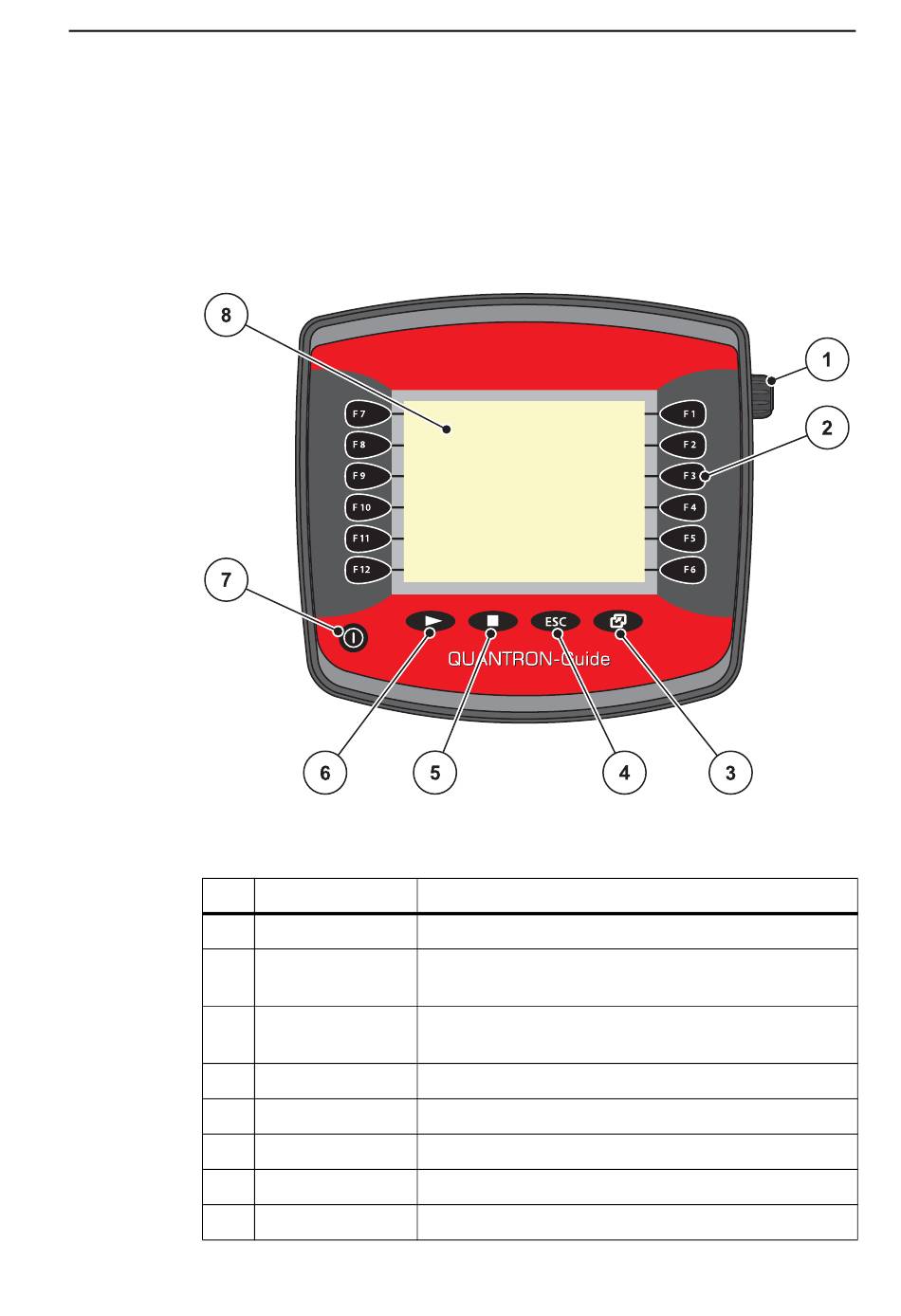

Bedienfeld Quantron-Guide Vorderseite
Bezeichnung
Funktion
Scrollrad
Zum Wechseln in den Menüs und Eingabefeldern
Funktionstasten
Anwahl der neben der Funktionstaste im Display an-
gezeigten Funktionen.
Menütaste
Anzeige der vorhandenen Menüs: Service, Task Ma-
nager und Track Leader
Bedientaste
Keine Funktion
Bedientaste
Keine Funktion
Bedientaste
Keine Funktion
Ein/Aus
Ein-/Ausschalten des Gerätes
Display
Anzeige der Betriebsbilder
