3 Anbau und Installation

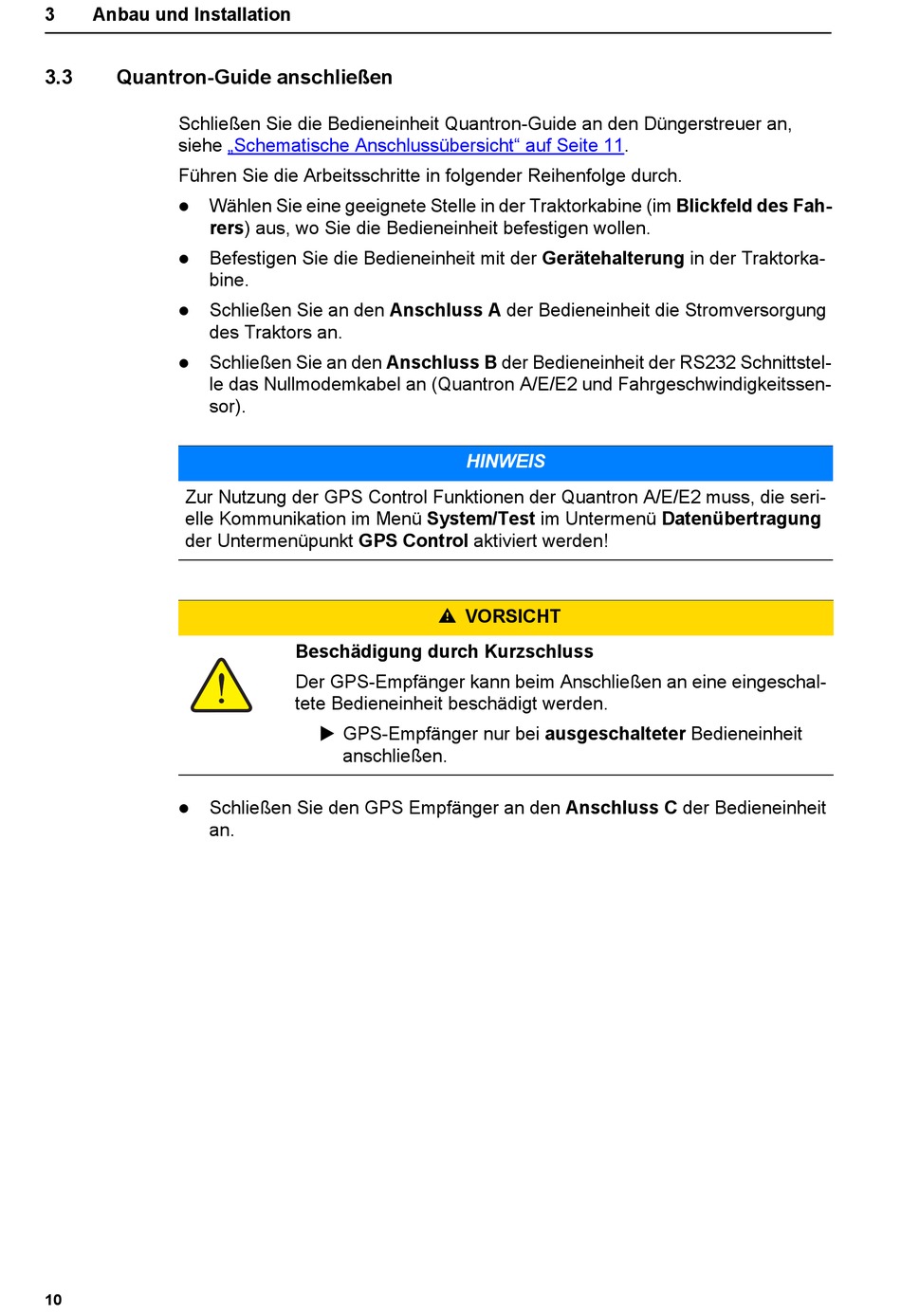

3.3 Quantron-Guide anschließen
Schließen Sie die Bedieneinheit Quantron-Guide an den Düngerstreuer an,
siehe
Führen Sie die Arbeitsschritte in folgender Reihenfolge durch.
Wählen Sie eine geeignete Stelle in der Traktorkabine (im Blickfeld des Fah-

rers) aus, wo Sie die Bedieneinheit befestigen wollen.
Befestigen Sie die Bedieneinheit mit der Gerätehalterung in der Traktorka-

bine.
Schließen Sie an den Anschluss A der Bedieneinheit die Stromversorgung

des Traktors an.
Schließen Sie an den Anschluss B der Bedieneinheit der RS232 Schnittstel-

le das Nullmodemkabel an (Quantron A/E/E2 und Fahrgeschwindigkeitssen-
sor).
Zur Nutzung der GPS Control Funktionen der Quantron A/E/E2 muss, die seri-
elle Kommunikation im Menü System/Test im Untermenü Datenübertragung
der Untermenüpunkt GPS Control aktiviert werden!
Schließen Sie den GPS Empfänger an den Anschluss C der Bedieneinheit

an.
10
„Schematische Anschlussübersicht" auf Seite
Beschädigung durch Kurzschluss
Der GPS-Empfänger kann beim Anschließen an eine eingeschal-
tete Bedieneinheit beschädigt werden.
 GPS-Empfänger nur bei ausgeschalteter Bedieneinheit
anschließen.
11.
HINWEIS
n VORSICHT
