4.10.1 GPS Empfänger
Der Abstand x ist ab dem Koppelpunkt des Streuers berechnet. Dies bedeutet:
Zu diesem Abstand ist noch der Abstand GPS Empfänger/Koppelpunkt Streuer
zu addieren und in den Maschinendaten GPS Empfänger vorn/hinten einzu-
geben, siehe Kapitel
Folgende Werte müssen eingestellt werden:
Versatz von Längsachse/Position GPS Empfänger,

-
Abstand von Position GPS Empfänger/Koppelpunkt Streuer,

-
1

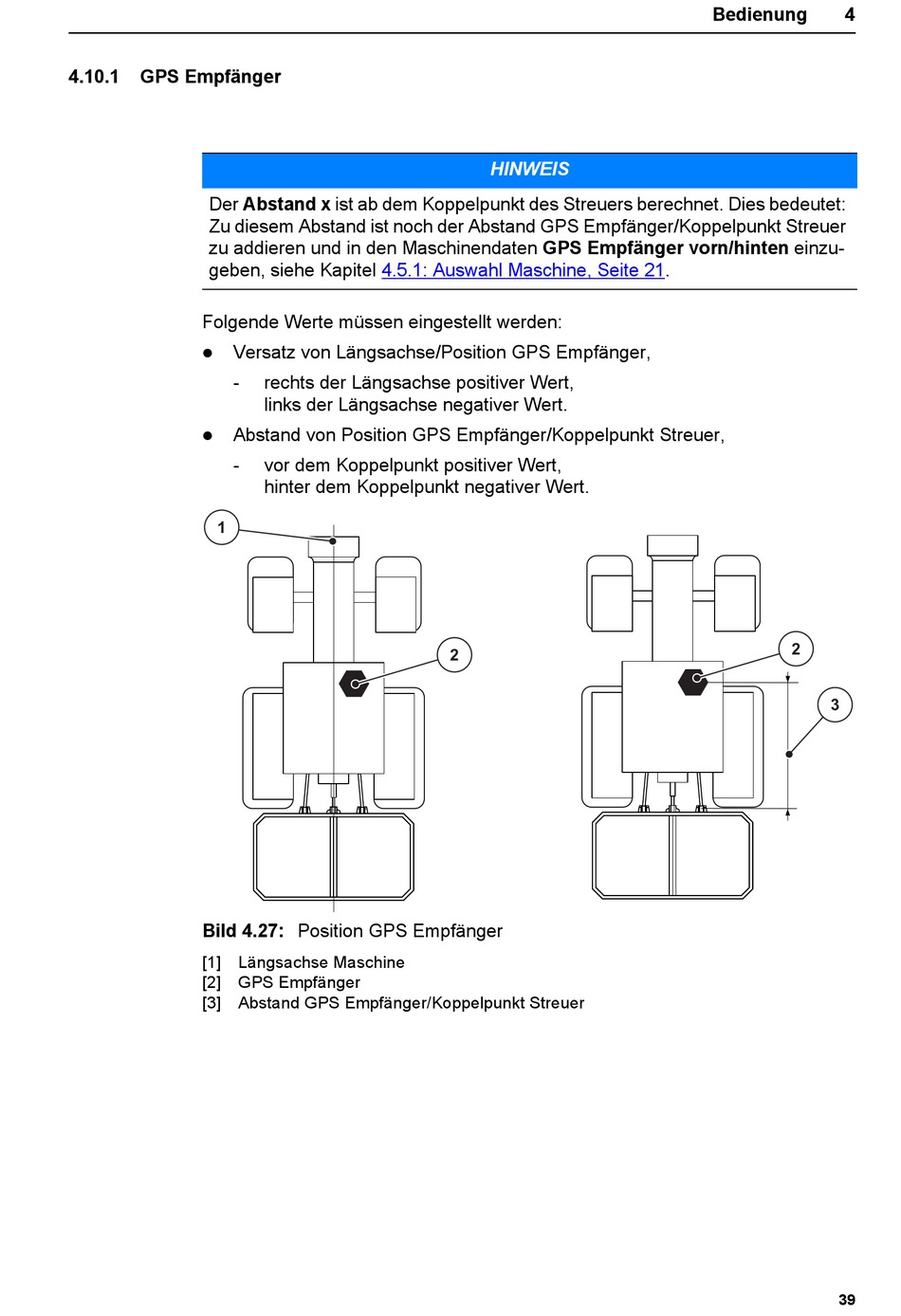

Bild 4.27: Position GPS Empfänger
[1] Längsachse Maschine
[2] GPS Empfänger
[3] Abstand GPS Empfänger/Koppelpunkt Streuer
4.5.1: Auswahl Maschine, Seite
rechts der Längsachse positiver Wert,
links der Längsachse negativer Wert.
vor dem Koppelpunkt positiver Wert,
hinter dem Koppelpunkt negativer Wert.
HINWEIS
2
Bedienung
21.
2
4
3
39
