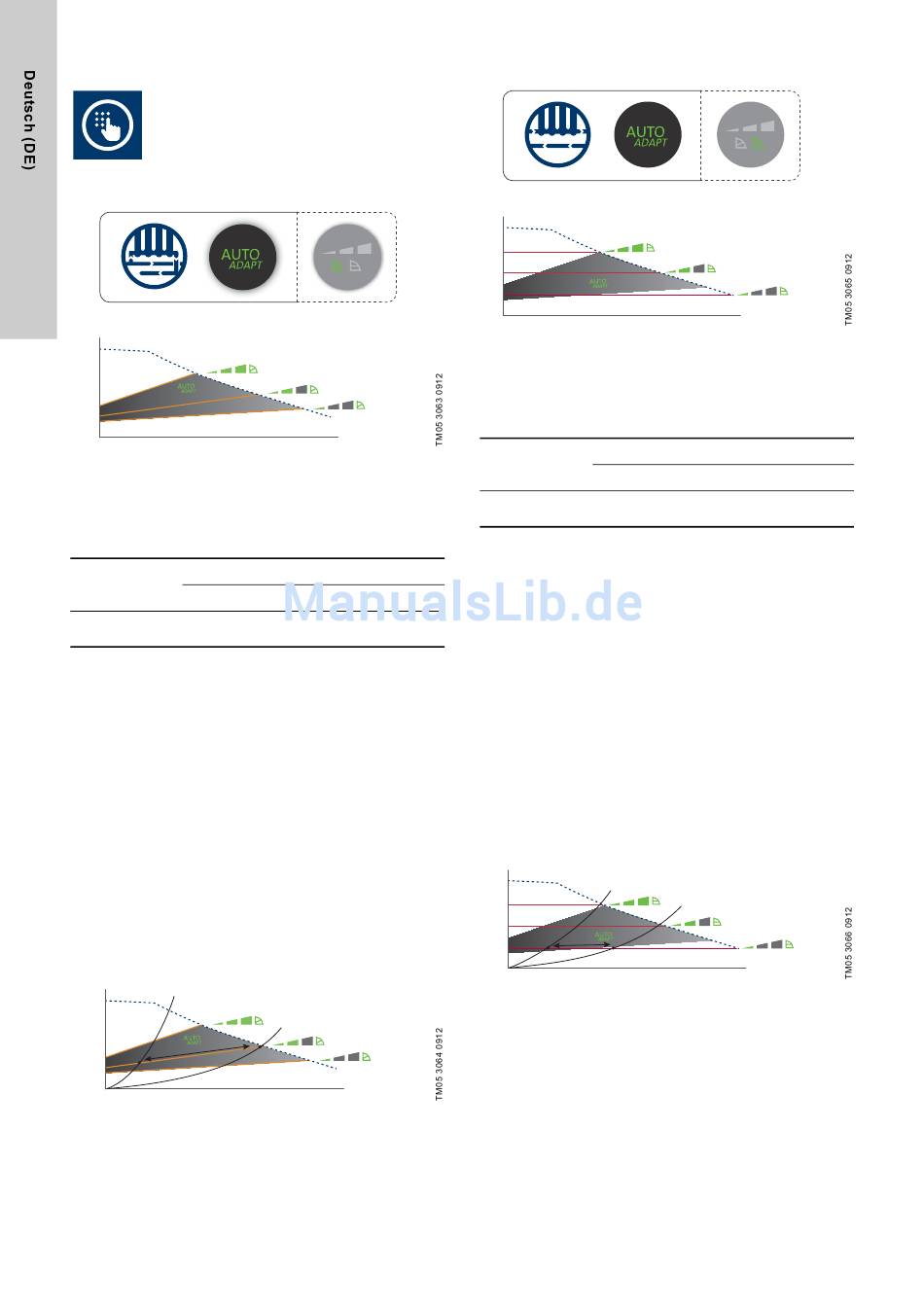

7. Einstellen der Pumpe

7.1 Pumpeneinstellung für Zweirohr-Heizungsanlagen
H
Abb. 14 Auswählen der Pumpeneinstellung in Abhängigkeit
vom Anlagentyp
Werkseinstellung: AUTO
ADAPT
Empfohlene und alternative Pumpeneinstellungen gemäß Abb.
14:
Heizungsanlage
Empfohlen
Zweirohr-Hei-
AUTO
zungsanlage
ADAPT
* Siehe Abschnitt
13.1 Erläuterungen zu den Leistungskennli-
nien.
AUTO
ADAPT
Die Funktion AUTO
passt die Leistung der Pumpe an den
ADAPT
tatsächlichen Heizbedarf in der Anlage an. Während sich die
Leistung allmählich anpasst, wird empfohlen, die Pumpe im
AUTO
-Betrieb mindestens eine Woche laufen zu lassen,
ADAPT
bevor Sie die Pumpeneinstellung ändern.
Sollte die Stromversorgung ausfallen oder getrennt werden, spei-
chert die Pumpe die Einstellung für AUTO
nen Speicher und nimmt die automatische Anpassung wieder auf,
sobald die Stromversorgung wieder hergestellt ist.
Proportionaldruck-Kennlinie (PP1, PP2 oder PP3)
Bei einer Proportionaldruck-Regelung wird die Pumpenleistung
an den tatsächlichen Wärmebedarf angepasst. Der Betriebspunkt
kann sich jedoch nur auf der gewählten Proportionaldruck-Kennli-
nie PP1, PP2 oder PP3 bewegen. Siehe Abb. 15, in der PP2 aus-
gewählt wurde. Weitere Informationen finden Sie in Abschnitt
13.1 Erläuterungen zu den
Leistungskennlinien.
H
Abb. 15 Drei Proportionaldruck-Kennlinien/-Einstellungen
Die Wahl der richtigen Proportionaldruck-Einstellung ist von der
Rohrnetzkennlinie der jeweiligen Heizungsanlage und dem tat-
sächlichen Wärmebedarf abhängig.
12
Q
.
Pumpeneinstellung
Alternativ
Proportionaldruck-Kennli-
*
nie (PP1, PP2 oder PP3)*
in einem inter-
ADAPT
PP3
PP2
PP1
Q
7.2 Pumpeneinstellung für Einrohr-Heizungsanlagen
H
Abb. 16 Auswählen der Pumpeneinstellung in Abhängigkeit
vom Anlagentyp
Werkseinstellung: AUTO
ADAPT
Empfohlene und alternative Pumpeneinstellung entsprechend
Abb. 16:
Heizungsanlage
Empfohlen
Einrohr-Hei-
AUTO
ADAPT
zungsanlage
* Siehe Abschnitt
13.1 Erläuterungen zu den Leistungskennli-
nien.
AUTO
ADAPT
Die Funktion AUTO
passt die Leistung der Pumpe an den
ADAPT
tatsächlichen Heizbedarf in der Anlage an. Während sich die
Leistung allmählich anpasst, wird empfohlen, die Pumpe im
AUTO
-Betrieb mindestens eine Woche laufen zu lassen,
ADAPT
bevor Sie die Pumpeneinstellung ändern.
Sollte die Stromversorgung ausfallen oder getrennt werden, spei-
chert die Pumpe die Einstellung für AUTO
nen Speicher und nimmt die automatische Anpassung wieder auf,
sobald die Stromversorgung wieder hergestellt ist.
Konstantdruck-Kennlinie (CP1, CP2 oder CP3)
Bei einer Konstantdruck-Regelung wird die Pumpenleistung an
den tatsächlichen Wärmebedarf angepasst. Der Betriebspunkt
kann sich jedoch nur auf der gewählten Konstantdruck-Kennlinie
CP1, CP2 oder CP3 bewegen. Siehe Abb. 17, in der CP1 ausge-
wählt wurde. Weitere Informationen finden Sie in Abschnitt
13.1 Erläuterungen zu den
Leistungskennlinien.
H
Abb. 17 Drei Konstantdruck-Kennlinien/-Einstellungen
Die Wahl der richtigen Konstantdruck-Einstellung ist von der
Rohrnetzkennlinie der jeweiligen Heizungsanlage und dem tat-
sächlichen Wärmebedarf abhängig.
Q
.
Pumpeneinstellung
Alternativ
Konstantdruck-Kennlinie
*
(CP1, CP2 oder CP3)*
in einem inter-
ADAPT
CP3
CP2
CP1
Q
