Inhaltszusammenfassung für Grundfos ALPHA2

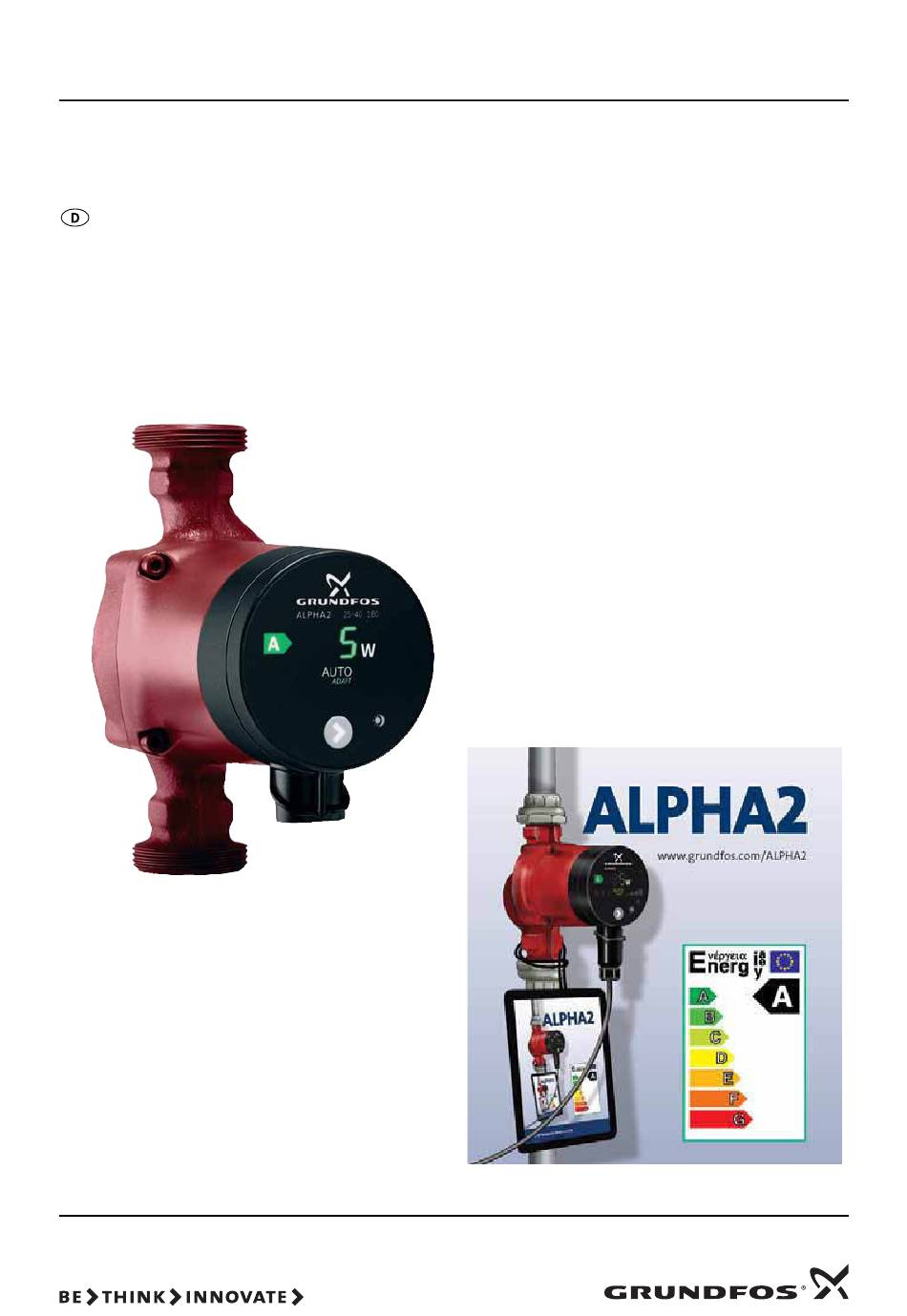

- Seite 1 GRUNDFOS ANLEITUNG GRUNDFOS ALPHA2 Montage- und Betriebsanleitung...
- Seite 2 INHALTSVERZEICHNIS Seite Sicherheitshinweise ..........Allgemeine Beschreibung .
- Seite 3 1. Sicherheitshinweise 1.1 Allgemeines Diese Montage- und Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Sie ist daher unbedingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen. Sie muss ständig am Einsatzort der Anlage verfügbar sein.
- Seite 4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für die Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadenersatzansprüche führen. Im einzelnen kann Nichtbeachtung beispielsweise folgende Gefährdungen nach sich ziehen: •...
- Seite 5 1.5 Sicherheitsbewusstes Arbeiten Die in dieser Montage- und Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers, sind zu beachten. 1.6 Sicherheitshinweise für den Betreiber/Bediener • Ein vorhandener Berührungsschutz für sich bewegende Teile darf bei einer sich in Betrieb befindlichen Anlage nicht entfernt werden.
- Seite 6 2. Allgemeine Beschreibung Inhalt: 2.1 Die GRUNDFOS ALPHA2 2.2 Vorteile der GRUNDFOS ALPHA2. 2.1 Die GRUNDFOS ALPHA2 Die Umwälzpumpe GRUNDFOS ALPHA2 ist für die Umwälzung von Wasser in Heizungsanlagen und Trinkwarmwasseranlagen bestimmt. Die GRUNDFOS ALPHA2 ist besonders geeignet für • Fußbodenheizungen •...
- Seite 7 3.5 Schutzart Zulaufdruck. 3.1 Anlagenarten Abb. 2 Fördermedien und Betriebsbedingungen Die GRUNDFOS ALPHA2 ist geeignet für den Einsatz in: Anlagen mit konstanten oder variablen Förderströmen, in denen eine • optimale Einstellung des Betriebspunktes gewünscht wird Anlagen mit variabler Vorlauftemperatur •...
- Seite 8 3.3 Systemdruck Max. 1,0 MPa (10 bar). Siehe Abb. 2. 3.4 Relative Luftfeuchtigkeit Max. 95 %. Siehe Abb. 2. 3.5 Schutzart IP 42. Siehe Abb. 2. 3.6 Zulaufdruck Mindest-Zulaufdruck in Abhängigkeit der Medientemperatur. Siehe Abb. 2. Mindest-Zulaufdruck Medientemperatur [MPa] [bar] 75 °C 0,005 0,05...
- Seite 9 Abb. 3 Einbau der GRUNDFOS ALPHA2 Pfeile auf dem Pumpengehäuse kennzeichnen die Strömungsrichtung durch die Pumpe. 13.2 Einbaumaße – GRUNDFOS ALPHA2 XX-40, XX-50, XX-60 Siehe 13.3 Einbaumaße – GRUNDFOS ALPHA2 25-40 A, 25-60 oder 1. Beim Einbau der Pumpe sind die beiden mitgelieferten Dichtungen wie dargestellt einzusetzen.
- Seite 10 4.2 Klemmenkastenstellungen Abb. 4 Klemmenkastenstellungen Warnung Verbrühungsgefahr! Das Fördermedium kann unter hohem Druck stehen und heiß sein! Deshalb vor dem Lösen der Schrauben die Anlage entleeren oder die Absperrventile auf der Saug- und Druckseite der Pumpe schließen. Nach dem Ändern der Klemmenkastenstellung die Anlage wieder mit Achtung dem Fördermedium befüllen bzw.
- Seite 11 Diese Wärmeverluste sollten auf ein Minimum begrenzt Hinweis werden. Die Wärmeverluste können durch Dämmen des Pumpengehäuses und der Rohrleitungen reduziert werden. Siehe Abb. 5. Alternativ können Wärmedämmschalen aus Polystyrol bei Grundfos Zubehör. bestellt werden. Siehe Niemals den Klemmenkasten mit dämmen oder das Bedienfeld Achtung...
- Seite 12 5. Elektrischer Anschluss § + 6% 1 x 230V , 50 Hz -10% Min. ø5 mm Max. ø10 mm Max. 1.5 mm 7 mm 7 mm 12 mm 17 mm Click Abb. 6 Elektrischer Anschluss Der elektrische Anschluss einschließlich der erforderlichen Schutz- maßnahmen ist in Übereinstimmung mit den örtlichen Vorschriften vorzunehmen.
- Seite 13 6.1 Funktionselemente am Bedienfeld ALPHA2 25-40 180 AUTO ADAPT Abb. 7 Bedienfeld der GRUNDFOS ALPHA2 Das Bedienfeld der GRUNDFOS ALPHA2 umfasst folgende Funktions- elemente: Pos. Beschreibung Display zur Anzeige der aktuellen Leistungsaufnahme in Watt Acht Leuchtfelder zur Anzeige der Pumpeneinstellung Leuchtfeld als Anzeige für die automatische Nachtabsenkung...
- Seite 14 6.3 Leuchtfelder zur Anzeige der Pumpeneinstellung Die GRUNDFOS ALPHA2 verfügt über acht unterschiedliche Einstell- möglichkeiten, die über die Drucktaste ausgewählt werden können. Siehe Abb. 7, Pos. 5. Die aktuelle Pumpeneinstellung wird durch acht unterschiedliche Leucht- felder angezeigt. Siehe Abb. 8.
- Seite 15 7. Einstellen der Pumpe Inhalt: 7.1 Pumpeneinstellung nach Anlagentyp Pumpenregelung. 7.1 Pumpeneinstellung nach Anlagentyp Abb. 9 Auswählen der Pumpeneinstellung nach dem Anlagentyp Werkseinstellung = AUTO ADAPT Empfohlene und alternative Pumpeneinstellungen entsprechend Abb. 9: Pumpeneinstellung Pos. Anlagentyp empfohlen alternativ Obere Konstantdruck- Kennlinie (CP2)* oder Fußbodenheizung AUTO...
- Seite 16 Wechsel von der empfohlenen zur alternativen Pumpeneinstellung Heizungsanlagen reagieren langsam auf Änderungen und können des- halb nicht in wenigen Minuten oder Stunden auf einen optimalen Betrieb eingeregelt werden. Sollte bei der empfohlenen Pumpeneinstellung die gewünschte Wärme- abgabe in den einzelnen Räumen des Hauses nicht erreicht werden, wechseln Sie zu der als Alternative angegebenen Pumpeneinstellung.
- Seite 17 8. Automatische Nachtabsenkung Inhalt: 8.1 Voraussetzungen für die automatische Nachtabsenkung 8.2 Funktionsweise der automatischen Nachtabsenkung. 8.1 Voraussetzungen für die automatische Nachtabsenkung Abb. 10 Automatische Nachtabsenkung Warnung Pumpen, die in Gasthermen eingebaut sind, die nur über einen kleinen Wasserinhalt verfügen, dürfen niemals auf automatische Nachtabsenkung eingestellt werden.
- Seite 18 Um die korrekte Funktion der automatischen Nachtabsenkung sicher- zustellen, müssen die folgenden Voraussetzungen erfüllt sein: • Die Pumpe muss in die Vorlaufleitung eingebaut sein. Die automatische Nachtabsenkung funktioniert nicht, wenn die Pumpe im Rücklauf eingebaut ist. • Die Heizungsanlage (der Heizungskessel) muss mit einer automa- tischen Vorlauftemperaturregelung ausgestattet sein.
- Seite 19 8.2 Funktionsweise der automatischen Nachtabsenkung Ist die automatische Nachtabsenkung aktiviert, schaltet die Pumpe automatisch zwischen Normalbetrieb und Nachtabsenkung um. Siehe 11. Pumpeneinstellungen und Förderleistung. Die Umschaltung zwischen Normalbetrieb und Nachtabsenkung erfolgt in Abhängigkeit von der Vorlauftemperatur. Die Pumpe schaltet automatisch auf Nachtabsenkung um, wenn die Vorlauftemperatur innerhalb von ca.
- Seite 20 9. Anlagen mit Bypassventil zwischen Vor- und Rücklauf Inhalt: 9.1 Aufgabe des Bypassventils 9.2 Von Hand betätigtes Bypassventil 9.3 Automatisches Bypassventil (thermostatisch geregelt). 9.1 Aufgabe des Bypassventils Abb. 11 Anlagen mit Bypassventil Bypassventil Durch den Einbau eines Bypassventils wird sicher gestellt, dass die Wärme vom Kessel abgeführt werden kann, auch wenn alle Absperr- armaturen zur Fußbodenheizung oder alle Thermostatventile an den Heizkörpern geschlossen sind.
- Seite 21 9.3 Automatisches Bypassventil (thermostatisch geregelt) Vorgehensweise: 1. Bypassventil einregulieren, wenn die Pumpe auf Drehzahlstufe I (Stellung I) eingestellt ist. Der Mindestförderstrom (Q ) muss unbedingt eingehalten werden. min. Folgen Sie den Anweisungen der Betriebsanleitung, die dem Bypass- ventil beigefügt ist. 2.
- Seite 22 10. Inbetriebnahme Inhalt: 10.1 Vor Inbetriebnahme 10.2 Entlüften der Pumpe 10.3 Entlüften der Heizungsanlage. 10.1 Vor Inbetriebnahme Vor der Inbetriebnahme ist die Heizungsanlage unbedingt mit Heizungs- wasser zu füllen und zu entlüften. Es muss sicher gestellt sein, dass am Saugstutzen der Mindest-Zulaufdruck anliegt. Siehe 3.
- Seite 23 • eine Pumpe mit integriertem Luftabscheider (2). Bei Heizungsanlagen mit Luftproblemen wird empfohlen, eine Pumpe mit Luftabscheidergehäuse einzubauen, wie z.B. die GRUNDFOS ALPHA2- Pumpen vom Typ ALPHA2 XX-XX A. Nach Befüllen der Anlage mit Heizungswasser, ist wie folgt vorzugehen: 1. Entlüftungsventil öffnen.
- Seite 24 Abb. 14 Zusammenhang zwischen Pumpeneinstellung und Förderleistung Pumpen- Einstellung Funktion kennlinie Die AUTO ADAPT -Funktion ermöglicht der ALPHA2, die Pumpen- leistung automatisch in einem vorgegebenen Leistungsbereich Bereich zu regeln, siehe Abb. 14: zwischen • Anpassen der Pumpenleistung an die Größe der Heizungs- AUTO ADAPT oberer und anlage.
- Seite 25 Abb. 14. Kennlinie Die Förderhöhe (der Druck) bleibt dabei unabhängig vom Förder- strombedarf konstant. Die ALPHA2 läuft mit konstanter Drehzahl und damit auf einer konstanten Kennlinie. Auf Drehzahlstufe III läuft die Pumpe unter allen Betriebs- Drehzahlstufe bedingungen mit maximaler Drehzahl. Siehe Abb. 14.
- Seite 26 12. Störungsübersicht Warnung Vor Beginn der Wartungsarbeiten ist die Pumpe allpolig vom Netz zu trennen und gegen Wiedereinschalten zu sichern. Störung Bedienfeld Ursache Abhilfe 1. Pumpe läuft Keine a) Eine Sicherung in der Sicherung auswechseln. nicht. Anzeige. Installation ist durch- gebrannt.
- Seite 27 13. Technische Daten und Einbaumaße Inhalt: 13.1 Technische Daten 13.2 Einbaumaße – GRUNDFOS ALPHA2 XX-40, XX-50, XX-60 13.3 Einbaumaße – GRUNDFOS ALPHA2 25-40 A, 25-60 13.1 Technische Daten Versorgungsspannung 1 x 230 V – 10 %/+ 6 %, 50 Hz, PE Motorschutz Die Pumpe benötigt keinen externen Motorschutz.
- Seite 28 14. Kennlinien Inhalt: 14.1 Lesen der Pumpenkennlinien 14.2 Kennlinienbedingungen 14.3 Kennlinien, ALPHA2 XX-40 14.4 Kennlinien, ALPHA2 XX-50 14.5 Kennlinien, ALPHA2 XX-60.
- Seite 29 14.1 Lesen der Pumpenkennlinien Jede Pumpeneinstellung verfügt über eine eigene Kennlinie (Q/H-Kenn- linie). AUTO jedoch deckt einen Leistungsbereich ab und verfügt ADAPT deshalb über ein Kennlinienfeld. Zu jeder Q/H-Kennlinie gehört eine Leistungskennlinie (P1-Kennlinie). Die Leistungskennlinie zeigt die aktuelle Leistungsaufnahme (P1) der Pumpe zu der vorgegebenen Q/H-Kennlinie an.
- Seite 30 Weitere Informationen zu den Pumpeneinstellungen finden Sie unter 6.3 Leuchtfelder zur Anzeige der Pumpeneinstellung 7. Einstellen der Pumpe 11. Pumpeneinstellungen und Förderleistung. 14.2 Kennlinienbedingungen Die nachfolgenden Kennlinienbedingungen gelten für die auf den folgen- den Seiten aufgeführten Kennlinien: • Prüfmedium: Luftfreies Wasser. •...
- Seite 31 14.3 Kennlinien, ALPHA2 XX-40 [kP a] [kP a] Q [m³/h] Q [m³/h] Q [l/s] Q [l/s] [W ] [W ] Q [m³/h] Q [m³/h] Abb. 18 Kennlinien, ALPHA2 XX-40...
- Seite 32 00000001 Min. 0.05 PC 0740 TF110 Max. 0.19 230V ~ 50Hz IP 42 MADE IN DENMARK Abb. 21 Leistungsschild, GRUNDFOS ALPHA2 Pos. Beschreibung Pos. Beschreibung Nennstrom [A]: Pumpentyp • Min.: Min. Stromaufnahme [A] • Max.: Max. Stromaufnahme [A] Leistungsaufnahme P [W]: •...
