5.5

Messen mit Raster

Nur Modell SCANLOG
Diese Funktion dient der grossflächigen Darstellung der
Betondeckungen in Grau- oder Farbstufen. Dargestellt
wird die kleinste in einem Rasterfeld gemessene
Deckung.
Einstellungen
Siehe auch «Einstellungen» auf Seite 7.
• Geben Sie den Stabdurchmesser der ersten Lage ein.
• Geben Sie die Objektnummer ein.
• Geben Sie beim Menüpunkt «Korrekturen» → «Nach-
barstab-Korrektur» den Stababstand ein, falls die
Korrektur benötigt wird.
Die «2-Lagen-Korrektur» kann von dieser Funktion nicht
benützt werden.
• Wählen Sie die Grösse des Rasterfeldes («MENU» →
«Grundeinstellungen» → «xy-Raster»).
Im Normalfall sollte das Raster grösser als die Teilung
der ersten Lage sein (z.B. +50 %), damit sich immer min-
destens ein Stab innerhalb eines Rasterfeldes befindet.
• Stellen Sie den Bereich ein, in welchem die Beton-
deckungen als Graustufen angezeigt werden sollen
(«MENU» → «Grundeinstellungen»→ «Anzeige»).
Mit der Änderung des Graustufenbereichs kann der
Kontrast des dargestellten Objekts auf dem Display
verbessert werden (siehe Fig. 5.12).
18 Messung

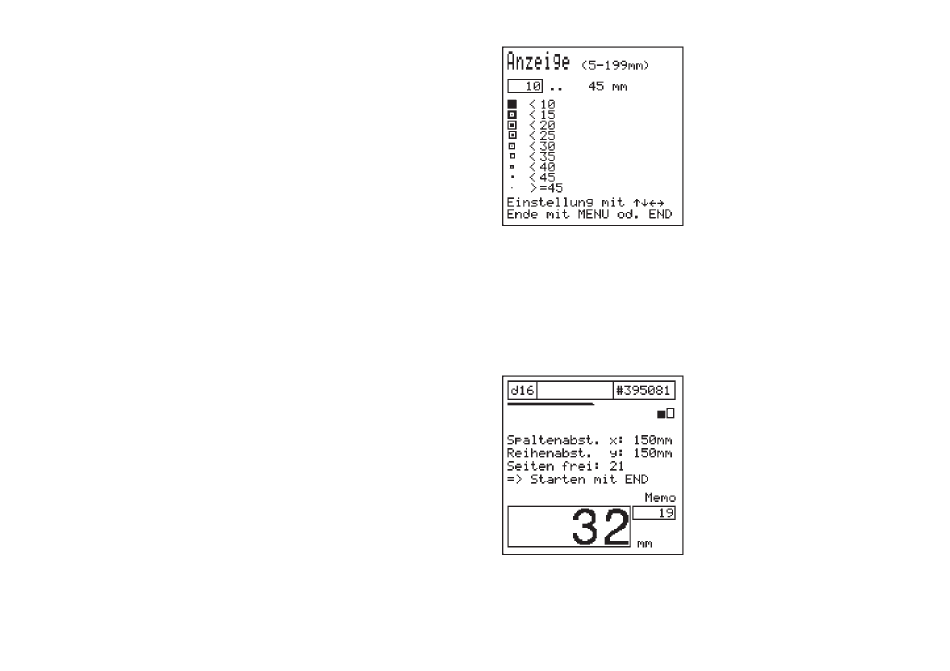

Fig. 5.12 Graustufenbereich anpassen
Der Bereich kann auch nach der Messung beliebig ange-
passt werden.
• Wählen Sie die Funktion «Messen mit Raster».
• Nachdem Sie die Taste START gedrückt haben,
erscheint das Messbild:
Fig. 5.13 Messbild «Messen mit Raster»
