4.4
Korrekturen
Nachbarstab-Korrektur
Dieser Modus findet vor allem bei der Bestimmung des
Stabdurchmessers von eng angeordneten parallelen
Stäben Verwendung.
Es gibt Bauwerke, wo die Bewehrung enger angeordnet
ist, als in der Tab. 5.2 angegeben. Unter dem Einfluss
dieser Stäbe wird bei einer Messung die Betondeckung
zu klein und der Durchmesser zu gross angezeigt. Für
solche Situationen besteht eine Korrek turmöglichkeit.
Dies gilt jedoch nur für die parallelen Stäbe auf beiden
Seiten. Die quer dazu verlaufenden Stäbe müssen in der
Tab. 5.2 aufgeführten Mindestabstände aufweisen.
• Geben Sie den zuvor durch Orten bestimmten Stab-
abstand hier ein. Siehe «Messen mit Statistik» auf
Seite 10, «Zu geringe Betondeckung aufspüren» auf
Seite 13, «B. Durchmesserbestimmung mit Korrektur»
auf Seite 14, «Bewehrung mit CyberScan sichtbar
machen» auf Seite 15 und «Messen mit Raster» auf
Seite 18.
2-Lagen-Korrektur
Dieser Modus findet Verwendung bei der Deckungs-
messung von engen rechtwinkligen Standard-Staban-
ordnungen. Bei diesen Anordnungen kann dadurch eine
genauere Deckungsanzeige erreicht werden. Die eng
liegenden Bewehrungsstäbe bewirken ein zu grosses
Messsignal, welches auf diese Art korrigiert werden kann.
• Wählen Sie die Stababstände a und b, die Sie zuvor
8
Einstellungen
durch Orten ermittelt haben. Die Stabdurchmesser
können in einigen Fällen nicht mit dem PROFOMETER
5 + bestimmt werden und müssen, falls nicht bekannt,
durch vorheriges Aufstemmen des Betons ermittelt
werden. Der Durchmesser wird automatisch auf 16mm
eingestellt.
Dieser Modus ist nur in der Messfunktion «Messen mit
Statistik» wirksam.

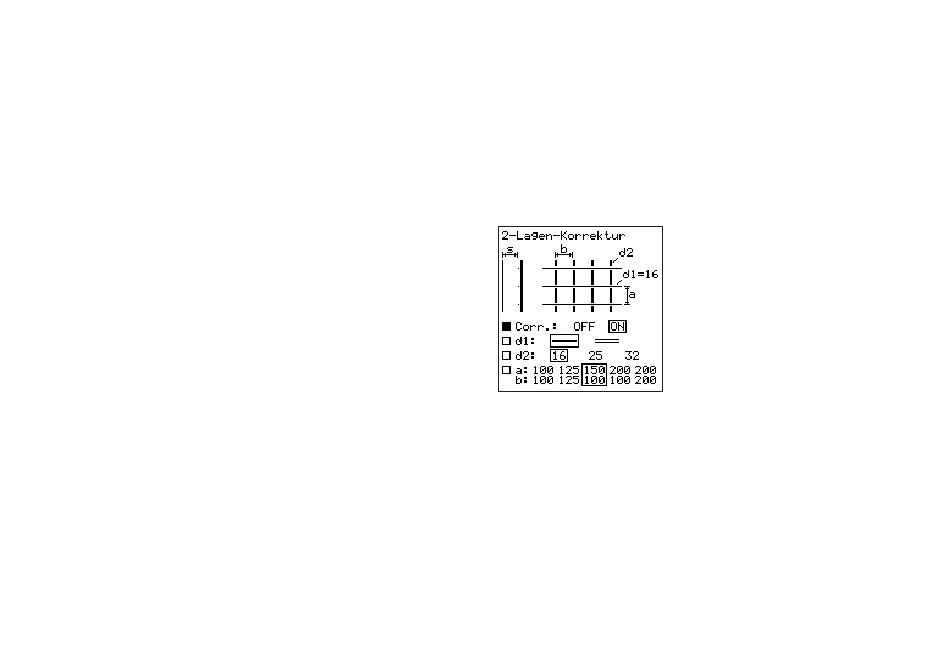

Fig. 4.2 2-Lagen Korrektur
4.5
Sprache
Sie können wählen, in welcher Sprache die Texte im
Display angezeigt werden sollen.
4.6
Grundeinstellungen
Sie können die folgenden Einstellungen vornehmen:
- Einheit
Wenn Sie «mm» wählen, können Sie die Stabdurch-
© 2007 Proceq SA
