Messvorgang
• Starten Sie mit der Taste
END. Es erscheint:

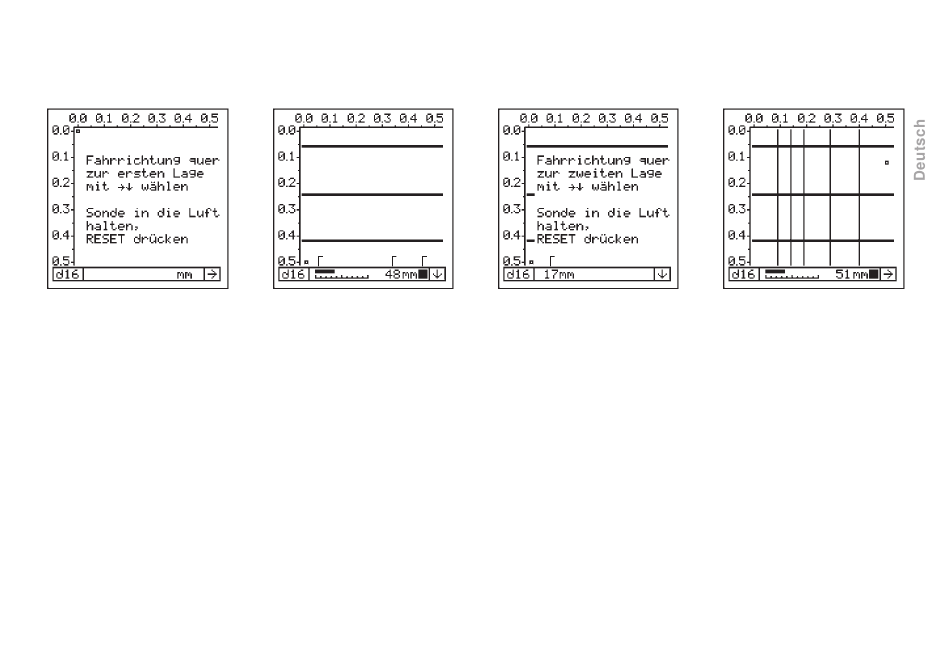

Fig. 5.8
Scannenbild
• Die Fahrrichtung der
Sonde bestimmen Sie
mit den Tasten ↓, →.
• Legen Sie die Fahrspur
dort an, wo das Beton-
element untersucht
werden soll.
• Beachten Sie, dass die
Sondenmitte massge-
bend für das Orten und
Messen ist.
© 2007 Proceq SA
• Nach dem Überfahren
der Messfläche
erscheint:
1
2
3
Fig. 5.9
Stäbe 1. Lage
• Dargestellte Stäbe kön-
nen Sie löschen, indem
Sie mit der Sonde rück-
wärts fahren.
1 Anzeige der Fahrge-
schwindigkeit. Der
Fliessbalken muss in-
nerhalb der Skala sein.
2 Aktuelle Betondeckung
3 Symbol für Fahren
und Scannen
Die zuerst gemessene
Lage wird mit dickeren
Strichen dargestellt.
• Mit denTasten ↑, ↓,←,→
schliessen Sie die Mes-
sung der 1. Lage ab:
4
Fig. 5.10
Anweisungen
4 Kleinste gemessene
Deckung der 1. Lage
• Setzen Sie den Cursor
zwischen 2 Stäbe, die
einen möglichst gros-
sen Abstand aufwei-
sen.
• Markieren Sie die Posi-
tion auf der Messfläche.
• Starten Sie von dieser
Position aus für die
Messung der 2. Lage.
Messung
• Nach dem Ueberfahren
der Messfläche er-
scheint im Display:
Fig. 5.11
Stäbe 2. Lage
• Mit den Tasten ↑, ↓,←,→
schliessen Sie die
Messung der 2. Lage
ab. Die kleinste Beton-
deckung wird ange-
zeigt.
• Drücken Sie die Taste
PRINT/STORE, um
das Messbild zu spei-
chern.
• Drücken Sie die Taste
END, falls das Resultat
gelöscht werden soll.
17
