4
Einstellungen
Das Anzeigegerät verfügt über eine benutzerführende
Menütechnik. Folgen Sie bitte den Anweisungen im
jeweiligen Anzeigefeld.
• Nachdem Sie die Taste MENU gedrückt haben,
erscheint das Hauptmenü im Display:
"

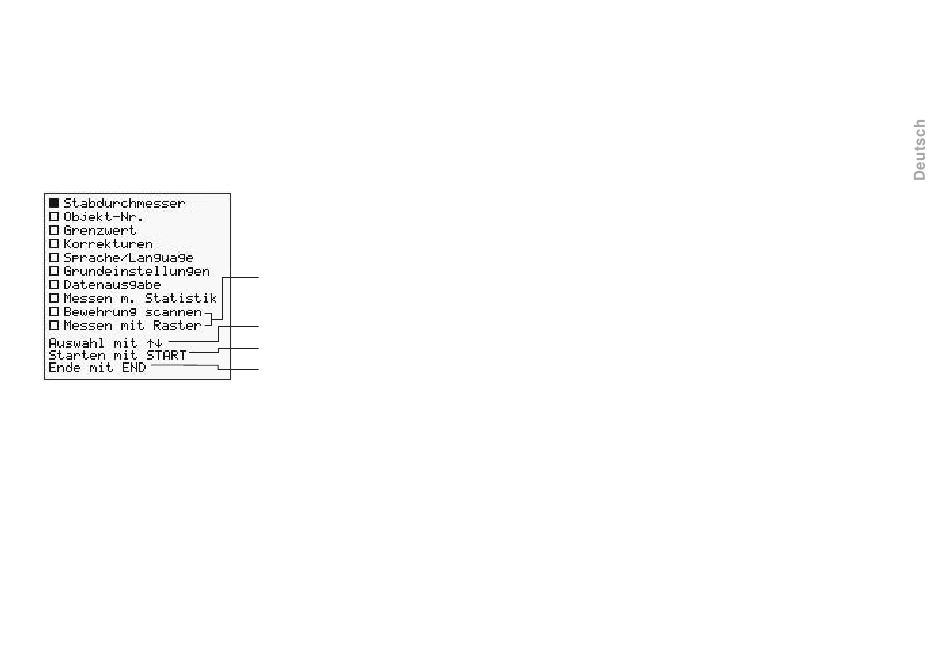

Fig. 4.1
Hauptmenü
4.1
Stabdurchmesser
Die Einstellung des am Bauwerk vorhandenen Stab-
durchmessers ermöglicht eine gute Grundgenauigkeit
der Deckungswerte. Als voreingestellten Wert empfehlen
wir 16mm oder #5. Die Stabdurchmessereinstellung kann
im Metrischen oder im US System gemacht werden.
Metrisches System
Die Abstufung der Stabgrössen ist in mm vorhanden.
Damit können die Stabeinstellungen gemäss verschie-
© 2007 Proceq SA
nur Modell SCANLOG
Menüzeile wählen
gewählte Zeile aufrufen
Messbild der gewählten
Funktion aufrufen
denen Normen gemacht werden. Das Gerät zeigt
Betondeckungen und Längenmasse in [mm] bzw. [m] an.
US Masssystem
In diesem System werden die Stabgrössen mit Nummern
bezeichnet. Die Nummer gibt an, wie viele Achtel eines
Zolls der Durchmesser beträgt. In diesem Modus werden
die Betondeckung und Längenmasse in Zoll bzw. Fuss
angezeigt.
Beispiel: «Bar size #5» entspricht einem Durchmesser
von 5/8" (15.9mm).
• Die Masseinheit wählen Sie, indem Sie am Anzeige-
gerät die Taste MENU drücken und anschliessend
«Grundeinstellung» und «Einheit» anwählen.
4.2
Objektnummer
Die Messwerte können unter Objektnummern gespei-
chert werden.
Die erste Ziffer der 6-stelligen Objektnummer wird nach
der Wahl der Messfunktion automatisch mit der fol-
genden Zahl überschrieben:
- 1 bei «Messen mit Statistik»
- 2 bei «Bewehrung scannen»
- 3 bei «Messen mit Raster»
4.3
Grenzwert
Die Beschreibung dazu finden Sie unter «Messen mit
Statistik» auf Seite 10 und «Zu geringe Betondeckung
aufspüren» auf Seite 13.
Einstellungen
7
