Proceq PROFOMETER R5+ S Bedienungsanleitung Seite 16

tat verfälschen. Am Bauwerk ist deshalb für die Messung
eine Stelle auszuwählen, an der genügend Abstand zu
den benachbarten Stäben vorhanden ist.
Sind die Abstände kleiner, wird das Resultat zu gross.
Für die Messung des Stabdurchmessers in der ersten
und zweiten Lage sind die Mindestabstände a und b
gemäss Tabelle 5.2 erforderlich.
• Wählen Sie die Funktion «Messen mit Statistik».
• Führen Sie den RESET-Vorgang durch. Sehen Sie
dazu unter «RESET-Vorgang» auf Seite 11.
• Platzieren Sie die Sonde parallel über dem Stab und
drücken Sie anschliessend die Taste ↑.
• Der gemessene Stabdurchmesser d=... wird in mm
oder inch angezeigt.

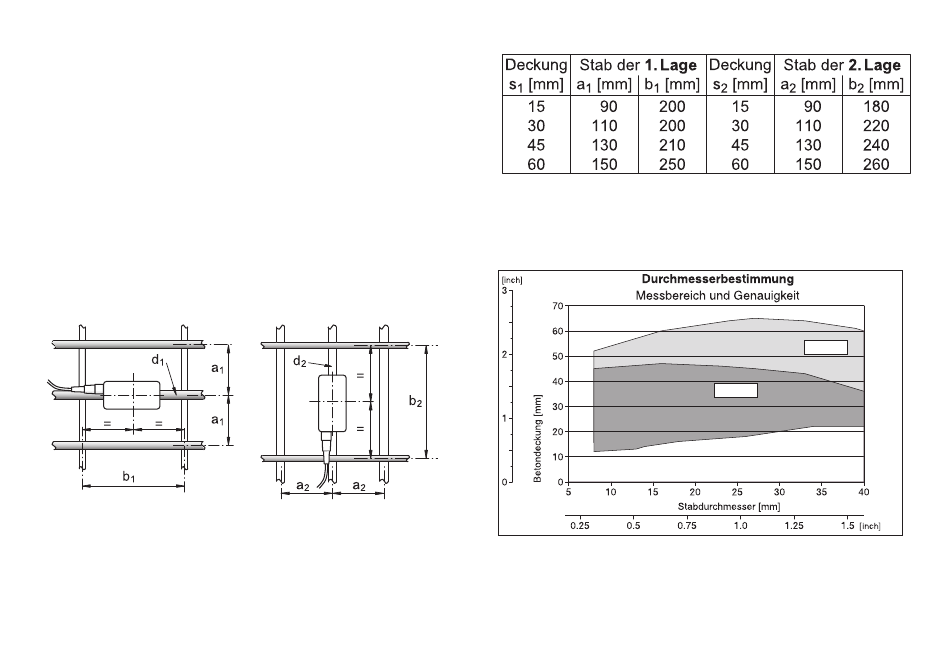

Fig. 5.3 Stab der 1. Lage
14 Messung
Fig. 5.4 Stab der 2. Lage
Tab. 5.2 Mindestabstände der Stäbe in der 1. und 2. Lage
Bei Einhaltung der Mindestabstände kann mit einer Ge-
nauigkeit wie in Fig. 5.5 dargestellt gemessen werden.
Fig. 5.5 Durchmesserbestimmung
± 1.5mm
± 1.0mm
© 2007 Proceq SA
