• Mit der Taste ↓ können Sie den Messwert wieder
löschen bzw. bei mehreren Werten jeweils den letzten
der verbliebenen Messwerte.
Achtung!
Das Löschen eines Wertes kann nicht mehr
rückgängig gemacht werden!
• Eine statistische Auswertung der gespeicherten Mess-
werte erhalten Sie, indem Sie die Taste END drücken.
• Wenn Sie einen Grenzwert («MENU» → «Grenzwert»)
eingeben, zeigt das Display nach dem Drücken der
Taste END, wieviel Prozent der Messwerte unter dem
eingegebenen Grenzwert liegen.
• Nochmaliges Drücken von END beendet die Messreihe
und startet eine neue mit um 1 erhöhter Objektnummer.
Durchmesserbestimmung
Siehe «Mit Bindedrähten verbundene Bewehrungsstäbe»
auf Seite 13.
5.1.2
Geschweisste Bewehrungsmatten
Das Gerät kann nicht erkennen, ob die Bewehrungsstäbe
miteinander verschweisst oder mit Bindedrähten verbun-
den sind. Die beiden Bewehrungsarten erzeugen jedoch
bei gleichen Dimensionen unterschiedliche Signale.
Einstellungen
• Gehen Sie vor wie unter «Mit Bindedrähten verbun-
dene Bewehrungsstäbe» auf Seite 13 beschrieben.
• Beachten Sie die folgende Ausnahme:
12
Messung
Die Einstellung des Stabdurchmessers muss etwas
grösser sein, als der tatsächlich vorhandene Durch-
messer (siehe Tabelle 5.1). Die Eingabe
hängt vom Stabdurchmesser und von der Maschen-
weite ab und sollte bei speziellen Konstruktionen mit
Hilfe eines Versuchs an einem offenen System ermit-
telt werden. Dabei wird mit verschiedenen Distanz -
stücken diejenige Durchmessereinstellung gesucht, bei
welcher die richtige Deckung angezeigt wird.

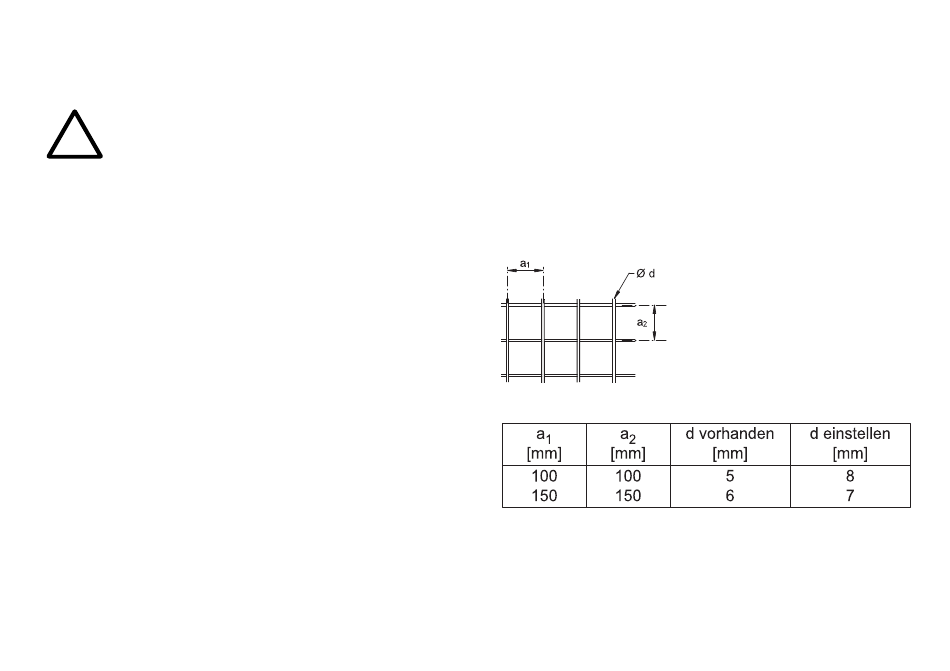

Beispiele für Durchmessereinstellungen:
Fig. 5.2
Geschweisste Bewehrungsmatte
Tab. 5.1
• Wählen Sie im Messbild den kleinen Messbereich. Den
grossen Messbereich können Sie bei geschweissten
Bewehrungsmatten nicht verwenden.
© 2007 Proceq SA
