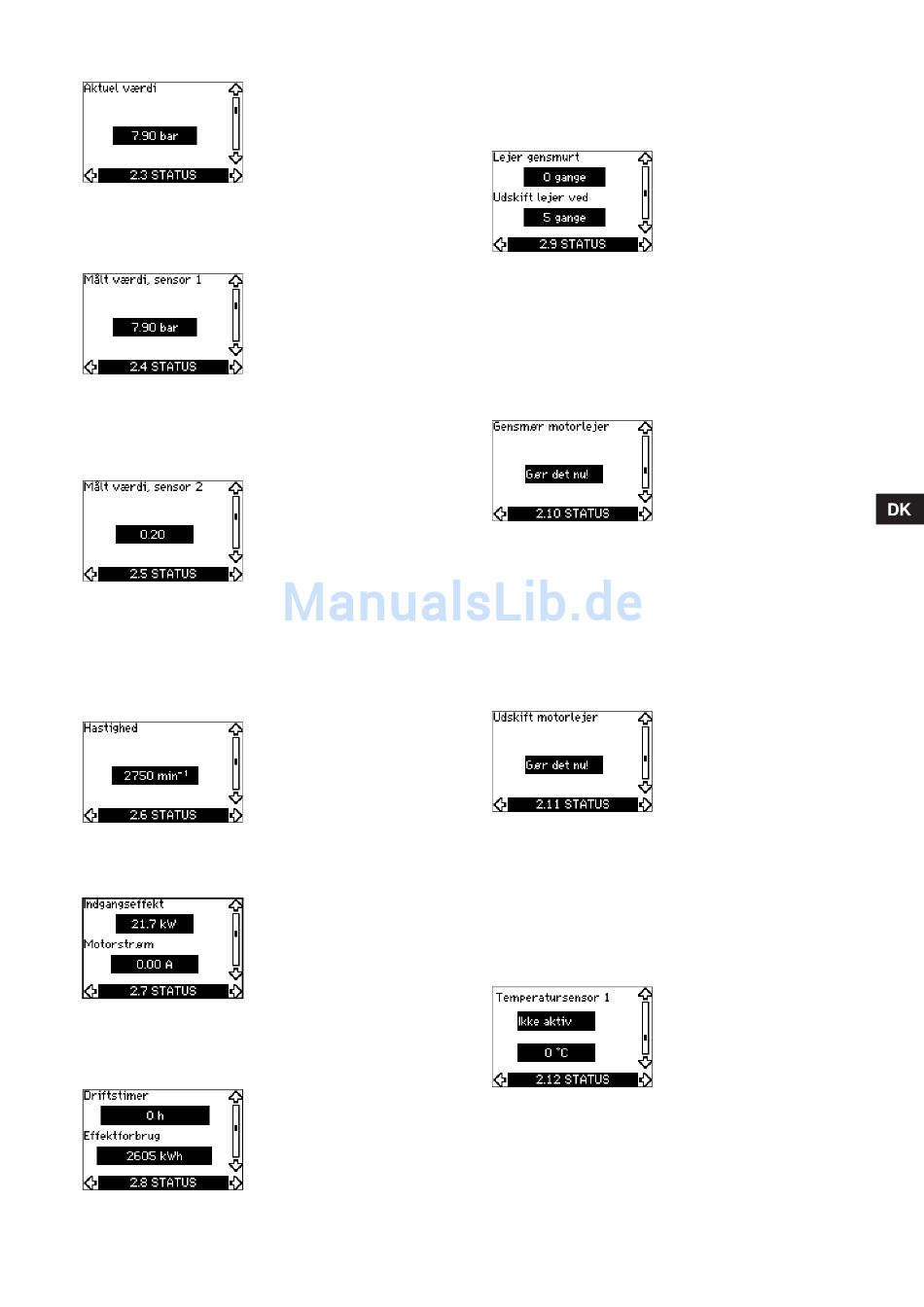

10.6.3 Aktuel værdi (2.3)
Dette billede viser den aktuelle regulerede værdi.
Hvis der ikke er tilsluttet en sensor til CUE, vil der blive vist "–" i
displaybilledet.
10.6.4 Målt værdi, sensor 1 (2.4)
Dette billede viser den aktuelle værdi som måles af sensor 1 til-
sluttet klemme 54.
Hvis der ikke er tilsluttet en sensor til CUE, vil der blive vist "–" i
displaybilledet.
10.6.5 Målt værdi, sensor 2 (2.5)
Dette billede vises kun hvis der er installeret et MCB 114-sensor-
indgangsmodul.
Dette billede viser den aktuelle værdi som måles af sensor 2 til-
sluttet et MCB 114.
Hvis der ikke er tilsluttet en sensor til CUE, vil der blive vist "–" i
displaybilledet.
10.6.6 Hastighed (2.6)
Tolerance: ± 5 %
Dette billede viser den aktuelle pumpehastighed.
10.6.7 Indgangseffekt og motorstrøm (2.7)
Tolerance: ± 10 %
Dette billede viser pumpens aktuelle indgangseffekt i W eller kW
og aktuelle motorstrøm i Ampere [A].
10.6.8 Driftstimer og effektforbrug (2.8)
Tolerance: ± 2 %
Dette billede viser antallet af driftstimer og effektforbruget. Vær-
dien for driftstimer er en akkumuleret værdi, og den kan ikke nul-
stilles. Tallet for effektforbrug er en akkumuleret værdi beregnet
fra enhedens fødsel, og den kan ikke nulstilles.
10.6.9 Smørestatus for motorens lejer (2.9)
Af displaybilledet fremgår hvor mange gange brugeren har
bekræftet at motorens lejer er blevet smurt, og hvornår lejerne
skal skiftes.
Når motorens lejer er blevet smurt, skal denne handling bekræf-
tes i menuen INSTALLATION. Se afsnit 10.7.17 Sådan bekræftes
gensmøring/udskiftning af motorlejer (3.20). Når gensmøringen
er blevet bekræftet, vil tallet i displaybilledet ovenfor blive forøget
med én.
10.6.10 Tid til gensmøring af motorens lejer (2.10)
Dette billede vises kun hvis billede 2.11 ikke vises.
Dette billede viser hvornår motorens lejer skal smøres. Regulato-
ren overvåger pumpens driftsmønster og beregner tiden mellem
smøring af lejerne. Hvis driftsmønsteret ændrer sig, vil den
beregnede tid til gensmøring også blive ændret.
Den anslåede tid til gensmøring tager hensyn til om pumpen har
kørt med reduceret hastighed.
Se afsnit 10.7.17 Sådan bekræftes gensmøring/udskiftning af
motorlejer (3.20).
10.6.11 Tid til udskiftning af motorens lejer (2.11)
Dette billede vises kun hvis billede 2.10 ikke vises.
Dette billede viser hvornår motorens lejer skal skiftes. Regulato-
ren overvåger pumpens driftsmønster og beregner tiden mellem
udskiftning af lejerne.
Den anslåede tid til udskiftning af motorens lejer tager hensyn til
om pumpen har kørt med reduceret hastighed.
Se afsnit 10.7.17 Sådan bekræftes gensmøring/udskiftning af
motorlejer (3.20).
10.6.12 Temperatursensor 1 (2.12)
Dette billede vises kun hvis der er installeret et MCB 114-sensor-
indgangsmodul.
Dette billede viser målepunktet og den aktuelle værdi som måles
af Pt100/Pt1000-temperatursensor 1 tilsluttet MCB 114. Måle-
punktet vælges i billede 3.21.
Hvis der ikke er tilsluttet en sensor til CUE, vil der blive vist "–" i
displaybilledet.
