Motoranschluss
Um die EMV-Vorschriften zu erfüllen, dürfen für
Achtung
den CUE-Frequenzumrichter nur abgeschirmte
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen.
Siehe Abb. 13.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V),
98 (W) des Motorsteckers anschließen.
3. Den Motorstecker in die mit "MOTOR" gekennzeichnete
Buchse einstecken.
4. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.

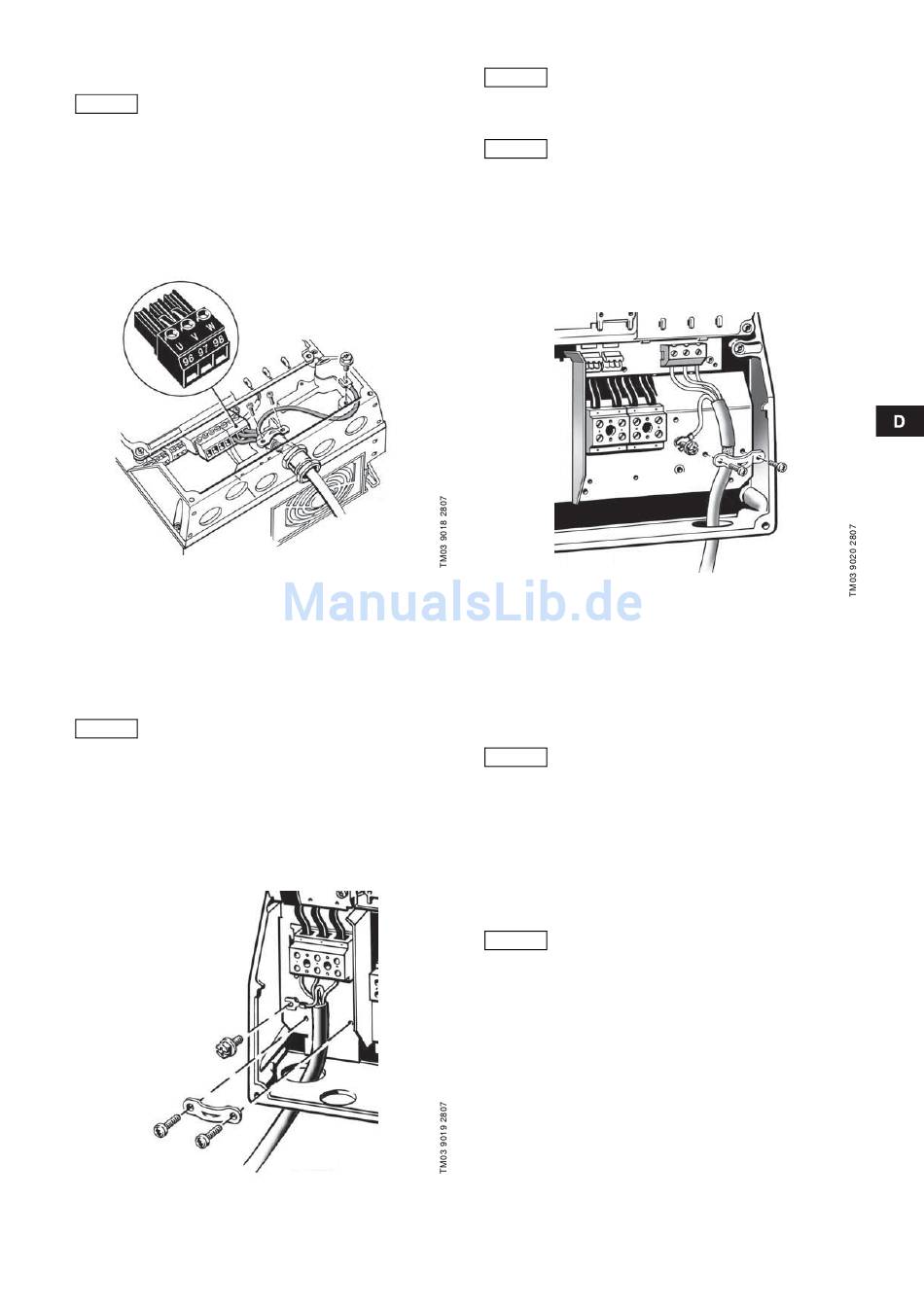

Abb. 13 Motoranschluss, Gehäuse A5
6.2.6 Gehäuse B1 und B2
Informationen zum Gehäuse sind in der Tabelle in Abschnitt 16.1
aufgeführt.
Netzanschluss
Es ist darauf zu achten, dass die auf dem Leis-
tungsschild des CUE-Frequenzumrichters und
des Motors angegebene Versorgungsspannung
Achtung
und Frequenz mit der vorhandenen Stromversor-
gung übereinstimmen.
1. Den Schutzleiter an die Klemme 95 (PE) anschließen.
Siehe Abb. 14.
2. Die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2),
93 (L3) anschließen.
3. Das Netzkabel mit einer Kabelschelle befestigen.
Abb. 14 Netzanschluss, Gehäuse B1 und B2
Für den einphasigen Anschluss L1 und L2
Hinweis
verwenden.
Motoranschluss
Um die EMV-Vorschriften zu erfüllen, dürfen für
den CUE-Frequenzumrichter nur abgeschirmte
Achtung
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen.
Siehe Abb. 15.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V),
98 (W) anschließen.
3. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.
Abb. 15 Motoranschluss, Gehäuse B1 und B2
6.2.7 Gehäuse B3 und B4
Informationen zum Gehäuse sind in der Tabelle in Abschnitt 16.1
aufgeführt.
Netzanschluss
Es ist darauf zu achten, dass die auf dem Leis-
tungsschild des CUE-Frequenzumrichters und
Achtung
des Motors angegebene Versorgungsspannung
und Frequenz mit der vorhandenen Stromversor-
gung übereinstimmen.
1. Den Schutzleiter an die Klemme 95 (PE) anschließen.
Siehe Abbildungen 16 und 17.
2. Die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2),
93 (L3) anschließen.
3. Das Netzkabel mit einer Kabelschelle befestigen.
Motoranschluss
Um die EMV-Vorschriften zu erfüllen, dürfen für
den CUE-Frequenzumrichter nur abgeschirmte
Achtung
Motorkabel verwendet werden.
1. Den Schutzleiter an die Klemme 99 (PE) anschließen.
Siehe Abbildungen 16 und 17.
2. Die Leiter des Motorkabels an die Klemmen 96 (U), 97 (V),
98 (W) anschließen.
3. Das abgeschirmte Kabel mit einer Kabelschelle befestigen.
