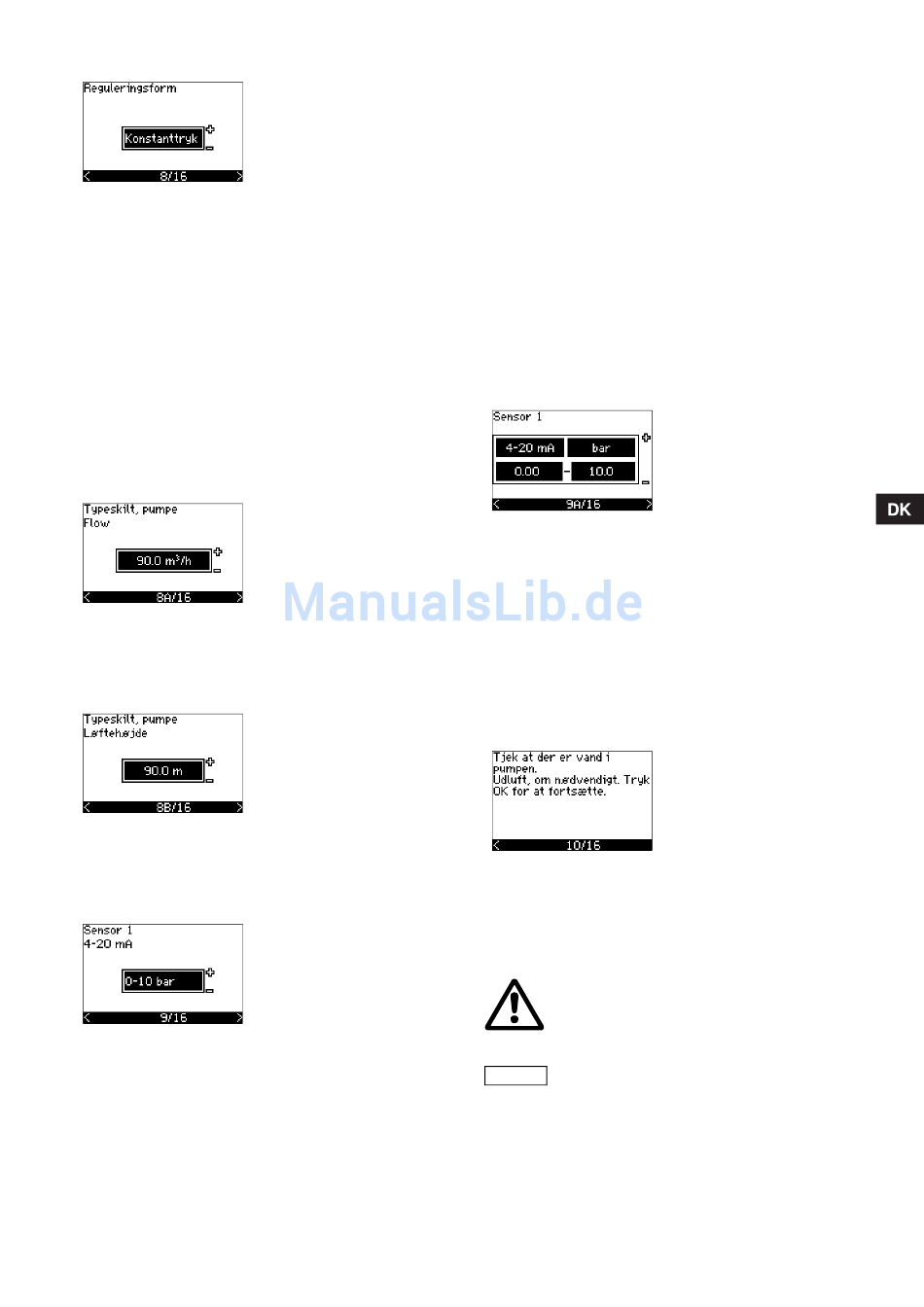

10.3.10 Reguleringsform (8/16)
Vælg den ønskede reguleringsform. Se afsnit 10.7.1.
• Åben sløjfe
• Konstanttryk
• Konstant differenstryk
• Proportionalt differenstryk
• Konstant flow
• Konstant temperatur
• Konstant niveau
• Konstant anden værdi.
Indstillingsmulighederne og fabriksindstillingen er afhængig af
pumpefamilien.
CUE giver en alarm hvis den valgte reguleringsform kræver en
sensor, og der ikke er installeret en sensor. For at forsætte indstil-
lingen uden en sensor, så vælg "Åben sløjfe", og følg fremgangs-
måden. Når der er blevet installeret en sensor, indstil sensoren
og reguleringsformen i menuen INSTALLATION.
10.3.11 Nominelt flow (8A/16)
Dette displaybillede vises kun hvis den valgte reguleringsform er
proportionalt differenstryk.
Indstil det nominelle flow ifølge pumpens typeskilt:
3
• 1-6550 m /h
10.3.12 Nominel løftehøjde (8B/16)
Dette displaybillede vises kun hvis den valgte reguleringsform er
proportionalt differenstryk.
Indstil den nominelle løftehøjde ifølge pumpens typeskilt:
• 1-999 m
10.3.13 Sensor tilsluttet klemme 54 (9/16)
Indstil måleområdet for den tilsluttede sensor med et signalom-
råde på 4-20 mA. Måleområdet er afhængig af den valgte regule-
ringsform:
Proportionalt differenstryk:
• 0-0,6 bar
• 0-1 bar
• 0-1,6 bar
• 0-2,5 bar
• 0-4 bar
• 0-6 bar
• 0-10 bar
• Andet.
Konstant differenstryk:
• 0-0,6 bar
• 0-1,6 bar
• 0-2,5 bar
• 0-4 bar
• 0-6 bar
• 0-10 bar
• Andet.
Konstanttryk:
• 0-2,5 bar
• 0-4 bar
• 0-6 bar
• 0-10 bar
• 0-16 bar
• 0-25 bar
• Andet.
Konstant temperatur:
• –25-25 °C
• 0-25 °C
• 50-100 °C
• 0-150 °C
• Andet.
Hvis den valgte reguleringsform er "Konstant anden værdi", eller
hvis det valgte måleområde er "Andet", skal sensoren indstilles
ifølge næste afsnit, billede 9A/16.
10.3.14 Anden sensortype tilsluttet klemme 54 (9A/16)
Dette displaybillede vises kun når der er valgt reguleringsform
"Konstant anden værdi" eller måleområde "Andet" i displaybillede
9/16.
• Sensorens udgangssignal:
0-20 mA
4-20 mA.
• Sensorens måleenhed:
bar, mbar, m, kPa, psi, ft, m
3
gal/h, gal/m, gal/s, ft /min, ft
• Sensorens måleområde.
Måleområdet er afhængig af den tilsluttede sensor og den valgte
måleenhed.
10.3.15 Spædning og udluftning (10/16)
Se pumpens monterings- og driftsinstruktion.
Den generelle indstilling af CUE er nu udført, og opstartsguiden
er klar til at indstille omdrejningsretningen:
• Tryk OK for at fortsætte til automatisk eller manuel indstilling
af omdrejningsretningen.
10.3.16 Automatisk indstilling af omdrejningsretning (11/16)
Advarsel
Pumpen vil køre i kort tid under testen. Sørg for
at personer eller udstyr ikke er i fare!
Inden CUE indstiller omdrejningsretningen, fore-
tager den en automatisk motortilpasning ved
Bemærk
bestemte pumpetyper. Dette tager et par minutter.
Tilpasningen foretages ved stilstand.
Konstant flow:
3
• 1-5 m /h
3
• 2-10 m /h
3
• 6-30 m /h
3
• 15-75 m /h
• Andet.
Konstant niveau:
• 0-0,1 bar
• 0-1 bar
• 0-2,5 bar
• 0-6 bar
• 0-10 bar
• Andet.
3 3 3
/h, m /min, m /s, l/h, l/min, l/s,
3
/s,°C, °F, %.
