10. Indstilling ved hjælp af betjeningspanelet

10.1 Betjeningspanel

Advarsel
On/off-tasten på betjeningspanelet afbryder ikke
netspændingen til CUE og må derfor ikke bruges
som sikkerhedsafbryder.
On/off-tasten har højeste prioritet. I "off"-tilstand
On/ On/
er drift af pumpen ikke mulig.
Off
Betjeningspanelet bruges til lokal indstilling af CUE. De funktioner
der er til rådighed, afhænger af den pumpefamilie der er tilsluttet
CUE.
CU CUE
On/ On/
Off
+
-
>
OK
On On
Off
Alarm Alarm

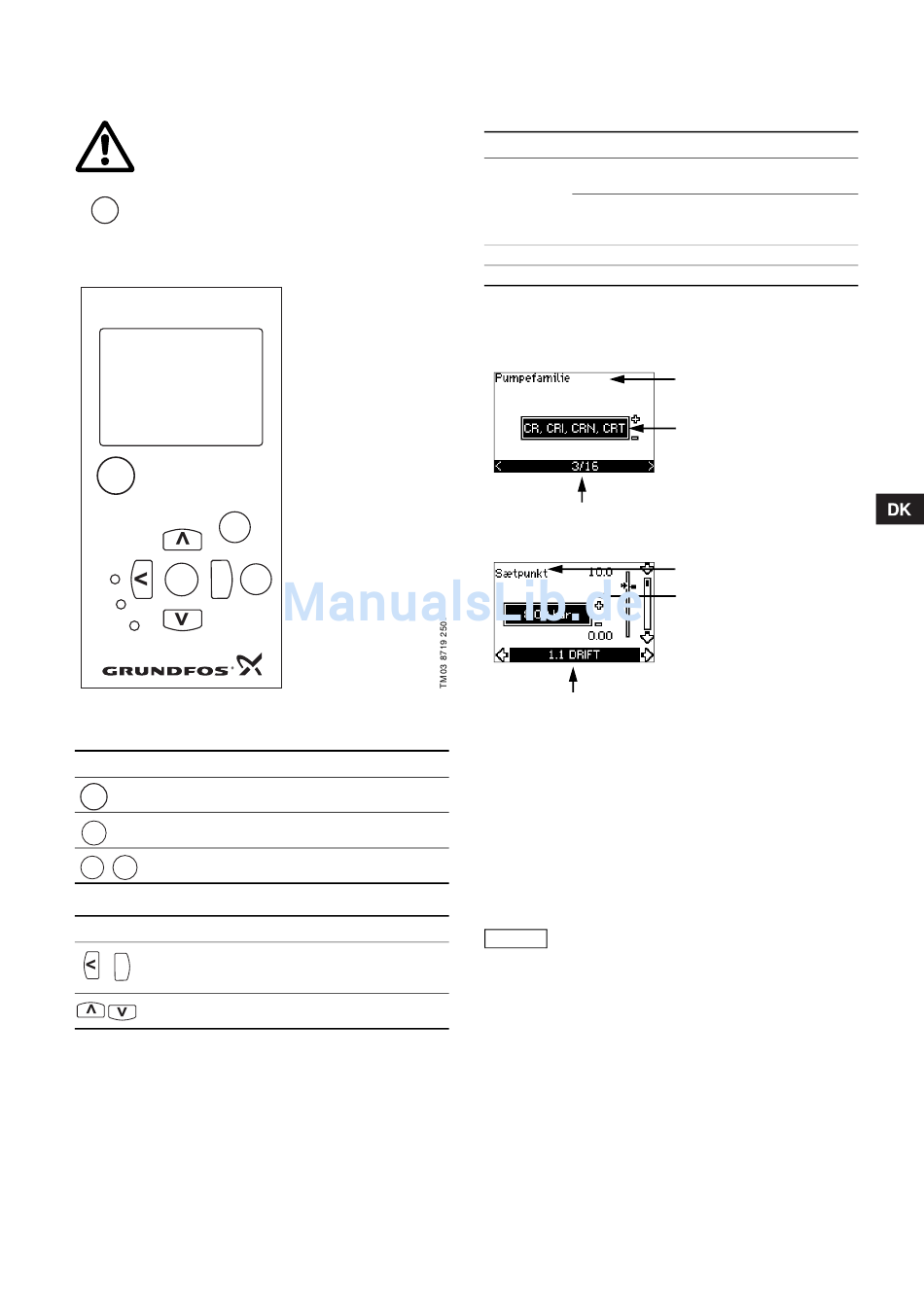

Fig. 47 CUE's betjeningspanel
Redigeringstaster
Tast Funktion
On/ On/
Gør pumpen klar til drift/starter og stopper pumpen.
Off
Gemmer ændrede værdier, afstiller alarmer og udvi-
OK
der værdifeltet.
-
+
Ændrer værdier i værdifeltet.
Navigeringstaster
Tast Funktion
Navigerer fra én menu til en anden. Ved menuskift
>
vil det viste displaybillede altid være det øverste bil-
lede i den nye menu.
Navigerer op og ned i den enkelte menu.
Redigeringstasterne på betjeningspanelet kan indstilles til disse
værdier:
• Aktiv
• Ikke aktiv
Når redigeringstasterne er indstillet til Ikke aktiv (låst), har de
ingen funktion. Det er kun muligt at navigere i menuerne og
aflæse værdier.
Aktivér eller deaktivér tasterne ved at trykke på pil op- og pil ned-
tasterne samtidig i 3 sekunder.
Justering af displaykontrasten
Tryk OK og + for at gøre displayet mørkere.
Tryk OK og – for at gøre displayet lysere.
Signallamper
Pumpens driftstilstand vises med signallamperne på fronten af
betjeningspanelet. Se fig. 47.
Tabellen viser signallampernes funktion.
Signallampe Funktion
Pumpen kører eller er blevet stoppet af en stop-
funktion.
On (grøn)
Hvis lampen blinker, er pumpen blevet stoppet af
brugeren (CUE-menu), ekstern start/stop eller
bus.
Off (orange) Pumpen er blevet stoppet med on/off-tasten.
Alarm (rød) Indikerer en alarm eller advarsel.
Displaybilleder, generelle termer
Figur 48 og 49 viser displaybilledets generelle termer.
Aktuelt displaybillede / antal i alt
Fig. 48 Eksempel på displaybillede i opstartsguiden
Nummer på displaybillede, navn på menu
Fig. 49 Eksempel på displaybillede i brugermenuen

10.2 Tilbage til fabriksindstilling

Følg denne fremgangsmåde for at gå tilbage til fabriksindstillin-
gen:
1. Afbryd strømforsyningen til CUE.
2. Tryk på On/Off, OK og + mens du tænder for strømforsynin-
gen.
CUE stiller alle parametre tilbage til fabriksindstillingen. Displayet
tænder når tilbagestillingen er gennemført.

10.3 Opstartsguide

Tjek at tilsluttet udstyr er klar til idriftsætning, og
at CUE er tilsluttet forsyningsspænding.
Bemærk
Hav typeskiltsdata for motor, pumpe og CUE klar.
Brug opstartsguiden til den generelle indstilling af CUE, herunder
indstilling af den korrekte omdrejningsretning.
Opstartsguiden starter første gang CUE tilsluttes forsynings-
spænding. Den kan genstartes i menuen GENERELT. Bemærk at
alle tidligere indstillinger så slettes.
Punktopstillinger viser de mulige indstillinger. Fed skrift er
fabriksindstillingen.
Navn på displaybillede
Værdifelt
Navn på displaybillede
Værdifelt
