Hydraulikölstand (Nicht-TC-Modell mit Hochflusshydraulik
(Option) oder TC-Modell)

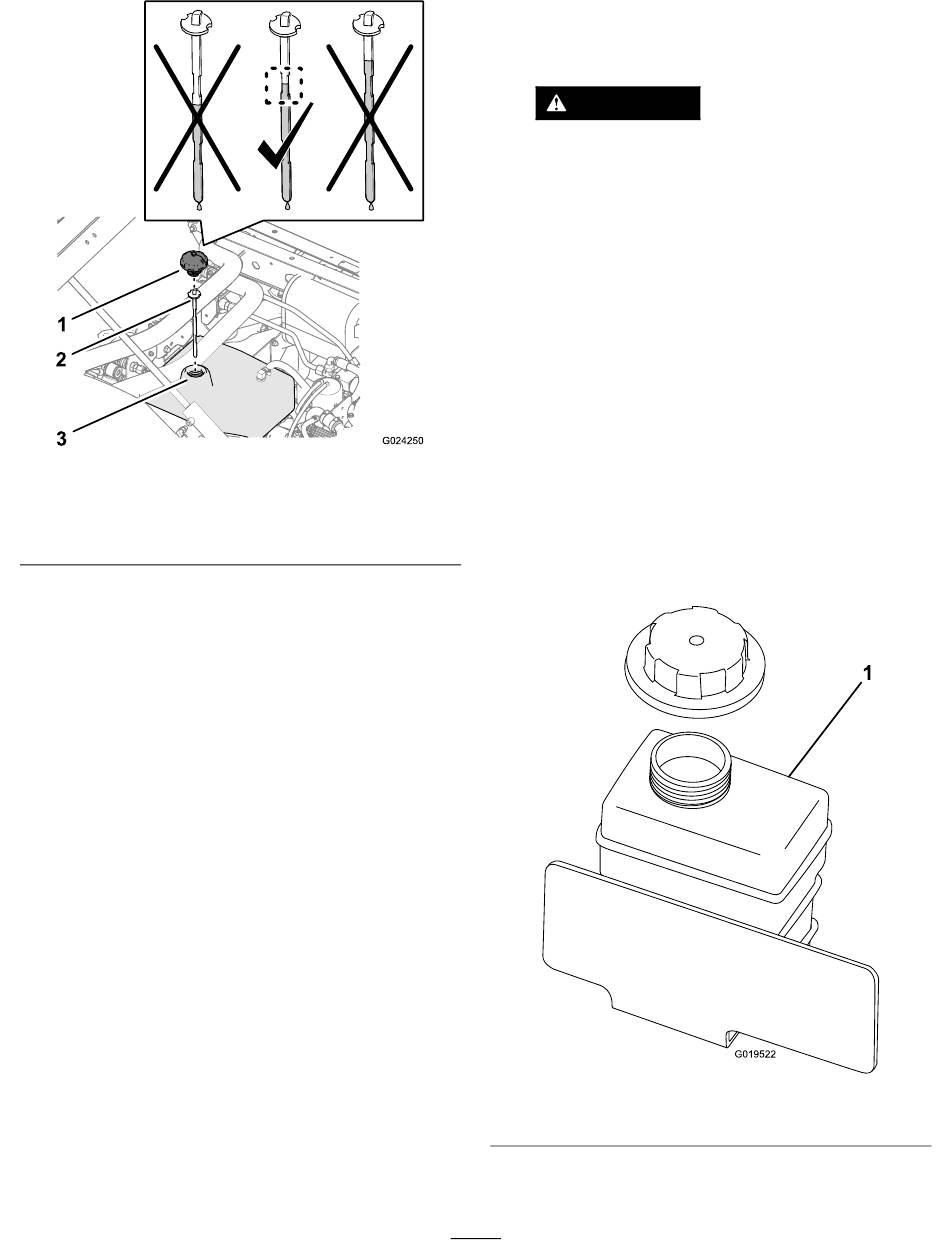

1. Deckel 2. Peilstab
2. Nehmen Sie den Deckel vom Füllstutzen des Behälters
ab und wischen Sie den Peilstab mit einem Lappen ab
(Bild 23 und Bild 24).
3. Stecken Sie den Peilstab in den Füllstutzen und ziehen
ihn dann heraus, um den Ölstand zu prüfen
und Bild 24).
•
Nicht-TC-Modell: Der Ölstand sollte zwischen
dem unteren eingekerbten Bereich am Peilstab
liegen.
•
Nicht-TC-Modell mit Hochflusshydraulik
(Option) oder TC-Modell: Der Ölstand sollte
zwischen dem oberen eingekerbten Bereich am
Peilstab liegen.
4. Gießen Sie bei einem niedrigen Ölstand so viel
Hydrauliköl der angegebenen Sorte in den Behälter, bis
der Stand in der Mitte des eingekerbten Bereichs am
Peilstab liegt (Bild 23
5. Setzen Sie den Peilstab ein und den Deckel auf dem
Füllstutzen des Behälters auf
Prüfen des Kühlmittelstandes
Wartungsintervall: Bei jeder Verwendung oder täglich
Prüfen Sie den Kühlmittelstand nur im
Ausdehnungsgefäß. Nehmen Sie den
Kühlerdeckel nicht ab. (Prüfen Sie den
Kühlmittelstand vor ersten Anlassen des
Motors und dann täglich.)
Bild 24
3. Füllstutzen
(Bild 23
und Bild 24).
(Bild 23 undBild
Kühlmittelsorte: Eine 50:50-Mischung aus Wasser und
permanentem Ethylenglykol-Frostschutzmittel
1. Stellen Sie die Maschine auf eine ebene Fläche.
ACHTUNG
Wenn der Motor gelaufen ist, ist das
Kühlmittel heiß und steht unter Druck, d. h.
es kann ausströmen und Verbrennungen
verursachen.
• Öffnen Sie nicht den Kühlerdeckel.
• Lassen Sie den Motor mindestens
15 Minuten abkühlen, oder warten Sie, bis
der Kühlerdeckel kalt genug ist, um ihn
ohne Verbrennen der Hände abzunehmen.
• Verwenden Sie beim Öffnen des
Kühlerdeckels einen Lappen und öffnen
den Kühler langsam, damit Dampf
gefahrlos austreten kann.
• Prüfen Sie den Kühlmittelstand nicht im
Kühler, sondern nur im Überlaufbehälter.
2. Prüfen Sie den Kühlmittelstand im Reservebehälter
(Bild 25).
Hinweis: Der Kühlmittelstand sollte bis zur
Oberkante des Einfüllstutzens reichen.
24).
1. Kühlmittelreservebehälter
3. Entfernen Sie bei niedrigem Kühlmittelstand
den Deckel des Reservebehälters und füllen eine
25
G019522
Bild 25
1
