Verwenden der Ladepritschen-
sicherheitsstütze
Wichtig: Stellen Sie sich für das Einsetzen oder
Abnehmen der Ladepritschenstütze immer außerhalb
der Ladepritsche.

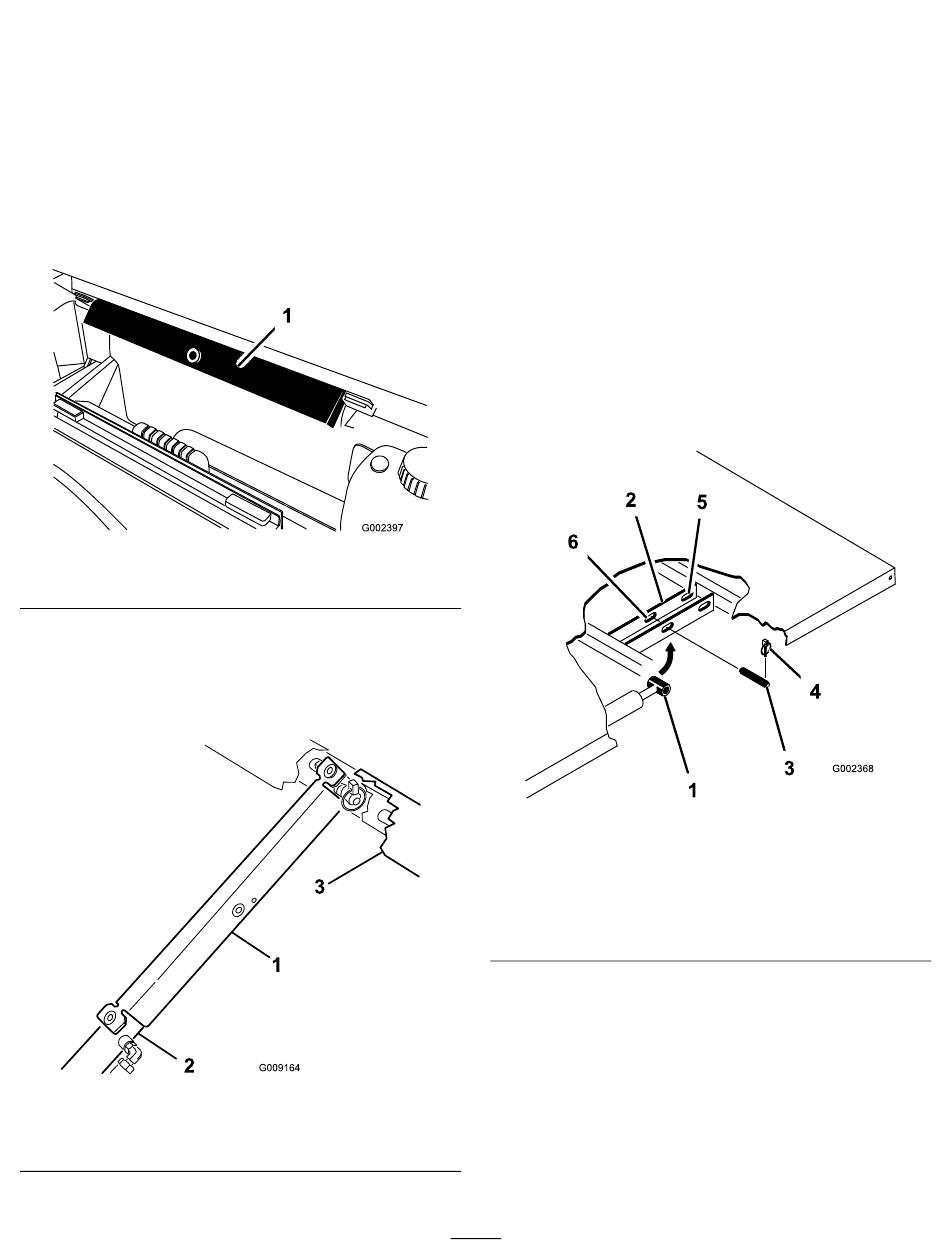

1. Heben Sie die Ladepritsche an, bis die Hubzylinder
ganz ausgefahren sind.
2. Nehmen Sie die Pritschenstütze aus den
Einlagerungshalterungen hinten am Überrollschutz
(Bild 40).
1. Ladepritschenstütze
3. Schieben Sie die Ladepritschenstütze auf die
Zylinderstange. Achten Sie darauf, dass die
Stützenendnasen auf dem Ende der Zylindertrommel
und auf dem Ende der Zylinderstange aufliegen
41).
1. Ladepritschenstütze
2. Zylindertrommel
Bild 40
Bild 41
3. Ladepritsche
4. Nehmen Sie abschließend die Ladepritschenstütze
vom Zylinder ab und setzen Sie sie in die Halterungen
hinten am Überrollschutz
Wichtig: Versuchen Sie nicht, die Ladepritsche
abzulassen, wenn die Sicherheitsstütze am
Zylinder aufgesetzt ist.
Abnehmen der großen
Ladepritsche
Gewicht der großen Ladepritsche: ca. 147,5 kg
1. Lassen Sie den Motor an.
2. Schieben Sie den Hydraulikhubhebel nach vorne und
senken Sie die Ladepritsche ab, bis die Zylinderenden
lose in den Einschüben sind (
18)).
3. Lösen Sie den Hubhebel und stellen Sie den Motor ab.
4. Nehmen Sie die Klappstecker von den äußeren Enden
der Lastösenbolzen der Zylinderstange
(Bild
1. Zylinderstangenende
2. Pritschenbefestigungsplatte 5. Hinterer Einschub (große
3. Lastösenbolzen
5. Nehmen Sie die Lastösenbolzen ab, mit
denen die Zylinderstangenenden an den
Pritschenbefestigungsplatten befestigt sind.
Drücken Sie die Bolzen hierfür nach innen
6. Nehmen Sie die Klappstecker und die Lastösenbolzen
ab, mit denen die Schwenkhalterungen an den
Rahmenkanälen befestigt sind
7. Heben Sie die Ladepritsche von der Maschine ab.
Wichtig: Die große Ladepritsche wiegt ungefähr
147,5 kg. Versuchen Sie aus diesem Grund nie, die
39
Hydraulikhubhebel (Seite
(Bild 42) ab.
Bild 42
4. Klappstecker
Ladepritsche)
6. Vorderer Einschub
(2/3-Ladepritsche)
(Bild
(Bild 42).
42).
